四轮麦克纳姆轮智能移动机器人底盘结构

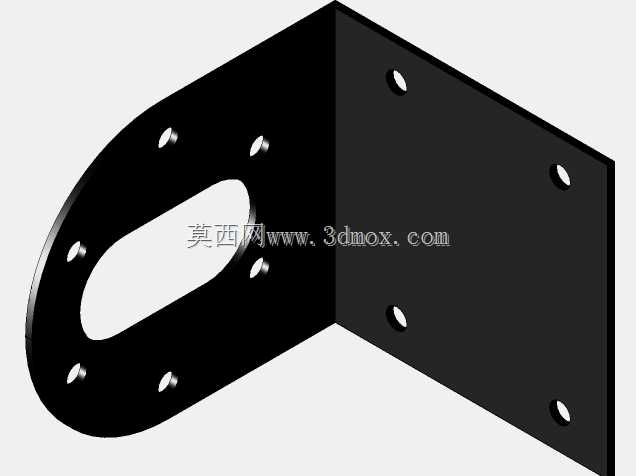

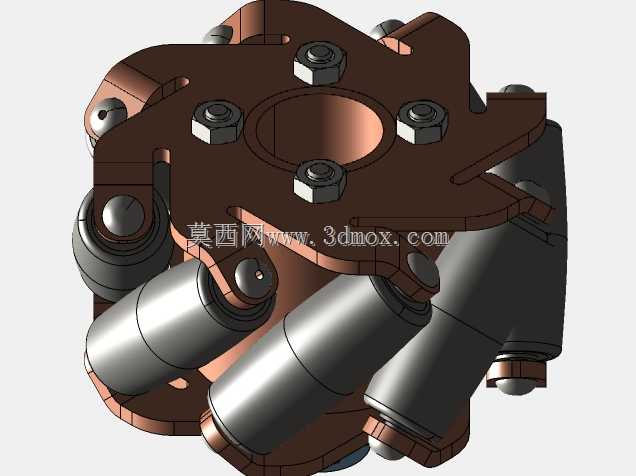

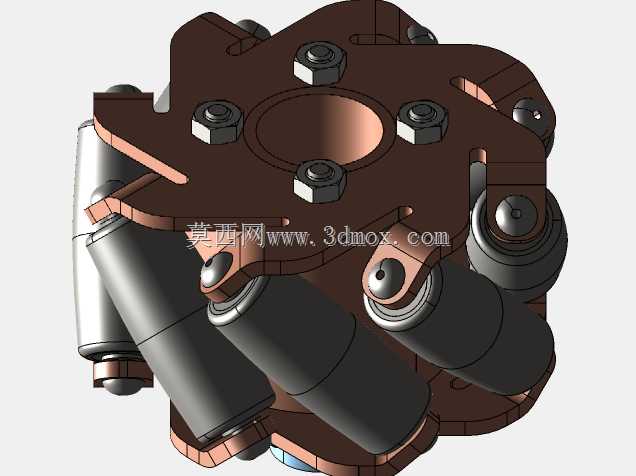

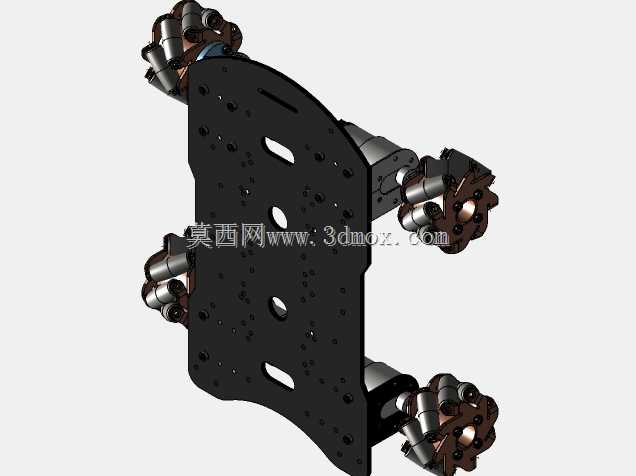

这款全向移动底盘采用麦克纳姆轮布局，核心适配仓储物流分拣、产线物料转运、狭小空间巡检作业等对移动灵活性要求较高的场景，相比传统差速驱动底盘，可实现零半径转向、横向平移、斜向行进等特殊运动模式，无需预留大尺寸转弯空间，能在通道宽度受限的作业区域内完成精准对位。底盘主体承载板采用一体化开孔设计，板面预留多组标准化安装孔位，可直接搭载机械臂、传感器模组、物料载台、电池仓等功能组件，孔位排布兼顾不同规格外接设备的安装兼容性，无需二次打孔加工即可完成上层负载的固定装配。四个麦克纳姆轮分别独立布置在底盘四角，轮组安装座与承载板采用刚性连接，辊子外包覆防滑耐磨材质，可在平整环氧地坪、硬质PVC地面等常规工业场地稳定行进，单轮的安装定位基准与承载板平面保持严格垂直，避免运行过程中出现轮组偏磨、走偏等问题。设计阶段优先考虑负载分布合理性，将电池、控制模块等较重部件的安装位设置在底盘中心区域，降低整体重心高度，保证10kg额定负载下的行进稳定性，避免急起急停、转向过程中出现侧倾风险。底盘整体轮廓做了圆角过渡处理，无突出尖锐结构，防止在狭窄通道行进时剐蹭周边设备或人员，轮组外侧预留了足够的安全间隙，避免运行过程中辊子与周边障碍物发生卡滞。走线槽沿承载板加强筋位置布置，可将动力线、信号线规整收纳，避免线缆外露被轮组卷入，同时预留了航插安装位，方便上层设备的线路快速对接。从安装边界来看，底盘整体厚度控制在较低范围，可适配低矮空间的通行需求，轮组的安装孔位采用对称式设计，后期维护更换轮组时无需重新调校定位基准，大幅降低运维拆装的工作量。承载板上的长条形调节孔可适配不同尺寸的控制模块、传感器支架安装，给后续功能拓展预留了足够的调整空间，不需要重新加工承载板即可完成不同功能组件的适配。
