大学生方程式赛车多视角线框结构设计

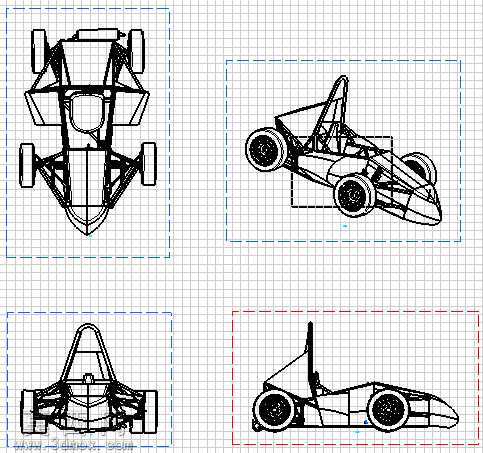

本次展示的是大学生方程式赛车的三维线框结构设计成果，设计阶段采用三维建模软件完成整车的框架搭建，以线框视图呈现四个核心视角的结构布局，分别为俯视图、斜侧透视图、正前视图、侧视图，完整覆盖赛车设计初期的整体构型校验需求。建模过程中首先以FSAE赛事规则为核心约束，确定整车的轴距、轮距、质心高度等核心参数，优先搭建钢管桁架式车架的主体线架结构，明确前后悬架安装点、动力总成布置空间、驾驶舱人机工程预留区域的边界范围，通过多视图联动的线框建模方式，快速校验各系统之间的空间干涉问题，避免后续实体建模阶段出现结构性布局错误。线框建模阶段同步梳理了车轮定位参数的初始设定，在俯视图中明确前后轮的前束角、外倾角对应的投影关系，在侧视图中匹配悬架硬点的位置坐标，保证转向系统与悬架系统的运动学特性符合竞速车辆的操控需求；斜侧透视图的线框呈现则重点梳理了车架防滚结构的整体轮廓，确保主防滚环、前防滚结构、侧边防撞结构的连接节点符合赛事安全规范，同时为后续的空气动力学套件预留足够的安装空间。正前视图的线框设计重点匹配前轮转向角度的极限范围，梳理转向拉杆与车架、悬架摆臂之间的运动间隙，侧视图则重点调校整车的轴荷分配比例，确定座椅、油箱、动力单元的前后布置位置，将整车质心控制在合理区间范围内。整个线框建模过程遵循从整体到局部的设计思路，先确定整车的外轮廓边界与核心硬点坐标，再逐步细化各子系统的安装位置，通过多视图同步校验的方式，保证各结构之间的位置关系精准合理，为后续的实体建模、零部件详细设计、工程图输出打下扎实的结构基础，也为后续的车架有限元分析、整车动力学仿真提供准确的三维线架数据源。
