SLA光固化3D打印机料槽升降组件结构

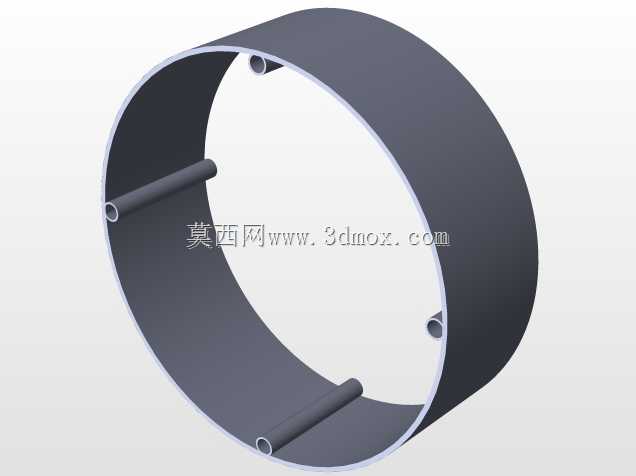

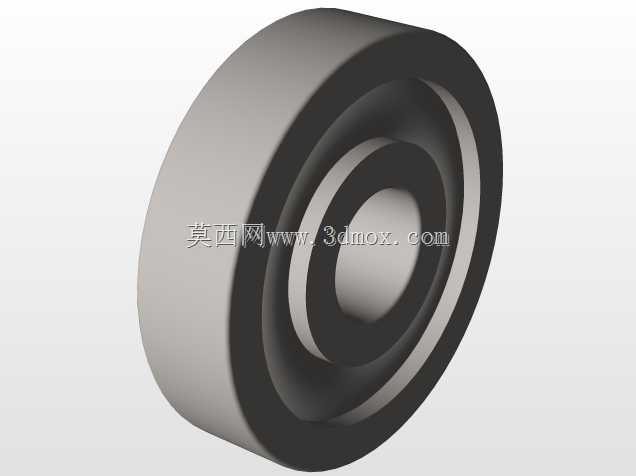

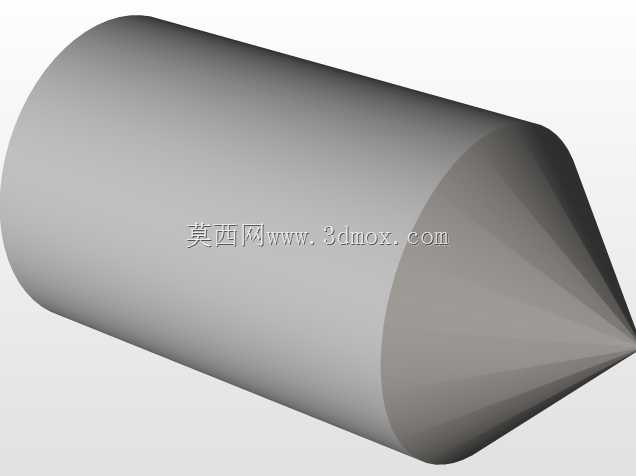

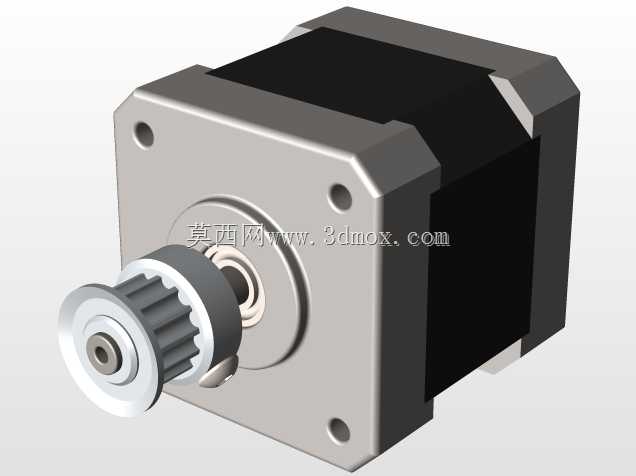

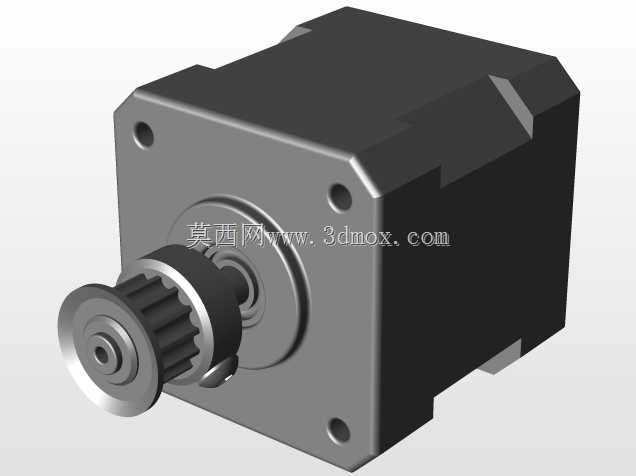

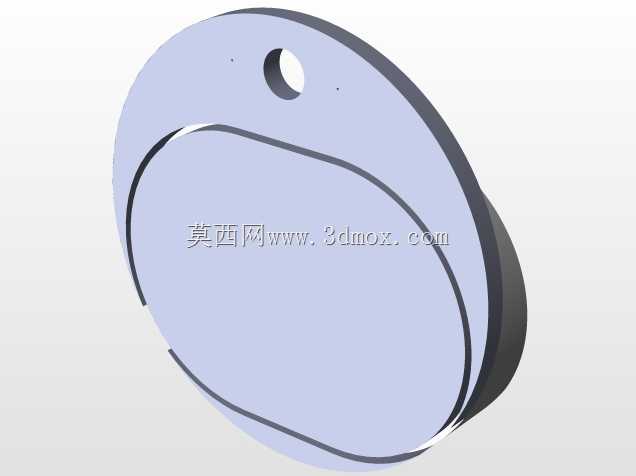

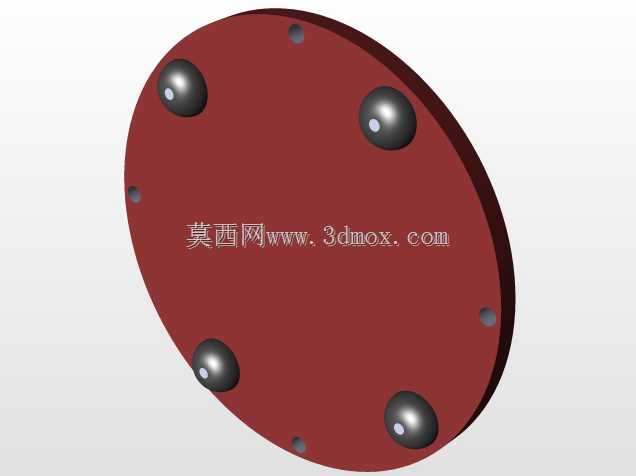

这套结构对应SLA光固化成型设备的核心成型腔配套组件，日常应用在桌面级及小型工业级光固化3D打印设备中，承担光敏树脂承载、成型平台升降导向、打印件离型剥离的核心功能，是光固化设备里直接决定打印成型成功率的关键结构模块。从实际使用场景来看，该组件安装在设备成型腔内部下方位置，外层圆柱形壳体作为树脂槽的外防护结构，既可以阻挡外部光线射入槽内避免光敏树脂提前固化，也能承接可能溢出的树脂材料，避免渗漏到设备内部电路及传动部件中造成损坏。内层的浅槽结构直接用来盛放液态光敏树脂，槽底配套透明离型膜安装位，成型过程中紫外光源从槽底下方投射，逐层固化树脂材料。侧边的立式导向件和升降滑座配合，连接Z轴传动丝杆，带动成型平台完成逐层下降的动作，每固化一层，平台抬升微小距离完成离型动作后再下降到下一层打印高度，整个运动过程的导向精度直接影响打印件的层纹精度和Z轴尺寸公差。设计过程中首先考虑了树脂材料的兼容性，所有接触液态树脂的部件都采用耐光敏树脂腐蚀的材质，避免长期使用后部件被溶胀变形，影响装配精度。圆柱形的外轮廓设计适配圆形成型腔的设备布局，相比方形槽可以减少边角位置的树脂残留，降低换料时的材料浪费，同时圆形结构的受力更均匀，槽体安装时的密封压紧力分布一致，能减少漏液风险。安装边界上，外圆柱的外径尺寸适配常规8.9寸及10.1寸LCD屏光固化设备的成型腔内径，底部预留的安装孔位对应设备底板的固定螺柱，不需要额外打孔改造就能直接替换同规格设备的原有料槽组件；侧边导向件的安装面和Z轴导轨的平行度公差控制在0.02mm以内，保证升降过程中平台不会出现偏摆，避免打印件出现层错、侧壁台阶不均的问题。功能设计上，料槽的深度预留了足够的树脂盛放空间，满槽状态下可以支持最大200mm成型高度的打印作业，不需要中途频繁添加树脂；滑座和导向件之间采用低摩擦的滑动配合结构，升降运动阻力小，配合Z轴丝杆的传动可以实现0.01mm的最小层厚进给，满足高精度手板、牙科模型、珠宝蜡模的打印精度要求。结构拆分设计上，料槽部分和升降导向部分采用模块化装配，后期更换离型膜或者清理残留树脂时，可以单独拆下槽体部分，不需要拆卸整个Z轴传动结构，大幅降低日常维护的操作难度。
