适配Arduino控制的拇指式手持操纵杆

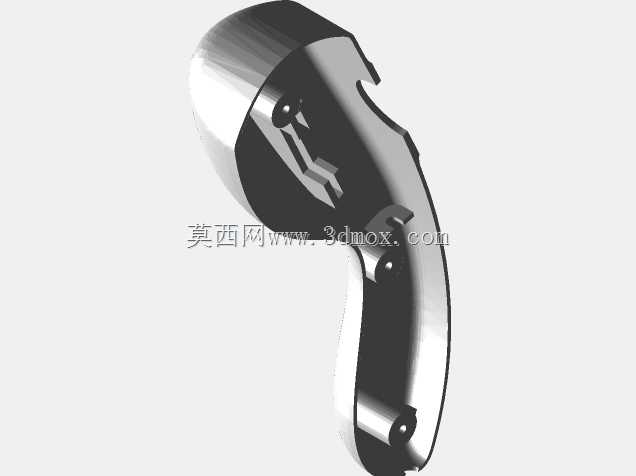

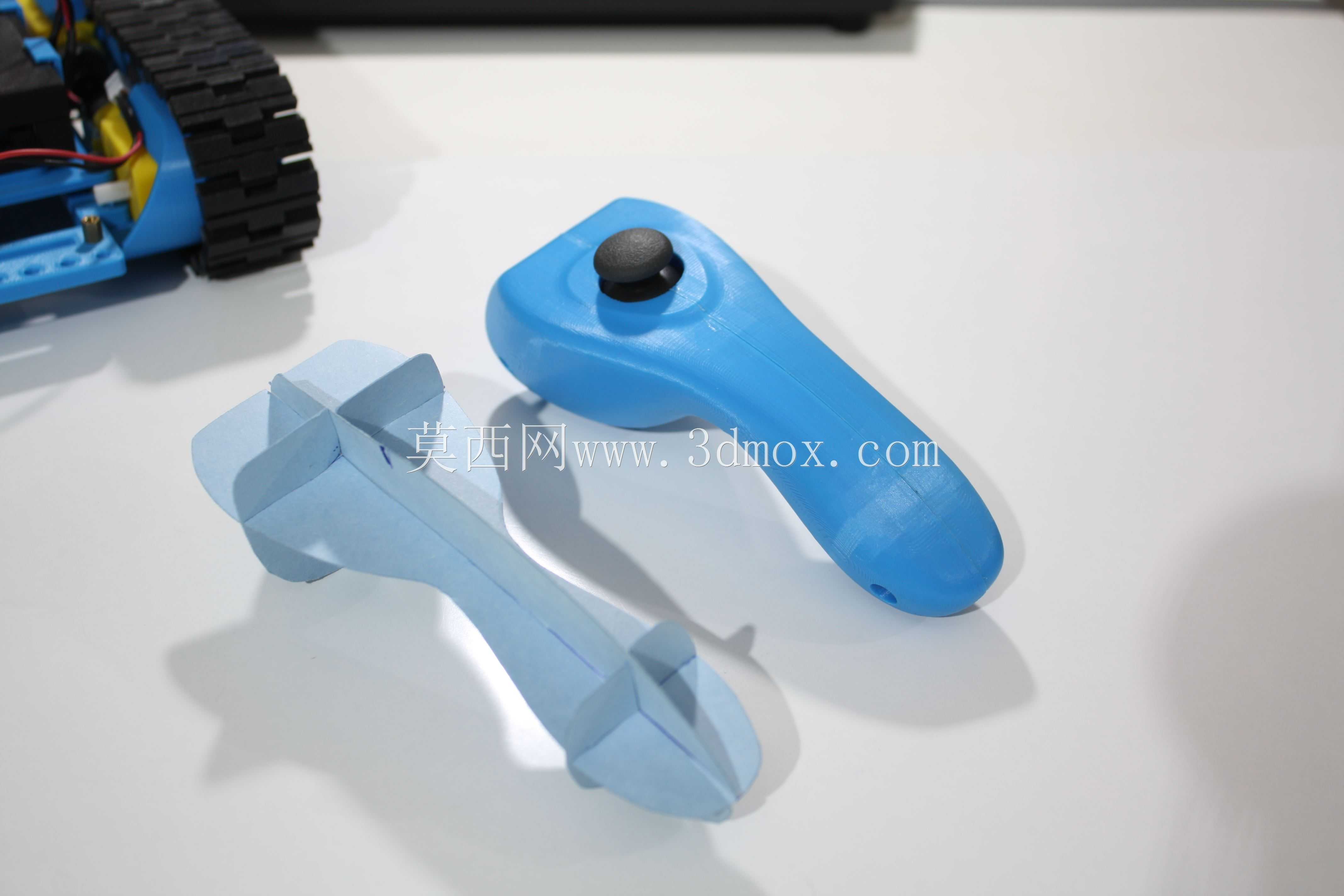

这类拇指操纵杆主要面向小型移动机器人、桌面级遥控装置的人机交互场景，在创客项目、小型教具开发、桌面智能设备操控领域应用广泛，使用者单手握持即可完成多维度方向指令输入，无需复杂的操作面板布局。从功能特性来看，操纵杆顶部的拇指帽采用内凹弧面设计，贴合指腹按压触感，拨动摇杆可输出X/Y双轴模拟量信号，配合Arduino控制板可直接映射为设备的行进方向、转速调节、舵机转角等控制指令，部分拓展场景下还可搭配按压开关实现功能确认、模式切换的操作。设计过程中优先考虑手持握持的人体工学尺度，整体手柄轮廓采用流畅的曲面过渡，握持段的截面做了收窄处理，适配多数成年人手掌的虎口贴合弧度，长时间握持操作不易产生硌手的疲劳感。安装边界方面，摇杆本体的安装座预留了标准的嵌入式安装槽，可直接适配常用的10mm规格拇指摇杆电位器，壳体壁厚控制在1.8mm-2.2mm区间，既满足FDM3D打印的成型强度要求，也不会因壁厚过大增加打印耗时与材料消耗。手柄内部预留了走线空腔，可容纳电位器引脚与杜邦线的排布空间，尾部做了圆角收边处理，避免走线位置出现锐边磨损线材绝缘层。不同于传统工业级操纵杆的厚重金属外壳，这款手持操纵杆采用一体化的壳体设计，无需额外的紧固件拼接，打印完成后仅需将摇杆电位器卡入预设的安装位即可完成组装，拆卸维护时直接顶出电位器就能更换元件，大幅降低了小批量制作的装配成本。在实际项目适配中，这款操纵杆可直接固定在小型遥控履带车、机械臂示教器、桌面云台的控制端，握持时拇指自然落在摇杆操作位，其余手指可包覆手柄主体，操作时的手腕无需保持悬空姿态，相比裸露安装的摇杆模块，握持稳定性提升明显，在桌面级调试、短距离遥控作业场景下，能有效减少操作误触概率。壳体表面未做额外的防滑纹理设计，依靠曲面的弧度贴合即可提供足够的握持摩擦力，若应用在手部易出汗的作业场景，也可在建模阶段自行增加防滑凸点结构，不影响整体的安装配合尺寸。
