自动售货机用直流减速驱动电机结构设计

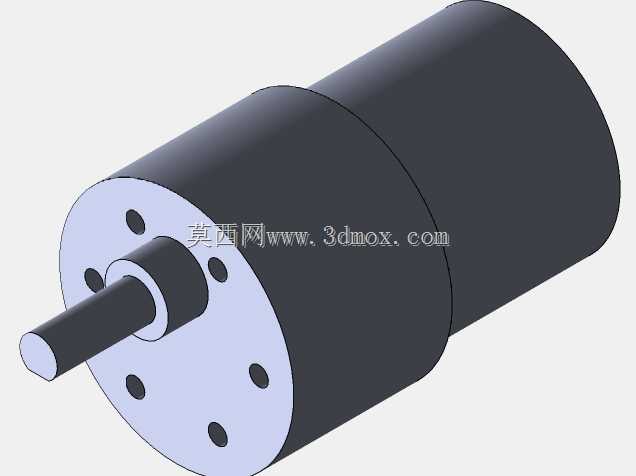

这款驱动部件主要面向自动售货机的货道驱动场景设计，适配售货机内弹簧货道、履带货道的出货驱动需求，可在设备长期待机、间歇启停的工况下稳定输出扭矩，避免出货卡滞、驱动力不足导致的货品掉落失败问题。从结构设计来看，整体采用同轴直连的布局，输出轴端的法兰盘预留了六个均匀分布的安装孔，可直接通过螺栓固定在售货机的货道安装支架上，安装孔的位置度公差控制在0.1mm以内，能保证输出轴与货道转轴的同轴度，减少运转过程中的径向跳动，降低传动噪音与轴系磨损。输出轴采用单出轴的光轴设计，轴径经过适配优化，可直接与货道的传动联轴器配合，无需额外加装转接套，减少装配环节的零件数量，提升整机装配效率。

设计过程中充分考虑了售货机内部的安装空间限制，整体采用圆柱阶梯式的外壳结构，后端的动力段与前端的减速段直径平滑过渡，外壳最大外径控制在适配常规售货机货道间距的范围内，不会与相邻货道的结构产生干涉，整机轴向长度也经过压缩，可嵌入到货道后侧的预留安装腔体内，不额外占用售货机的储物空间。外壳表面做了哑光硬质氧化处理，可适应售货机内部多尘、偶尔存在凝露的工作环境，避免长期使用后外壳锈蚀影响外观与安装精度。

功能特性上，这款直流驱动部件集成了减速结构，可将后端直流动力单元的高转速低扭矩输出，转化为低转速大扭矩的输出特性，匹配货道转动所需的转速与扭矩，单圈转动的扭矩输出平稳，不会出现转速突跳导致的货品倾倒问题。前端法兰与输出轴的配合处设置了耐磨轴套，可承受长期启停过程中的轴向与径向载荷，延长部件的使用寿命，适配自动售货机日均十次到上百次不等的出货频次，满足设备数年的使用周期要求。在安装边界上，除了法兰盘的安装孔位，输出轴的伸出长度也经过精准计算，刚好匹配货道联轴器的插入深度，不会出现轴伸过长顶坏货道结构、或是轴伸过短导致传动打滑的问题，设计阶段就提前规避了现场装配可能出现的适配问题，结构工程师在做售货机整机布局时，可直接调用该结构进行装配验证，无需反复调整安装位的尺寸参数。
