多按钮式工业设备操纵控制盒

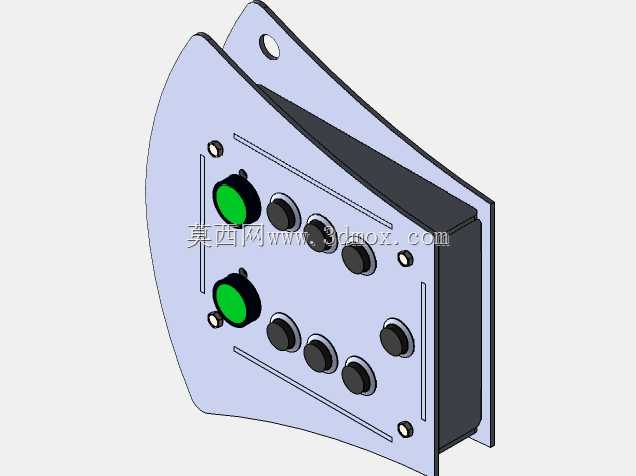

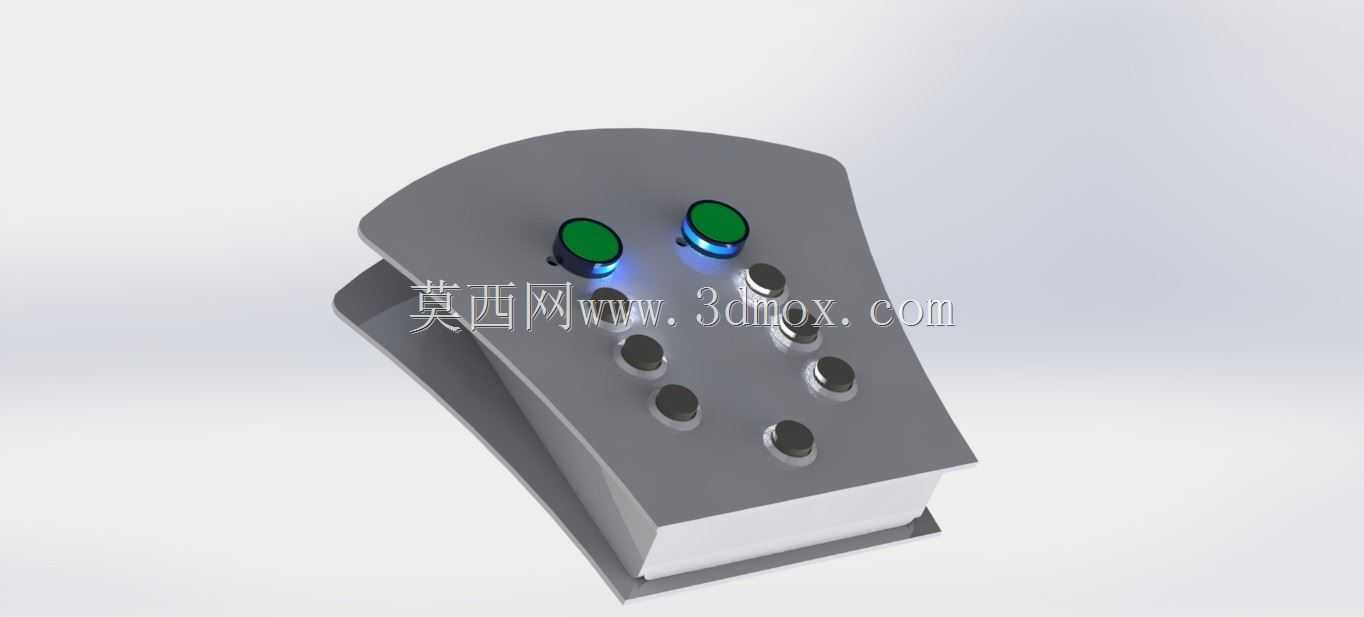

这款多按键操纵控制装置，主要面向工业设备的近端操作场景设计，常见于小型专机、教学实训台、简易自动化工作站的操作端布设，可直接固定在设备机架侧方或独立操作支架上，作为操作人员与设备执行机构交互的直接输入终端。整体壳体采用带斜度的台状造型，上操作面倾斜15度左右布设按键，适配操作人员站立操作时的自然视角与手部按压角度，无需刻意抬手或低头即可完成所有按键操作，降低长时间操作的疲劳感。装置共集成9个操作按键，其中靠近操作位一侧的2个带绿色标识的按键为启停功能键，分别对应设备的启动与停止触发，按键周边带环形导光结构，可直观反馈设备当前通电与运行状态，避免误判设备工况；剩余7个平置按键为功能自定义键，可根据接入设备的实际需求，分别对应不同执行器的动作触发，比如气缸伸缩、电机正反转、工位切换、急停旁路复位等不同功能，单路按键信号独立走线，可直接接入设备的PLC输入端口，无需额外增设信号转换模块。设计阶段优先考虑了现场安装的适配性，壳体底部预留平整安装面，可通过螺栓直接固定在厚度2-5mm的安装板上，整体外轮廓尺寸控制在180mm*120mm*100mm区间内，安装时仅需预留200mm*150mm的平面操作空间，不会占用过多设备布设空间，侧边预留走线槽位，可将控制线缆从壳体底部或侧方引出，适配不同方向的布线需求，避免线缆外露干扰操作。按键布局采用分区设计，启停键单独设置在靠近操作人员的一侧，与功能按键保持15mm以上的间距，避免操作功能键时误触启停按键；功能按键按两列排布，每列按键间距保持20mm，适配成年人手指按压的操作间距，不会出现按相邻按键的误操作情况。壳体采用圆角过渡设计，所有棱边做R3以上的倒角处理，避免操作时剐蹭操作人员手部，整体结构无突出尖锐部件，符合工业操作终端的安全设计要求。这类操纵装置不需要复杂的安装调试，可直接替换设备原有老旧的按键操作盒，也可作为新建设备的操作终端直接选型使用，内部预留足够的接线空间，可容纳常规的接线端子排，现场接线时无需额外增设接线盒，简化安装工序。
