六旋翼小型航拍作业飞行器结构设计

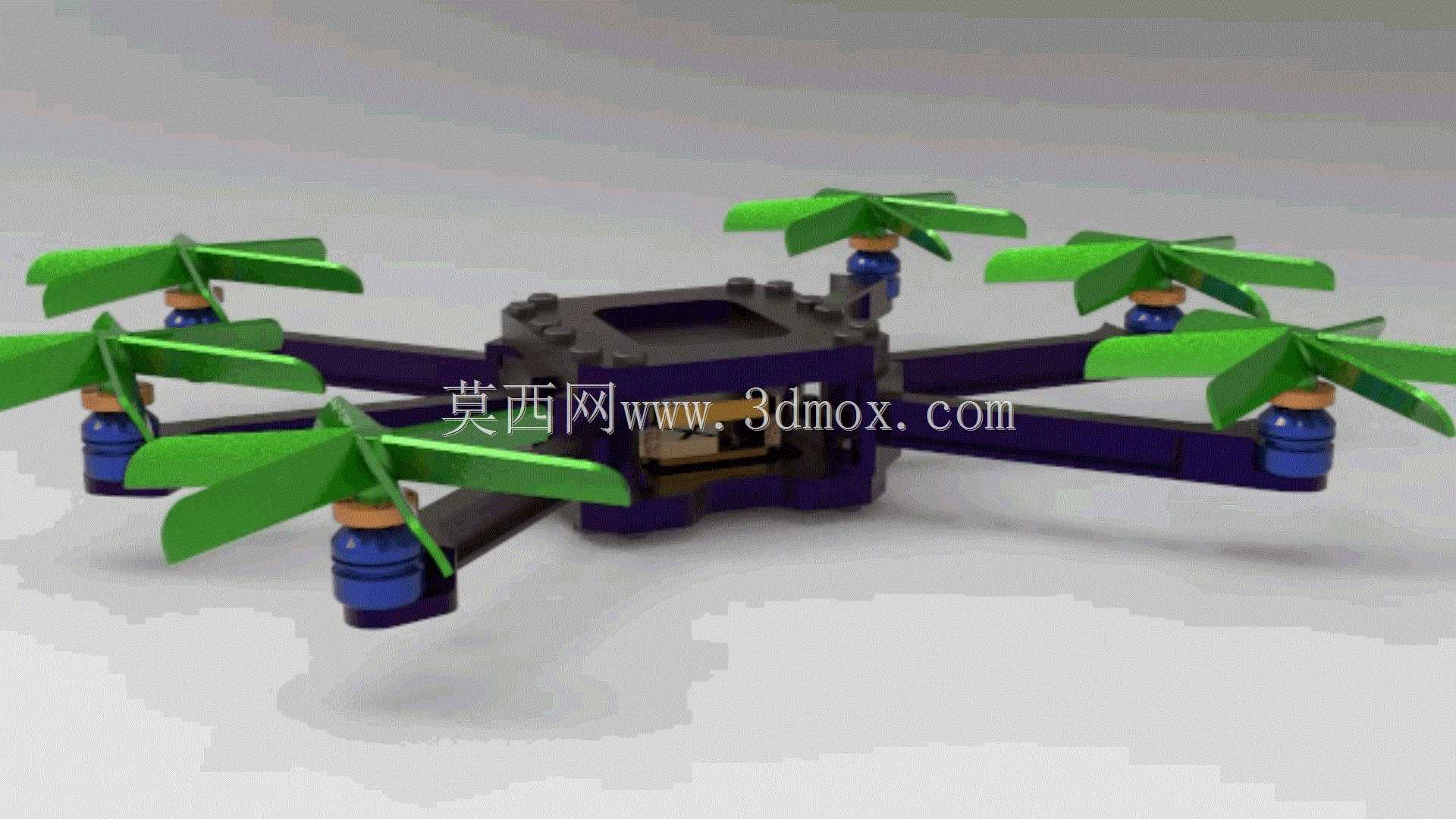

这款六旋翼飞行器的结构设计，核心围绕低空近距作业场景的稳定性需求展开，区别于常规四旋翼机型，六组动力单元呈正六边形对称分布在中心主机架的外延支臂上，单支臂长度控制在合理范围，既保证旋翼转动时无干涉空间，也避免支臂过长带来的结构震颤问题。中心主机舱采用分层堆叠式布局，上层预留飞控模块、GPS定位组件的安装位，中层设置电池仓固定结构，下层可根据作业需求挂载航拍相机、小型植保喷洒模组或者环境监测传感器，安装接口采用通用快拆设计，更换不同作业模组时无需重新打孔调整结构。旋翼部分采用折叠式桨叶设计，每片桨叶的翼型经过气动优化，转动时能提供均匀稳定的升力，相邻旋翼的转向相反，可抵消自身转动产生的反扭矩，飞行过程中即使单组动力单元出现异常，剩余五组动力也能维持飞行器平稳迫降，降低作业坠机风险。支臂与中心机架的连接部位做了加强筋处理，采用卡扣加螺丝的双重固定方式，既保证日常收纳时可快速折叠支臂减小携带体积，也能在飞行时承受动力单元产生的持续振动，避免连接部位松动脱落。整机的重心严格控制在中心机架的几何中心位置，电池仓的安装位设计在重心点正下方，更换不同容量电池时不会出现重心偏移过大的问题，飞控调试时无需反复调整配重。机臂末端的电机安装座设置了减震胶圈，可过滤电机高速转动时产生的高频振动，避免振动传递到中心舱影响挂载的航拍设备成像清晰度，也能减少振动对飞控传感器的干扰。从安装边界来看，整机展开后最大外径控制在便携作业的合理尺寸，折叠后可放入常规设备收纳箱，适配外场作业的携带需求，所有外露的接线部位都预留了走线槽，线路可沿支臂内部隐藏排布，避免飞行时线路外露被桨叶剐蹭，也能减少飞行过程中的风阻。日常作业中，这类结构的飞行器可适配低空航拍测绘、园区巡检、农林小范围植保等多种场景，结构件的模块化设计也方便后期更换损坏的支臂或者动力组件，无需整体更换机架，降低后期维护成本。
