四旋翼消毒剂喷洒作业无人机结构设计

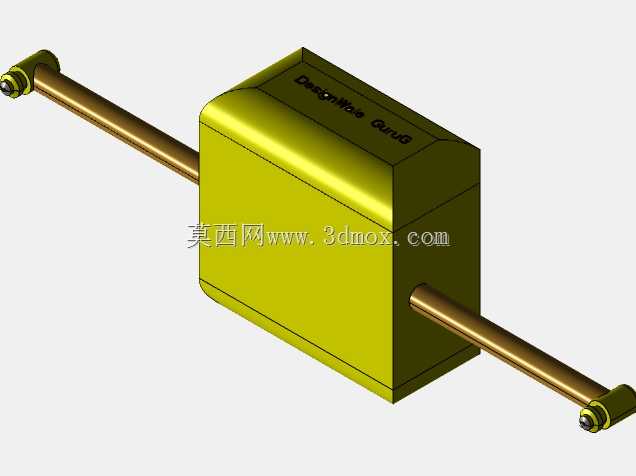

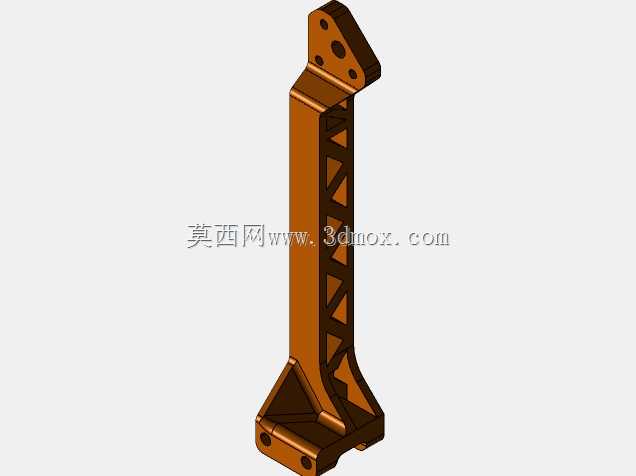

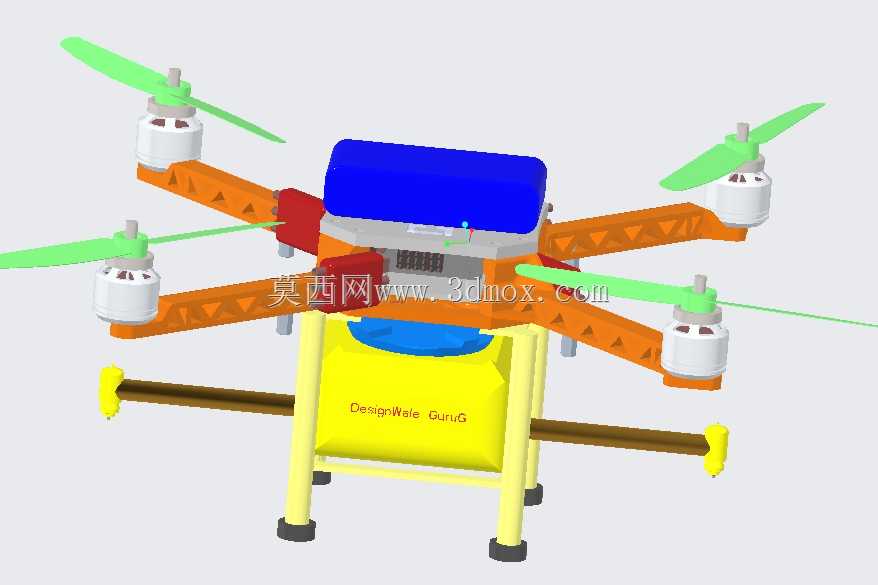

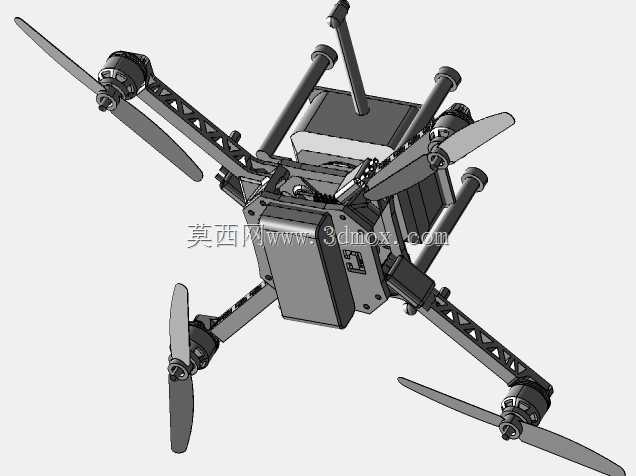

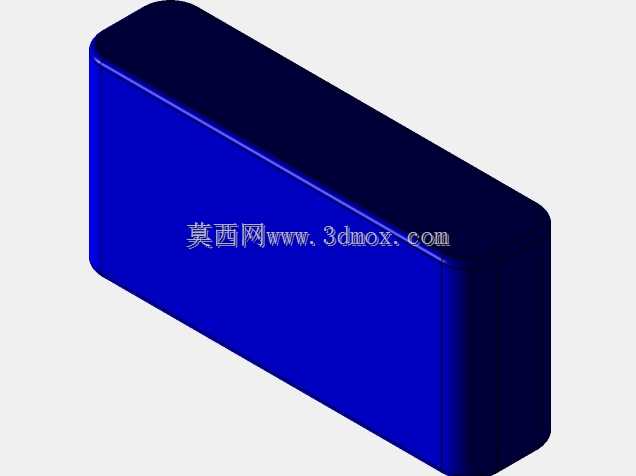

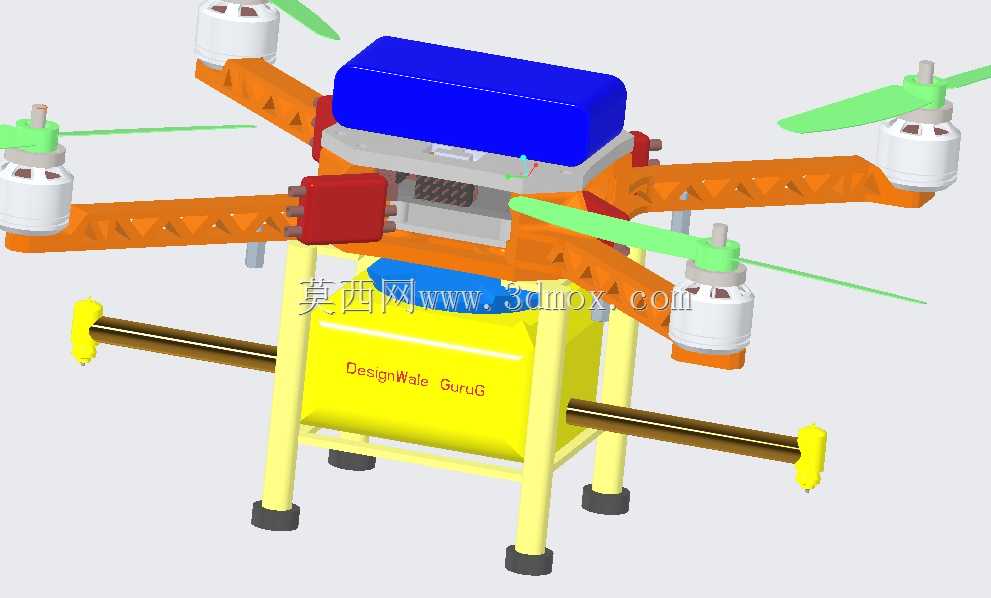

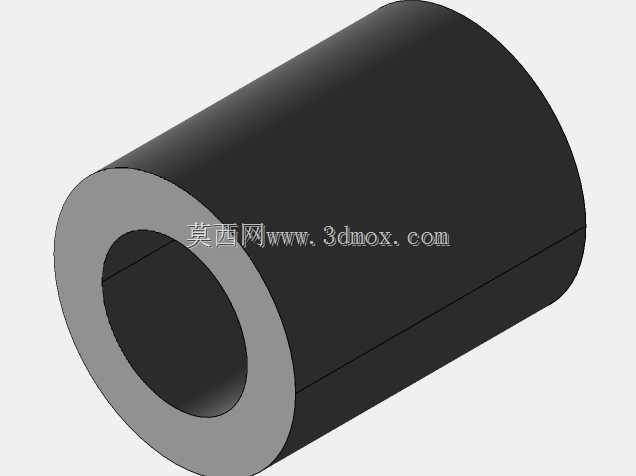

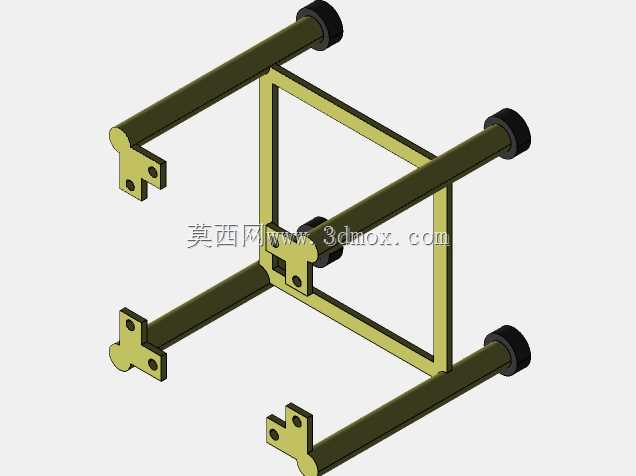

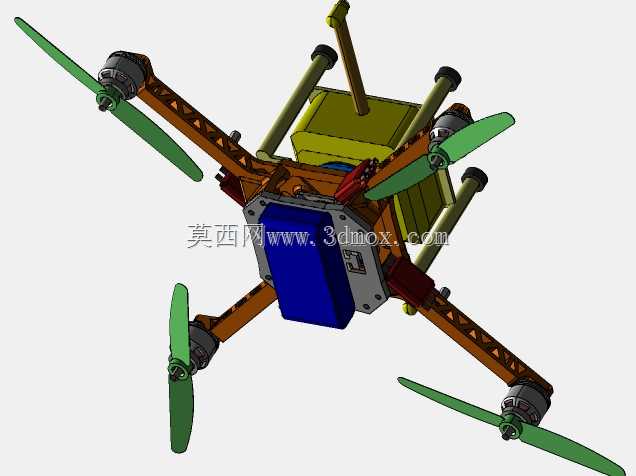

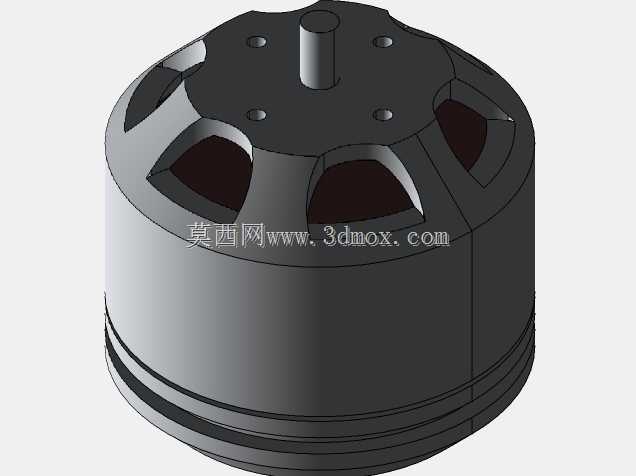

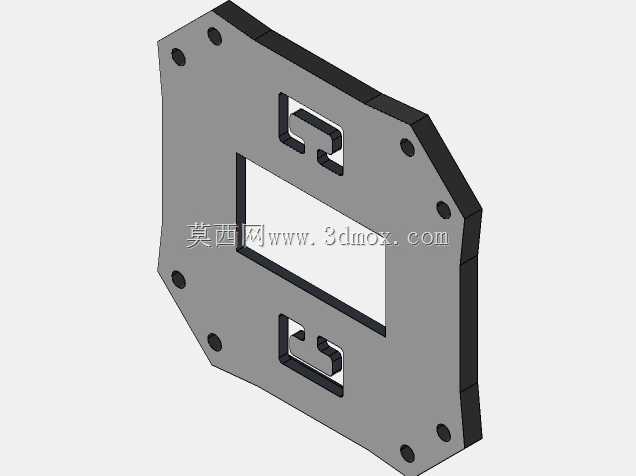

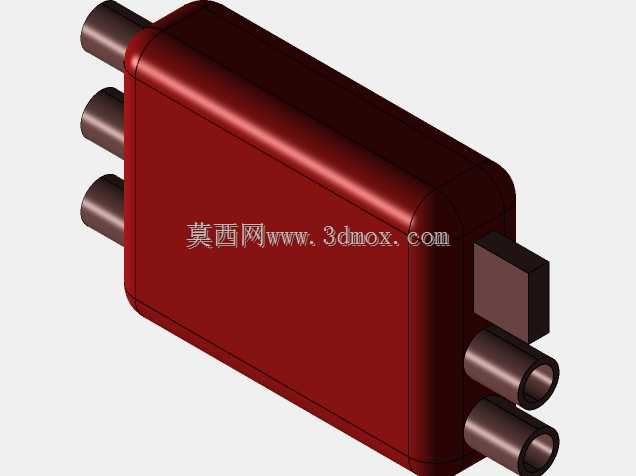

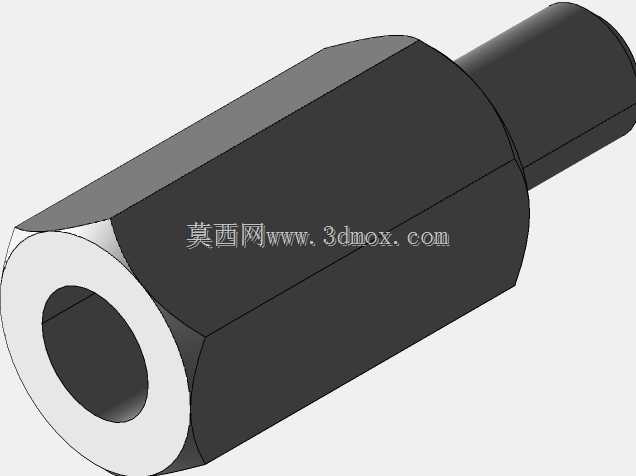

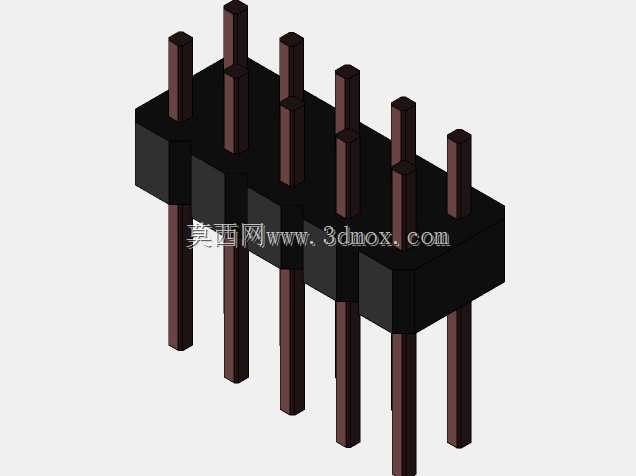

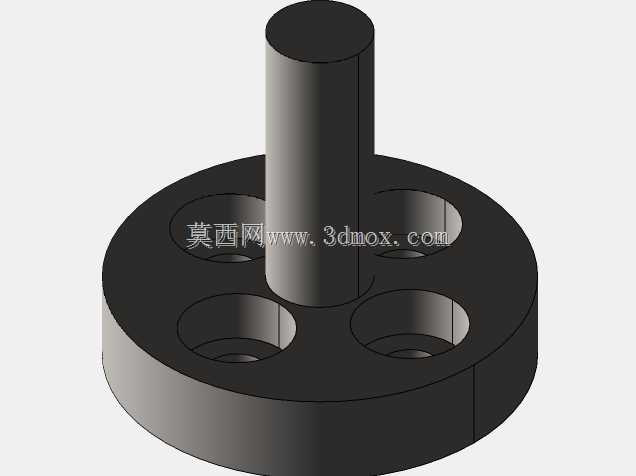

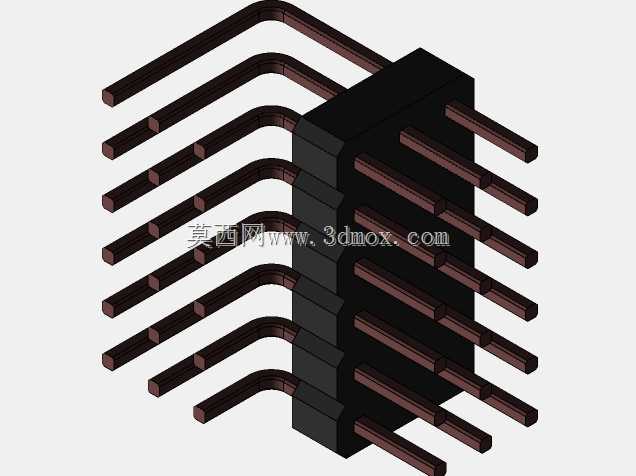

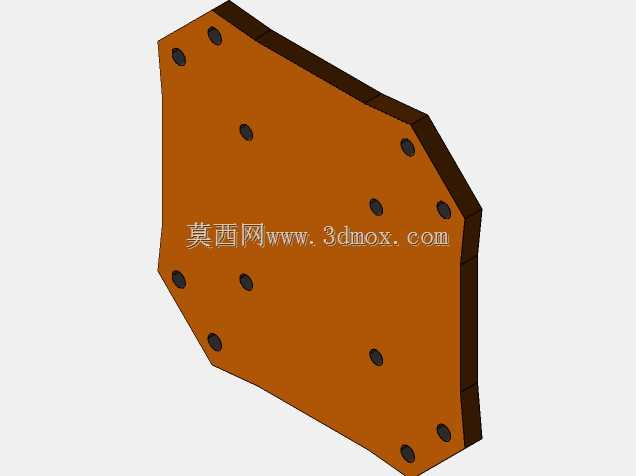

这款四旋翼空中作业设备，核心定位是面向公共卫生消杀、农林病虫害防治场景的低空药剂喷洒载体，整体采用X型四旋翼布局，在保证飞行稳定性的同时，预留了充足的下部载荷安装空间。从结构设计逻辑来看，机臂采用镂空桁架式构型，在保证抗弯抗扭强度的前提下尽可能降低结构自重，四个旋翼动力单元对称布置在机臂末端，每个动力单元包含无刷电机、整流座与两叶螺旋桨，螺旋桨旋转平面与机身平面保持平行，相邻旋翼转向相反以抵消飞行扭矩，保证悬停与飞行过程中的姿态可控。机身上部设置独立的航电与电池安装舱，采用蓝色护罩包覆，内部可飞控模块、动力电池、GPS定位组件与电调单元，护罩做了圆角过渡处理，既降低飞行风阻，也能避免尖锐棱角对操作人员造成磕碰损伤。机身下部通过四根立式支撑腿连接药箱与喷洒组件，支撑腿底部设置橡胶减震脚垫，在起降过程中可吸收地面冲击，保护机身内部精密电子元件，同时支撑腿的高度设计预留了足够的喷杆安装与药液沉降空间，避免旋翼下洗气流直接冲击刚喷出的雾滴导致雾滴飘散范围失控。药箱采用大容量黄色箱体构型，箱体上设置液位观察结构，可实时监测剩余药液容量，药箱下部连接横向布置的喷杆，喷杆两端安装雾化喷嘴，喷嘴的喷射角度经过调校，可配合旋翼产生的下洗气流将雾滴均匀压向作业面，减少雾滴在空中的飘移损失，提升药剂覆盖均匀度。喷杆的安装位置经过反复校核，伸出长度不超过旋翼旋转的最大外廓边界，避免飞行过程中喷杆触碰障碍物造成结构损坏，同时喷杆与药箱的连接位置设置快拆结构，可根据不同作业需求更换不同长度的喷杆或不同流量的喷嘴。整机的重心经过配平设计，满药状态下重心落在四个旋翼围成的几何中心轴线上，避免飞行过程中出现偏航力矩额外消耗电池电量，机臂与中心机身的连接位置设置加强筋结构，可承受机动飞行时的交变载荷，避免长期使用后机臂出现疲劳断裂。在实际作业过程中，这款设备可替代人工进入存在感染风险的消杀区域、人员难以抵达的陡坡林地开展作业，喷洒效率远高于人工背负式喷雾设备，同时可通过预设航线实现自主作业，降低操作人员的劳动强度。
