FRC竞赛用奇美拉1684竞技机器人结构

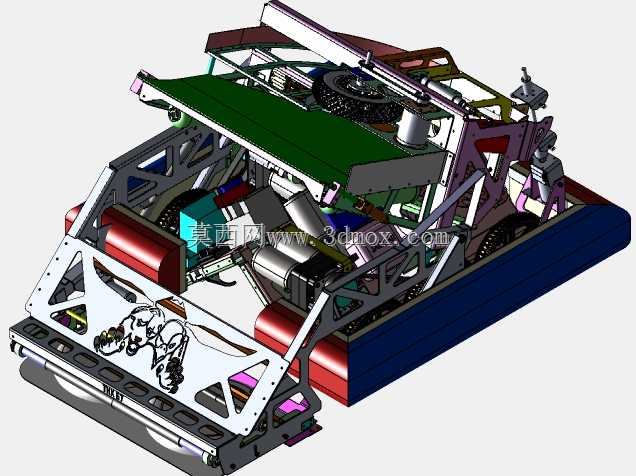

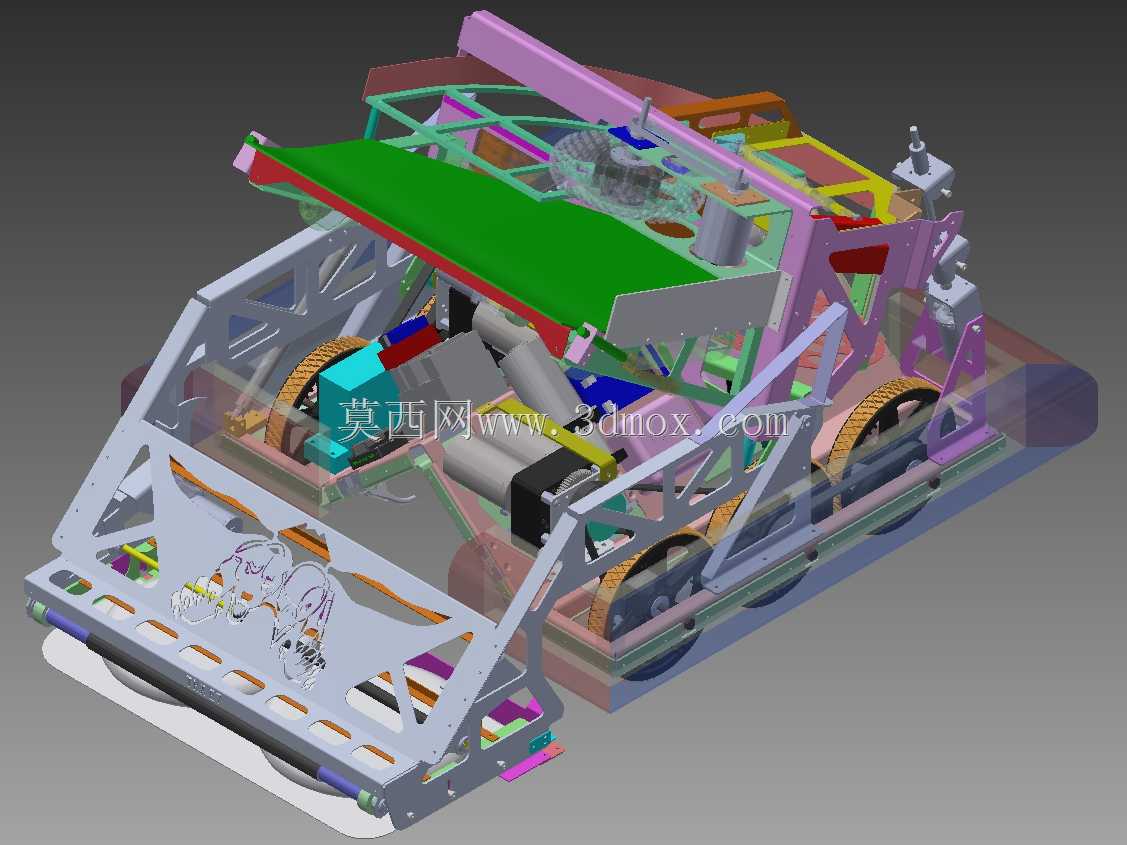

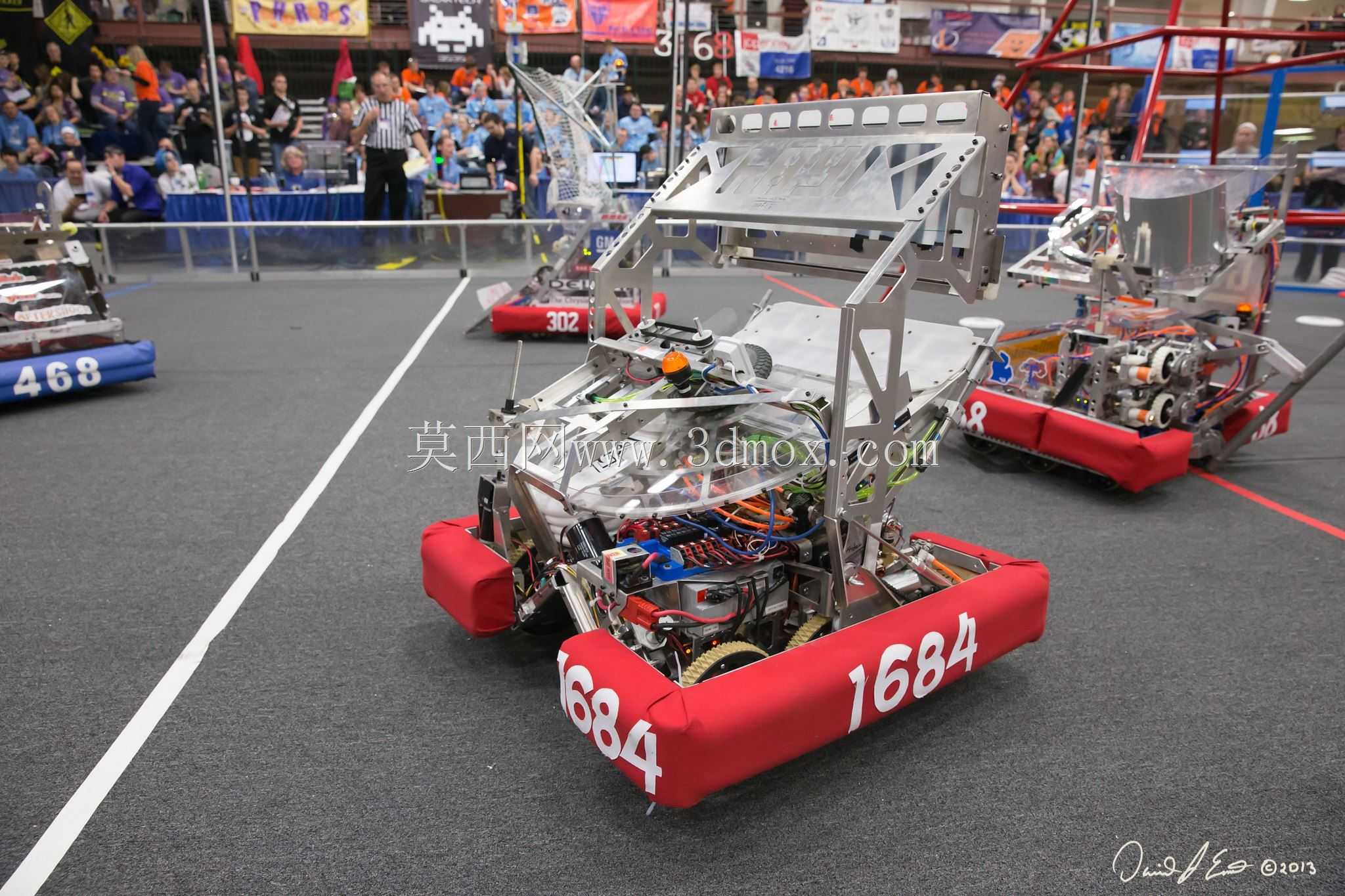

该款竞技机器人面向青少年机器人对抗赛事场景设计，核心用途是完成赛场内的物料拾取、登高攀爬、投射得分等系列竞技任务，整体结构围绕赛事规则的边界要求做针对性适配。从底盘布局来看，采用轮式移动方案，外围设置红色缓冲防撞结构，可在对抗过程中吸收碰撞冲击力，避免核心框架受撞击变形，防撞结构的安装边界完全贴合赛事对设备外围尺寸的限制，保证在合规范围内最大化内部结构布置空间。上部执行机构采用镂空铝型材搭建的抬升框架，框架做了多组减重孔设计，在保证结构刚性的前提下尽可能降低整机自重，抬升机构的行程范围匹配赛场攀爬道具的高度区间，可在赛事流程中完成指定高度的攀爬停靠动作，同时框架预留的安装位可根据不同赛段任务快速更换执行末端，适配拾取、投射等不同作业需求。内部走线采用分层排布方式，动力线路与信号线路分仓布置，避免大电流动力输出对传感信号造成干扰，电气元件的安装位置都预留了足够的散热间隙，保证长时间连续对抗作业时的运行稳定性。设计过程中优先考虑了赛事中的快速维修需求，所有易损部件都采用快拆式安装结构，无需专用工具即可在赛事中场休息的短时间内完成更换，底盘轮组的悬挂结构做了适配赛场不平整地面的调校，保证高速移动过程中的抓地力，避免急转、急停时出现打滑偏移。整机的重心经过多轮配平调整，在抬升机构完全举升的状态下依然能保持足够的防倾覆角度，不会因为上部负载位置变化出现侧翻风险，框架的受力节点都做了加强筋补强，应对对抗过程中的突发撞击载荷。
