弹簧伸缩式隐藏刀片机械结构设计

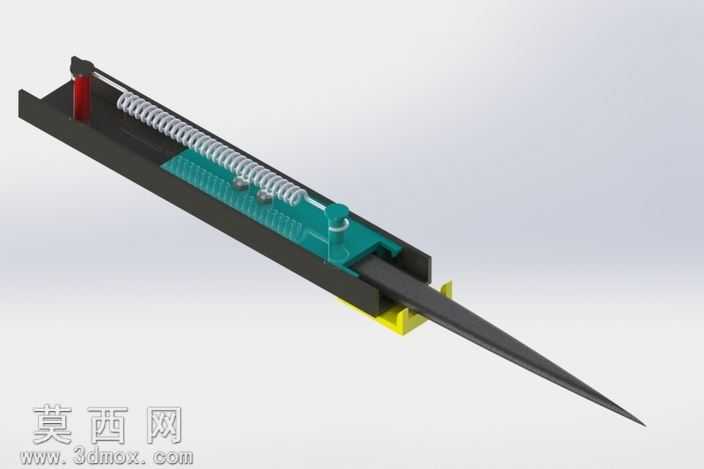

本作品为弹簧驱动伸缩式隐藏刀片的机械结构三维建模成果，建模过程中首先对整体机构的运行逻辑进行拆解，将整套装置划分为外框承载基体、弹性蓄能组件、刀片滑移轨道、触发锁定部件、端部限位结构五个核心模块，在三维建模环境中先完成各零件的独立建模：外框采用长条形槽式结构设计，预留弹簧安装腔与刀片滑移通道，建模时严格控制槽体内部的尺寸公差，保证后续刀片滑动时无卡滞；弹性蓄能组件选用圆柱螺旋压缩弹簧，建模时还原弹簧的节距、丝径、有效圈数等参数，确保弹簧压缩行程与刀片伸出长度匹配；刀片部分采用细长锥状造型，刃部做薄化处理，尾部设置与弹簧抵接的限位凸台，同时预留与触发部件配合的卡槽；触发锁定部件包含侧置的推钮与锁止卡榫，推钮部分做防滑纹理处理，卡榫的卡位角度经过反复调整，保证锁定状态下不会意外滑脱，触发时只需轻推即可释放弹簧弹力。材质渲染阶段，外框基体赋予哑光黑色硬质工程塑料材质，调整表面粗糙度参数模拟磨砂质感；弹簧赋予亮面金属材质，添加细微的拉丝纹理还原金属弹簧的真实质感；刀片部分赋予高碳钢材质，表面做轻微做旧处理，刃口部分提高反光度突出锋利感；触发推钮采用红色硬质塑料材质，与黑色外框形成鲜明视觉对比，端部的限位卡扣采用亮黄色工程塑料材质，起到视觉提示作用；滑移轨道部分的绿色承载片赋予哑光绿色塑料材质，还原电路板风格的装饰效果。结构设计上采用直推式弹簧释放逻辑，常态下刀片被卡榫锁定在外框内部，弹簧处于压缩蓄能状态，触发时推钮带动卡榫脱离刀片尾部的卡槽，弹簧释放弹力推动刀片沿轨道快速伸出，端部的黄色限位块会挡住刀片尾部的凸台，防止刀片整体弹出外框，收回时只需手动将刀片推回锁定位置即可重新压缩弹簧完成待击发状态，整套机构无多余冗余零件，结构紧凑运行顺畅，建模完成后经过多次运动仿真验证，各部件之间无干涉，伸缩行程符合设计预期，完整还原了袖藏式伸缩刀片的机械运行原理。
