仿生轮蜘蛛机械爬行玩具结构设计

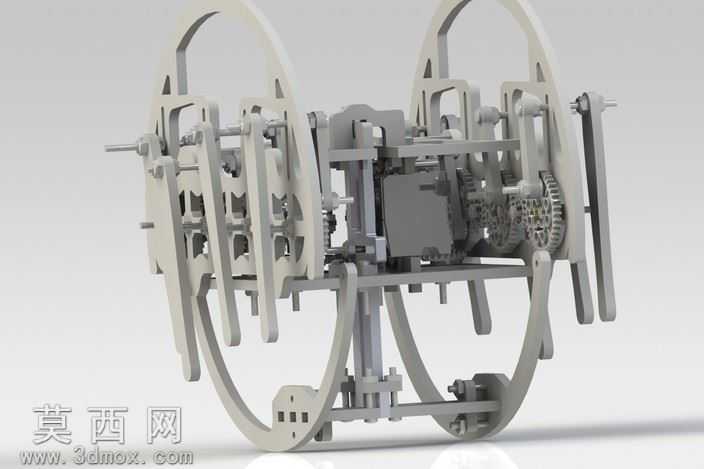

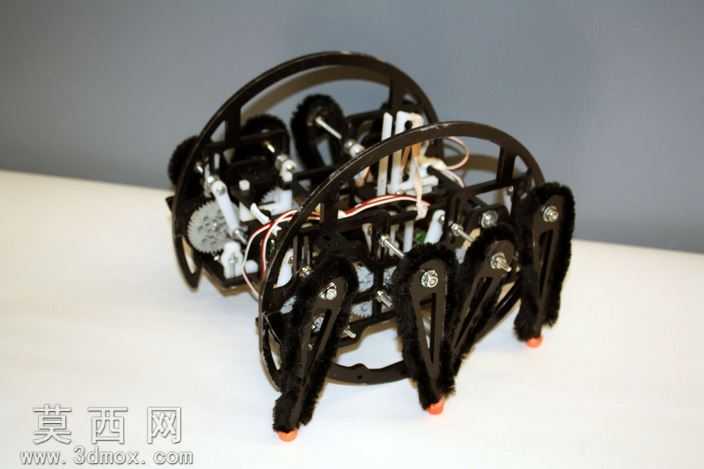

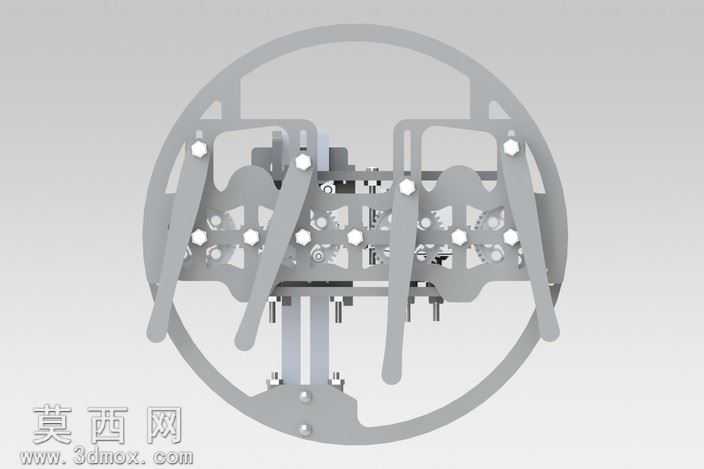

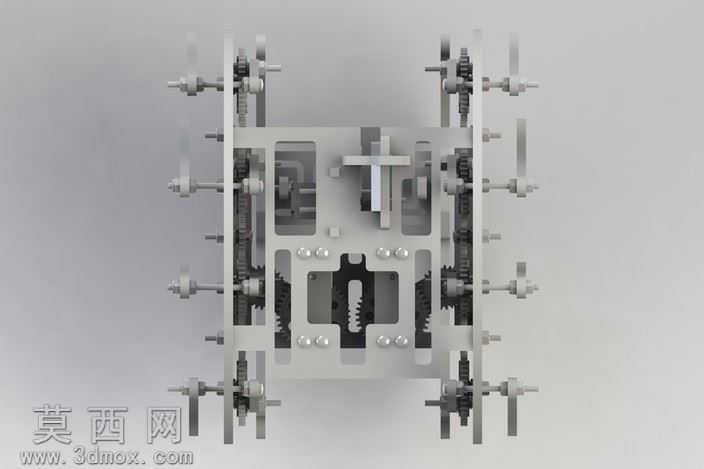

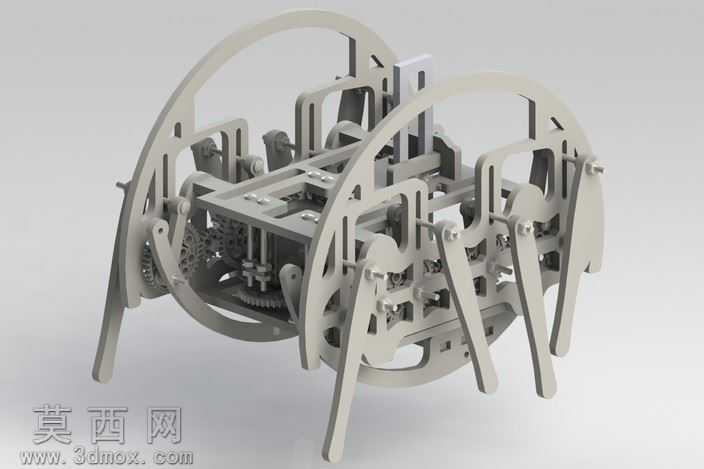

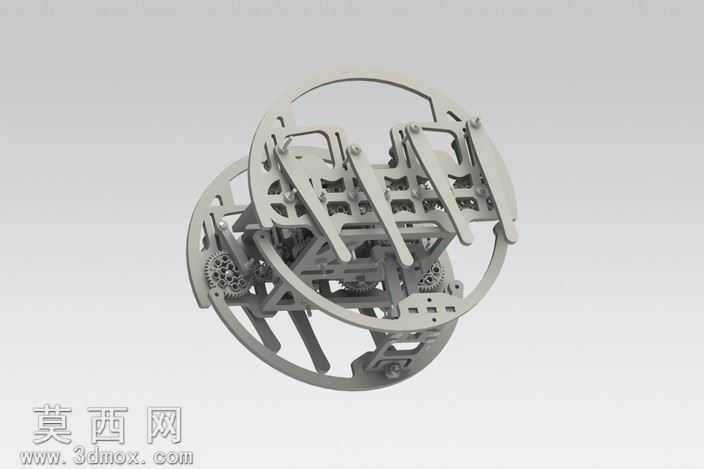

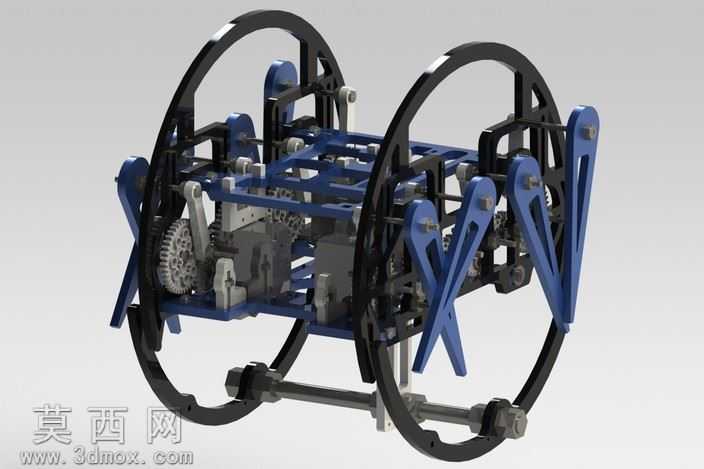

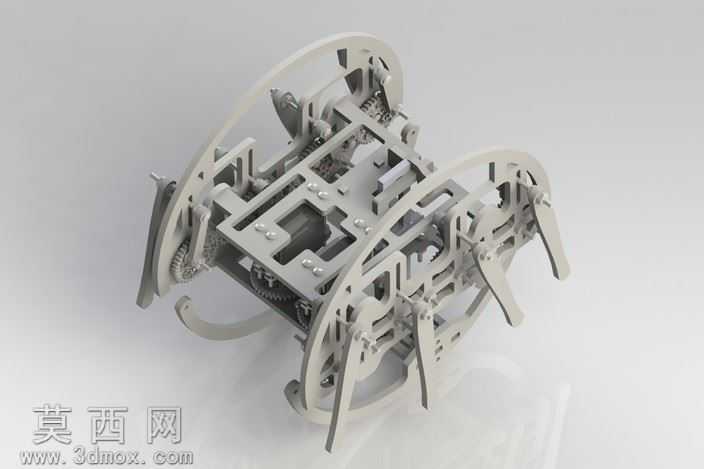

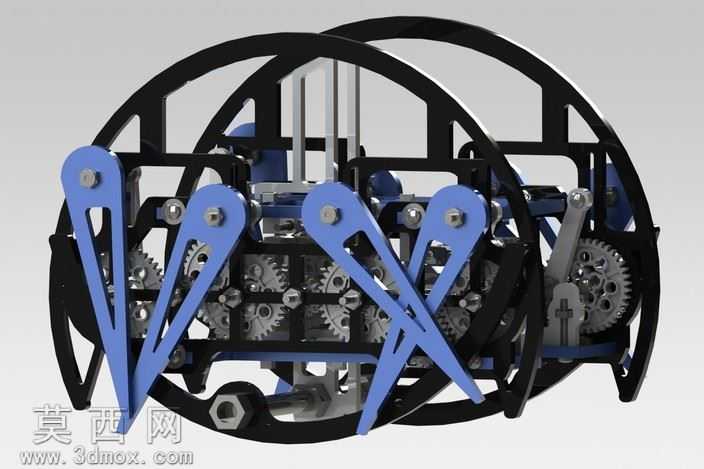

该作品为仿生轮蜘蛛形态的机械爬行玩具三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按照实际加工装配公差完成尺寸约束，可直接导出工程图用于实物打样制作。模型整体采用双轮架外框作为滚动支撑结构，外框为镂空环形结构，在保证整体结构强度的同时大幅降低整体重量，外框内侧布置多组传动齿轮组，所有齿轮均按照标准模数完成齿形建模，啮合间隙控制在合理装配范围内，保证传动过程顺滑无卡滞。模型前部设计四组蓝色仿生步足结构，步足通过蓝色连杆构件与内部传动机构连接，每根连杆的铰接点位置都经过运动仿真反复调试，确保步足摆动轨迹完全模仿蜘蛛爬行的肢体动作，步足与连杆的铰接处均设计有标准螺栓孔位，可直接采用标准紧固件完成装配。模型中部为动力安装腔体，可容纳微型驱动电机与电池组件，动力通过齿轮组分流后，一方面驱动前部仿生步足完成交替摆动实现平地爬行动作，另一方面可触发整体姿态切换，当爬行至斜坡边缘时，机构会自动触发收足动作，将整体收拢为球形轮状结构，依靠重力沿斜坡完成滚动下坡，完美还原轮蜘蛛的生物行为特性。建模过程中对所有零件的材质进行了区分设置，外框结构件设置为黑色哑光工程塑料材质，步足连杆设置为蓝色亮面硬质塑料材质，传动齿轮与铰接紧固件设置为金属银灰色材质，渲染阶段采用柔和漫反射光源，清晰展现内部齿轮啮合结构与连杆铰接细节，所有配合面均做了装配干涉检查，确保虚拟装配状态下无零件干涉问题，整体结构紧凑，传动逻辑清晰，将生物仿生特性与机械传动结构做了巧妙融合，既可以作为机械原理教学的演示模型，也可通过3D打印制作成实物玩具。
