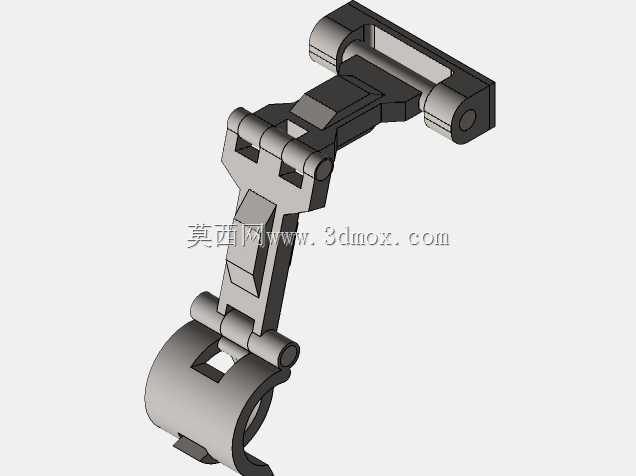

多关节铰接式工业夹持机械臂结构

这款铰接式机械臂结构主要面向轻载工业自动化搬运、工位上下料场景设计，可适配3C电子小件分拣、注塑机取件、小型装配工位的工件转移作业，末端夹持端可根据工件形态更换夹爪、吸盘等执行元件，满足不同形状、材质工件的抓取需求。从结构设计逻辑来看，整体采用分段铰接式连杆布局，共设置三处转动铰接副，每处铰接副均采用同轴销轴配合轴套的结构形式，可有效降低转动过程中的摩擦损耗，同时保证各关节转动的同轴度，避免长期运行出现关节卡滞、晃动的问题。臂身主体采用镂空式筋板结构，在保证整体结构刚性的前提下尽可能降低臂身自重，减少驱动端的负载压力，提升关节转动的响应速度。安装端采用双侧耳座式固定结构，可直接通过螺栓固定在设备机架、直线滑台或者旋转云台上，安装基准面做了铣平处理，能保证安装后臂身初始位置的平面度误差控制在合理范围内，避免安装偏差导致的运动轨迹偏移。末端夹持端采用半环抱式基座设计，预留了标准的执行元件安装孔位，孔位间距符合通用小型气动夹爪的安装尺寸规范，无需额外加工转接板即可完成末端执行器的装配。各段连杆的长度比例经过运动学仿真验证，在水平伸展状态下可覆盖半径300mm的作业范围，垂直方向可实现上下120度的摆角调整，完全覆盖小型工位的作业区间。关节处的铰接间隙可通过销轴端部的锁紧螺母进行微调，既能保证转动顺畅无卡滞，又能控制关节回程间隙在0.1mm以内，保证重复定位精度满足轻载装配作业的要求。臂身所有棱边均做了倒角处理，避免运动过程中剐蹭周边管线或者操作人员，铰接处预留了走线槽位，可将驱动气管、传感器线缆内置在臂身内部，避免运动过程中管线缠绕、拉扯，提升设备运行的可靠性。整体结构没有复杂的异形曲面，所有零部件均可采用常规铣削、钻削工艺加工完成，加工难度低，装配时仅需按照铰接顺序依次装入销轴、轴套即可完成组装，后期维护时可单独更换磨损的轴套或者销轴，无需整体更换臂身，降低运维成本。在实际选型适配时，可根据负载大小调整臂身板材厚度，若用于稍大负载的搬运场景，可将臂身材质从铝合金更换为45号钢，同时加大铰接销轴的直径，提升整体结构的承载能力，适配不同工况的使用需求。
