环形排布十二颗LED灯珠的环形光源结构

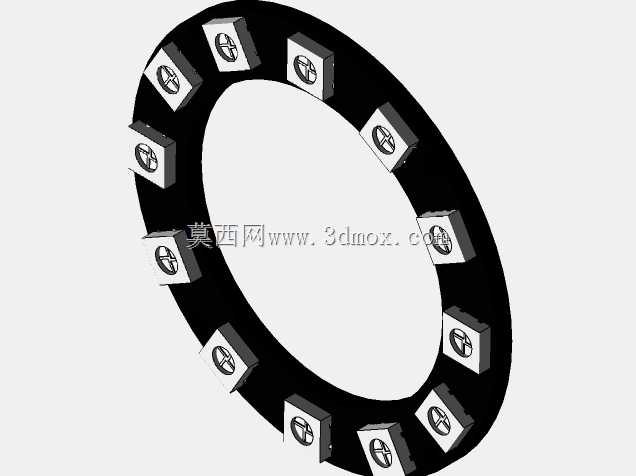

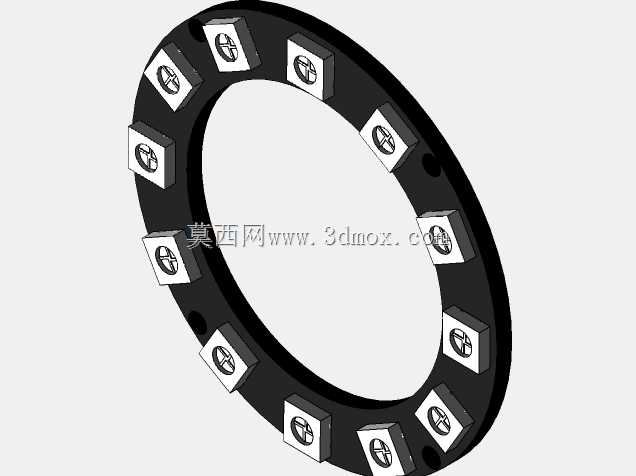

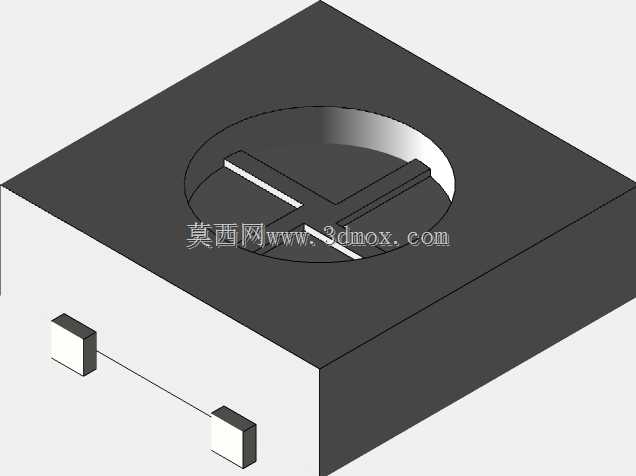

这款环形排布的LED灯组结构，在工业视觉检测场景中应用十分广泛，常配套工业相机安装在镜头前端，为待检测工件提供均匀无暗区的环形照明，避免直射光产生的反光阴影遮挡工件表面特征，在电子元器件外观检测、五金件尺寸测量、印刷品缺陷筛查等工位都能见到同类结构的身影。从结构设计来看，整体采用环形基座作为承载主体，十二颗LED灯珠沿基座圆周等角度均匀排布，每颗灯珠都通过独立的方形安装座固定在基座外缘，安装座与基座一体加工成型，能保证每颗灯珠的照射角度一致，光线汇聚后在环形中心区域形成均匀的照明场，不会出现局部亮度过高或照度不足的问题。设计过程中需要重点考虑安装边界的匹配性，环形基座的内孔直径需要适配对应规格的工业镜头外径，基座上预留的安装孔位要和镜头固定圈的孔位对齐，保证安装后灯组与镜头的同轴度，避免照明区域偏移导致的成像偏差。灯珠的安装角度经过反复调校，每颗灯珠的出光面都朝向环形中心轴线方向倾斜固定，既能保证中心检测区域的照度均匀，也能减少光线向外散射造成的光损，提升光源的有效利用率。基座采用哑光黑色材质制作，表面做消光处理，能够吸收多余的杂散光，避免灯珠自身的反光进入镜头形成眩光，影响最终的成像质量。每颗灯珠的方形安装座都设置了定位卡槽，灯珠嵌入卡槽后通过点胶固定，装配时不需要额外调整位置，能有效提升批量装配的一致性，降低生产过程中的调校成本。基座的厚度控制在较薄的尺寸范围内，安装后不会占用过多的轴向空间，适合在安装空间紧凑的视觉检测工位使用，环形结构的设计也不会遮挡镜头的成像光路，保证相机能够完整捕捉到待检测区域的画面。这类环形灯组除了工业视觉场景外，也可用于小型设备的状态指示、装饰照明等场景，等角度排布的灯珠点亮后能形成连续的环形光带，视觉效果均匀规整。
