四轮差速式直线循迹移动小车结构

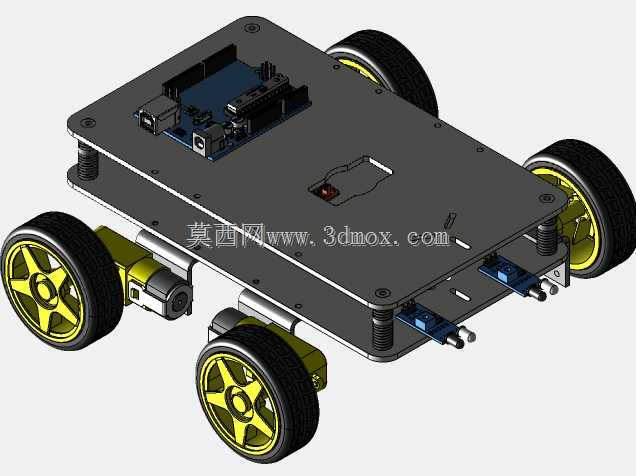

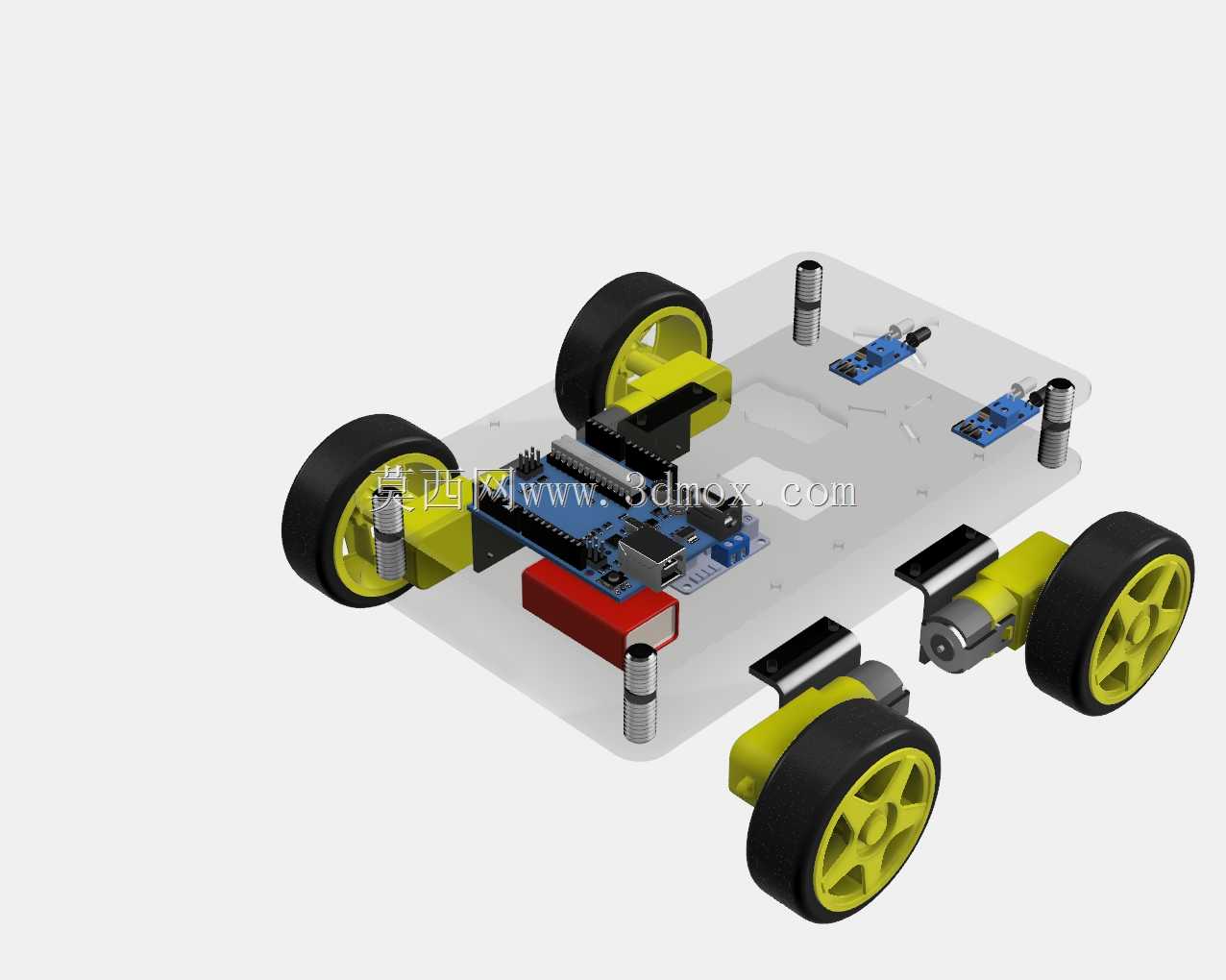

这款轮式移动载体的设计，最初面向教学实训场景下的路径识别移动作业需求，同时可拓展至轻型物料的定点转运、产线间小件物料的短距离接驳场景，在高校工程训练、创客开发验证、小型自动化产线辅助配送环节都有适配空间。从结构布局来看，整体采用上下分层的亚克力基板作为安装载体，上层基板预留了多组传感器安装位，可根据实际作业需求调整红外对管的排布间距，适配不同宽度的导引标识线，下层基板集中布置驱动单元、控制板与供电模块，走线空间预留充足，避免运动过程中线缆与轮组、传动部件发生干涉。驱动部分采用四组独立的直流减速电机搭配橡胶轮，轮组通过L型金属支架固定在基板四角，轮缘与基板边缘预留了足够的安全间隙，转向时依靠左右侧轮组的转速差实现差速转向，无需额外设置转向舵机，结构复杂度更低，维护时仅需单独更换故障轮组或电机即可，无需拆解整体底盘结构。设计过程中优先考虑了安装边界的兼容性，基板上预留的M3标准安装孔位呈矩阵排布，可兼容市面上主流的开源控制板、驱动板、传感器模块的安装尺寸，用户可根据自身需求拓展搭载机械爪、视觉模块、无线通信单元等外设，无需额外打孔加工。底盘离地间隙经过反复验证，可适配普通实验室地坪、车间环氧地坪等平整硬质路面，不会因地面微小凸起出现卡滞，轮组选用的橡胶胎面带有防滑纹路，在光滑地坪上行驶时不会出现打滑偏移，保证直线循迹的精度。传感器安装位设置在基板前端与侧方的可调支架上，支架高度可通过铜柱进行微调，适配不同检测距离的红外传感器，避免因检测高度偏差导致的路径识别失效。供电模块采用独立的安装槽位固定，与控制板之间设置了绝缘隔离层，避免供电线路的电磁干扰影响控制信号稳定性，电池更换时仅需拆卸单侧固定压块即可完成操作，无需拆解上层传感模块。整体结构没有冗余的装饰性部件，所有安装位都预留了拆装操作空间，日常维护时可快速触及每个功能模块，对于刚接触移动机器人结构设计的从业者来说，该结构的布局逻辑也能作为轮式移动底盘设计的参考范本，理解分层布置、安装兼容性、运动间隙预留这些核心设计要点。
