并联三角机械手三维结构设计

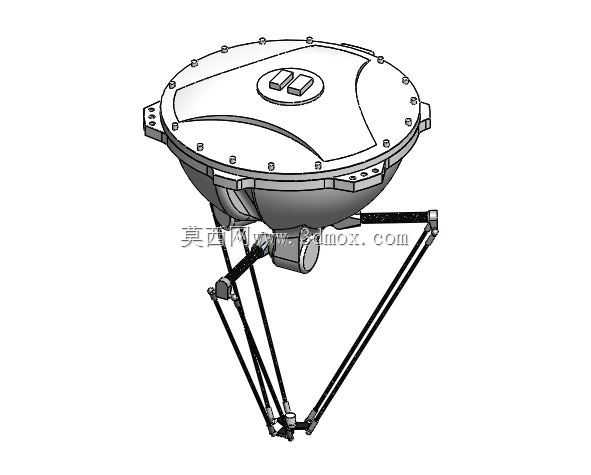

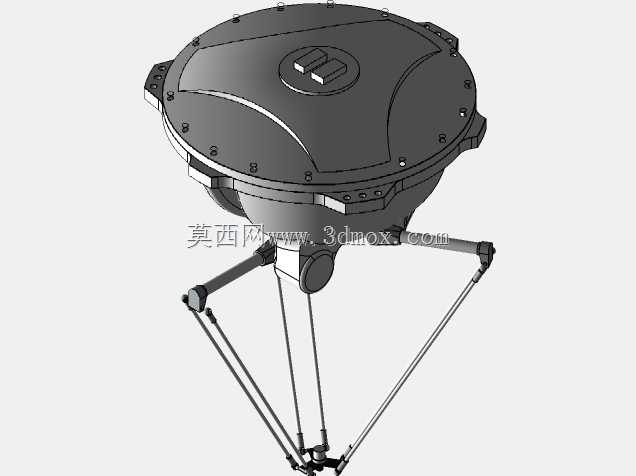

　　这款并联三角构型的作业执行机构，目前在食品分拣、医药装盒、电子元器件快速拾放场景中应用极为广泛，相比传统串联关节机械手，它的运动惯量更低，动态响应速度更快，能够在狭小作业半径内完成每分钟上百次的高速拾放动作，适配3C电子组装流水线、食品包装线后段的快速分拣工位，也可搭配视觉系统完成散乱物料的动态抓取作业。从结构设计逻辑来看，静平台部分采用一体化铸铝壳体构型，内部预留了三组伺服驱动单元的安装腔室，驱动臂与静平台的铰接座采用对称120°分布设计，保证三组支链受力均匀，避免单支链过载出现结构变形。动平台与三组平行四边形支链的铰接点同样做等角度分布，平行四边形支链采用碳纤维杆搭配球铰接头的组合，在保证结构刚度的同时尽可能降低运动部件重量，

　　减少高速运动过程中的惯性冲击。安装边界方面，静平台顶部预留了标准设备安装法兰，可直接固定在流水线上方的机架横梁上，安装法兰的孔位适配行业通用的铝型材机架安装尺寸，不需要额外做转接板设计。静平台的整体外径控制在400mm以内，支链完全收拢时设备整体高度不超过600mm，最大作业覆盖半径可达800mm，垂直方向的有效作业行程为250mm，能够覆盖绝大多数轻型流水线的作业高度范围。设计过程中特意对铰接点的位置做了运动学仿真验证，确保在全行程范围内支链不会出现运动死点，球铰的摆动角度控制在许用范围以内，避免运动过程中出现关节卡滞。静平台的壳体上预留了走线槽与航插安装位，驱动电机的动力线与编码器线可从壳体内部走线，

　　避免高速运动过程中线缆与支链发生剐蹭。动平台末端预留了标准夹具安装接口，可快速适配真空吸盘、气动夹爪等不同类型的末端执行器，不需要额外做转接设计。三组驱动臂的长度经过优化匹配，在保证作业半径的前提下尽可能缩短臂长，提升整体结构的固有频率，减少高速启停时的末端抖动，保证拾放精度能够控制在±0.1mm以内，满足精密电子元器件的组装对位要求。
