仿生扑翼传动鸟翼联动机构设计

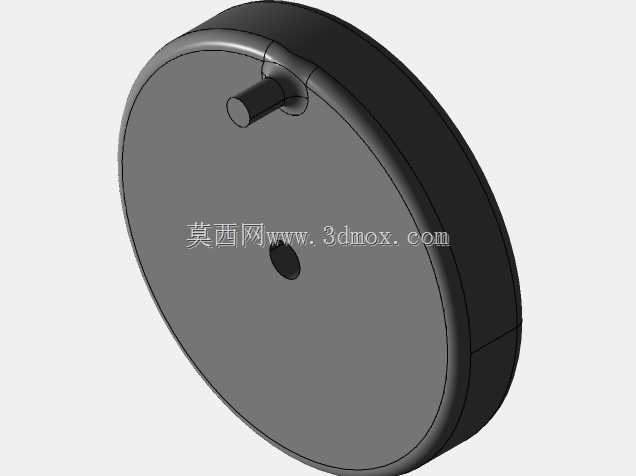

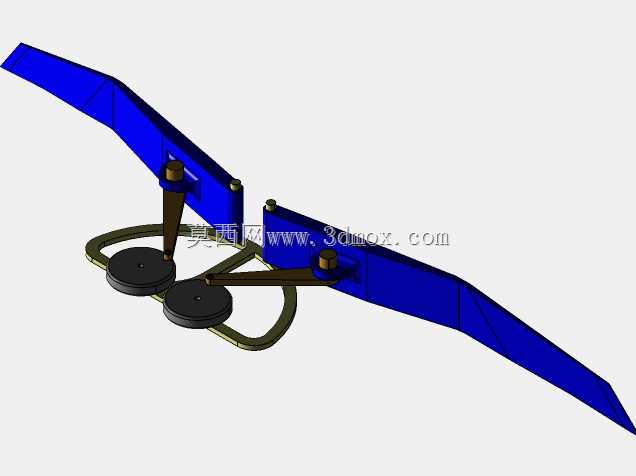

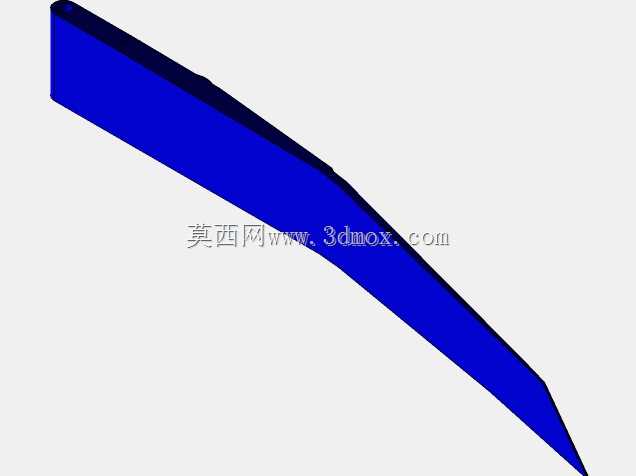

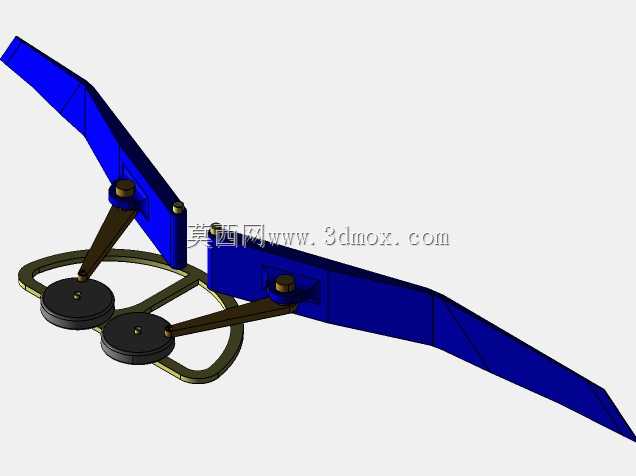

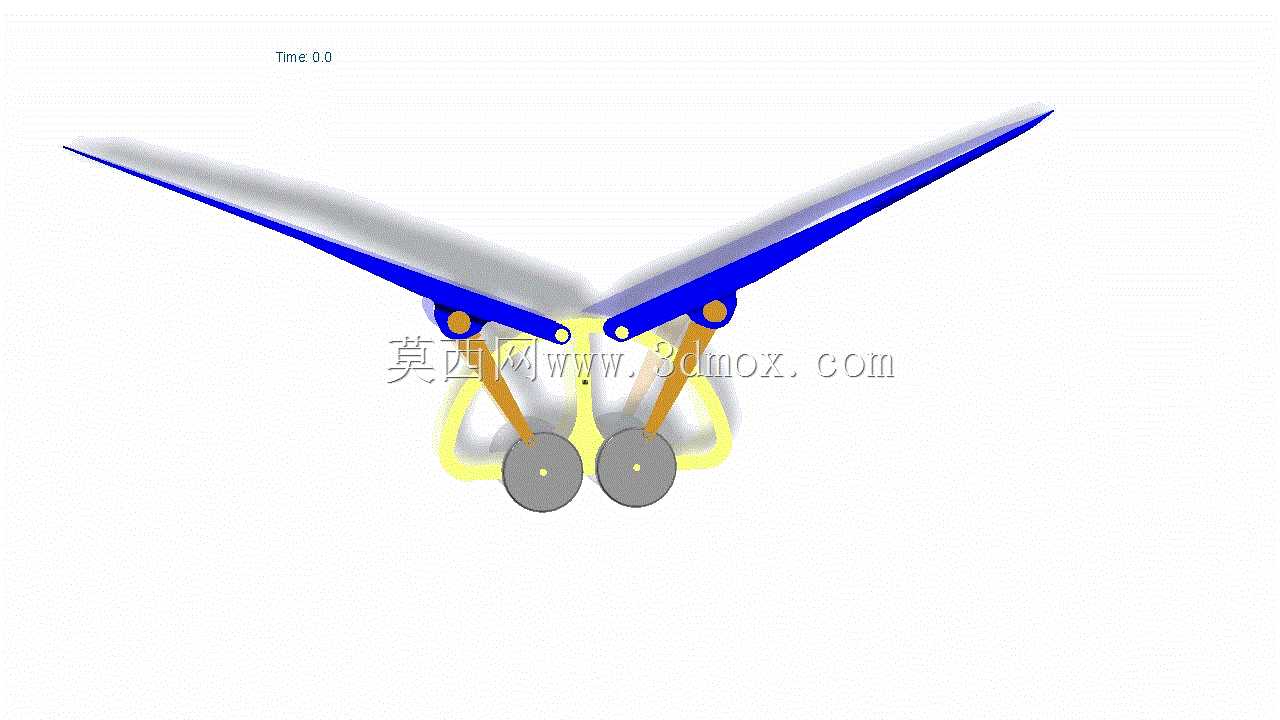

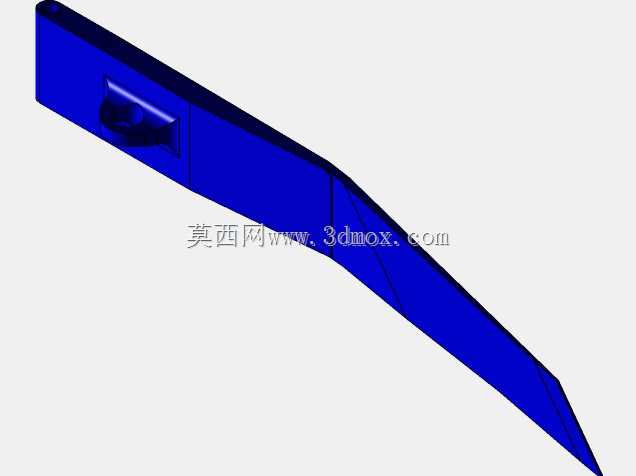

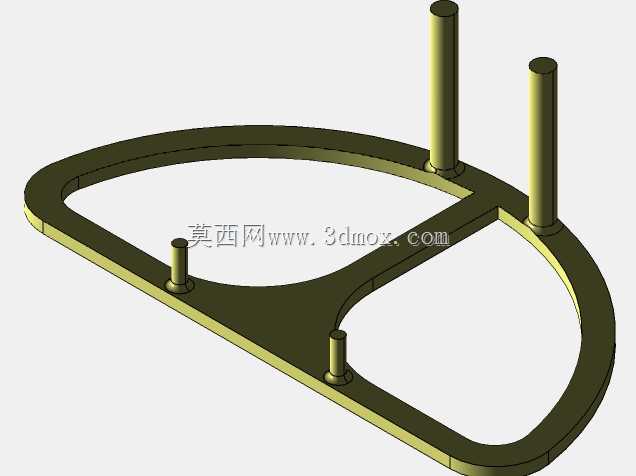

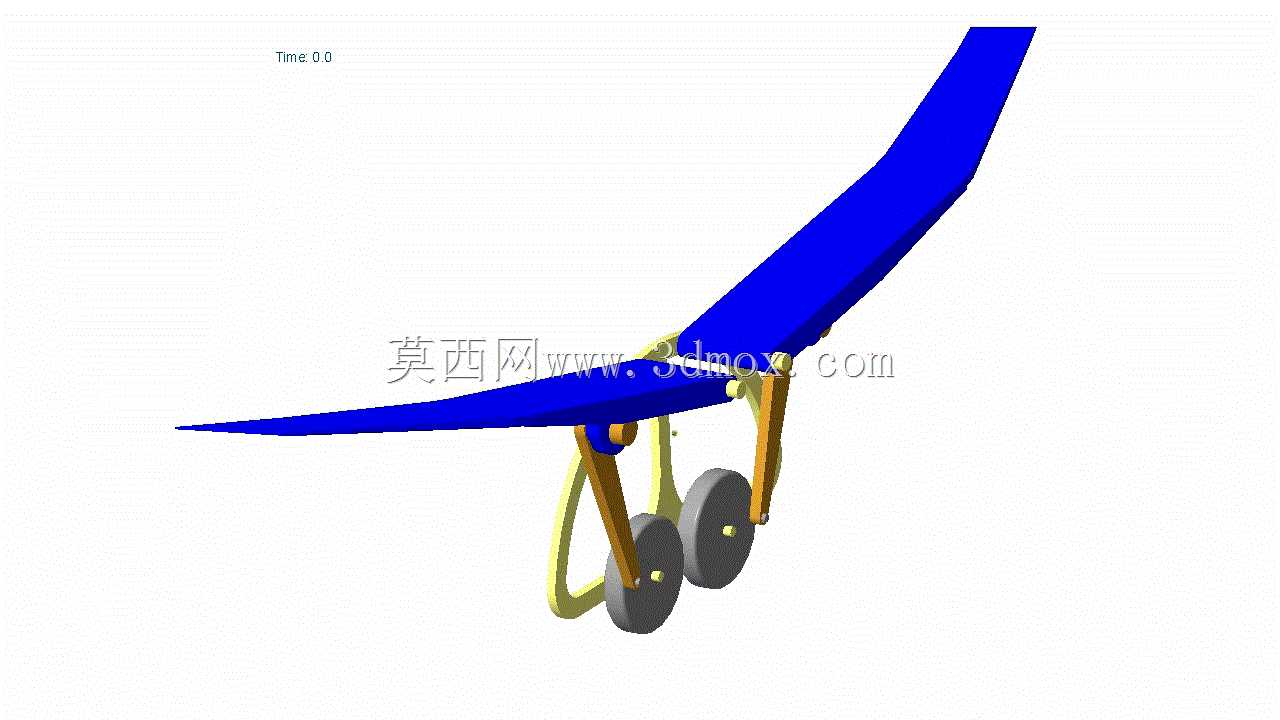

这套仿生鸟翼联动机构，核心服务于小型扑翼类仿生飞行器、仿生扑动演示装置的动力传递环节，可直接将旋转动力输入转化为翼面周期性的上下扑动动作，适配翼展在300mm至600mm区间的小型仿生飞行载体，也可用于科普类机械运动展示台的动态演示单元。从结构设计逻辑来看，整套机构采用偏心曲柄搭配双连杆的传动方案，输入端的双轮结构既是动力输入的安装位，也可作为配重轮平衡翼面扑动过程中的惯性冲击，避免运动过程中出现卡顿或力矩突变。翼面主体采用一体化的曲面构型，在扑动过程中可自然形成符合空气动力学的翼面迎角变化，无需额外加装翼面角度调节结构，减少了整体传动链路的零件数量，降低了装配调试的复杂度。安装边界上，整套机构的动力安装孔位采用标准化的轴径匹配设计，可直接适配外径3mm至6mm的常规微型电机输出轴，固定支座的安装孔间距预留了10mm的调节余量，可适配不同尺寸的机身安装框架，无需额外加工转接件即可完成装配。在实际应用场景中，这套机构既可以作为微型扑翼无人机的核心传动单元，搭载微型动力系统完成短距仿生飞行测试，也可拆除动力输入部件，作为手动操作的机械原理演示教具，直观展示连杆机构将旋转运动转化为往复扑动的运动过程。结构设计过程中，针对翼面扑动的行程做了限位优化，上下扑动的极限角度控制在45度区间，避免连杆运动过程中出现死点，同时在连杆与翼面、曲柄的铰接位置预留了0.2mm的装配间隙，既保证运动过程无卡滞，也不会因间隙过大出现翼面晃动的问题。翼面的曲面弧度经过反复迭代调整，扑动过程中可自然形成上下翼面的气压差，为载体提供稳定的升力输出，相较于传统的固定翼微型飞行器，这套扑翼机构的动力利用效率更高，在同等电池容量下可获得更长的续航时间。整套机构的零件均采用轻量化设计思路，翼面部分采用薄壁结构，在保证结构强度的前提下尽可能降低运动部件的重量，减少动力输入的负载，连杆部分采用等截面杆件设计，加工难度低，批量生产时的成本可控，铰接位置的销轴采用标准件，后期维护更换十分便捷。
