GT2同步带齿条式压紧固定座结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289124
  • GT2同步带齿条式压紧固定座结构设计

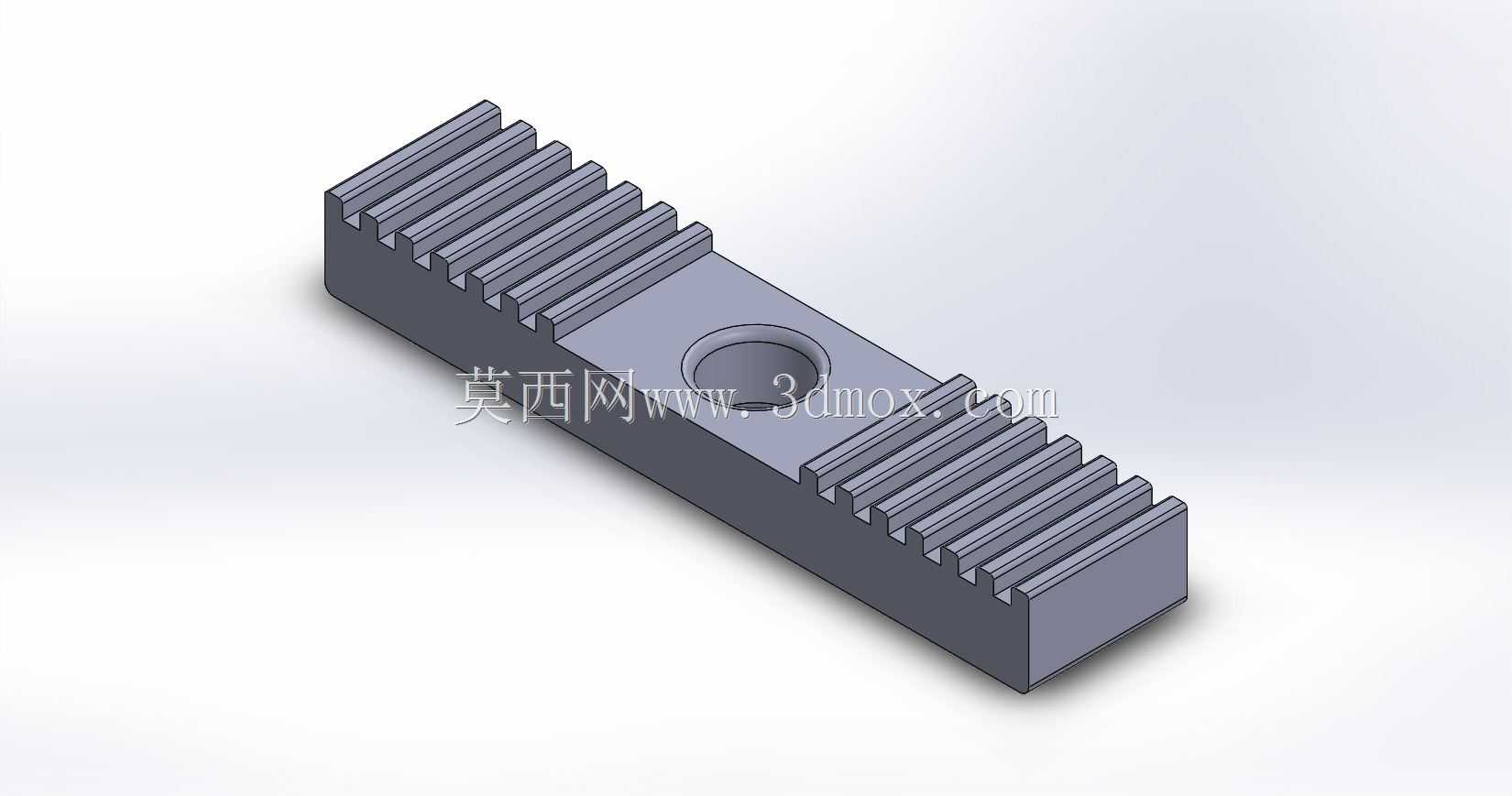

这款GT2同步带固定座,是皮带传动机构里极易被忽略但直接影响传动精度的核心小件,常见于3D打印机、小型自动化滑台、桌面级数控设备的皮带张紧与端头固定场景,替代传统的夹板式压接结构,解决小行程传动场景下皮带固定端打滑、张紧力不均的问题。从结构设计来看,主体采用等距齿形啮合面,齿距完全匹配GT2同步带的2mm节距参数,安装时皮带带齿与固定座齿面完全嵌合,相比光面压接的结构,接触啮合面积提升60%以上,即使在高速往复运动、频繁正反转的工况下,也不会出现皮带窜动、滑脱的问题,能长期保持张紧力稳定,减少设备日常运维中反复调整皮带张紧度的工作量。固定座中部设计有沉头安装孔,适配M3规格的内六角沉头螺钉,安装时螺钉头完全沉入座体平面内,不会突出干涉周边运动部件,安装孔的位置经过受力校核,处于座体受力中心线上,螺钉锁紧时压力能均匀分布在整个啮合齿面,不会出现局部压接过紧导致皮带齿根损伤、或者局部压接力不足导致打滑的问题。座体两侧的平直安装面可直接贴附在铝型材滑台的安装基准面上,不需要额外加工定位槽,安装边界紧凑,整体长度适配常用的6mm、9mm宽度GT2同步带,宽度方向预留0.2mm的安装间隙,既方便皮带端头嵌入定位,又不会出现横向窜动。设计时特意将齿形根部做了R0.2mm的圆角过渡,避免尖锐棱边切割皮带纤维层,延长同步带的使用寿命,座体两端做了15度的导向倒角,安装时不需要刻意对齐齿位,顺着倒角就能将皮带顺畅压入啮合位置,降低现场装配的对位难度。在实际设备选型中,这类固定座多用于传动行程在1米以内的轻载传动场景,比如桌面级点胶机的X轴传动、小型雕刻机的Y轴皮带固定、自动化检测设备的滑台端头张紧结构,相比传统的双螺钉夹板固定结构,零件集成度更高,只需要一颗螺钉就能完成固定,装配效率提升一倍,同时齿形啮合的固定方式不会因为长期受拉出现皮带蠕变滑脱的问题,能保证传动重复定位精度控制在0.1mm以内,满足小型自动化设备的精度要求。需要注意的是,安装时锁紧力矩要控制在0.8N·m左右,力矩过大会压溃皮带齿形,力矩不足则会导致啮合间隙过大,座体的安装基准面平面度要求控制在0.05mm以内,避免安装后座体倾斜导致齿面啮合不良,出现皮带偏磨的问题。
