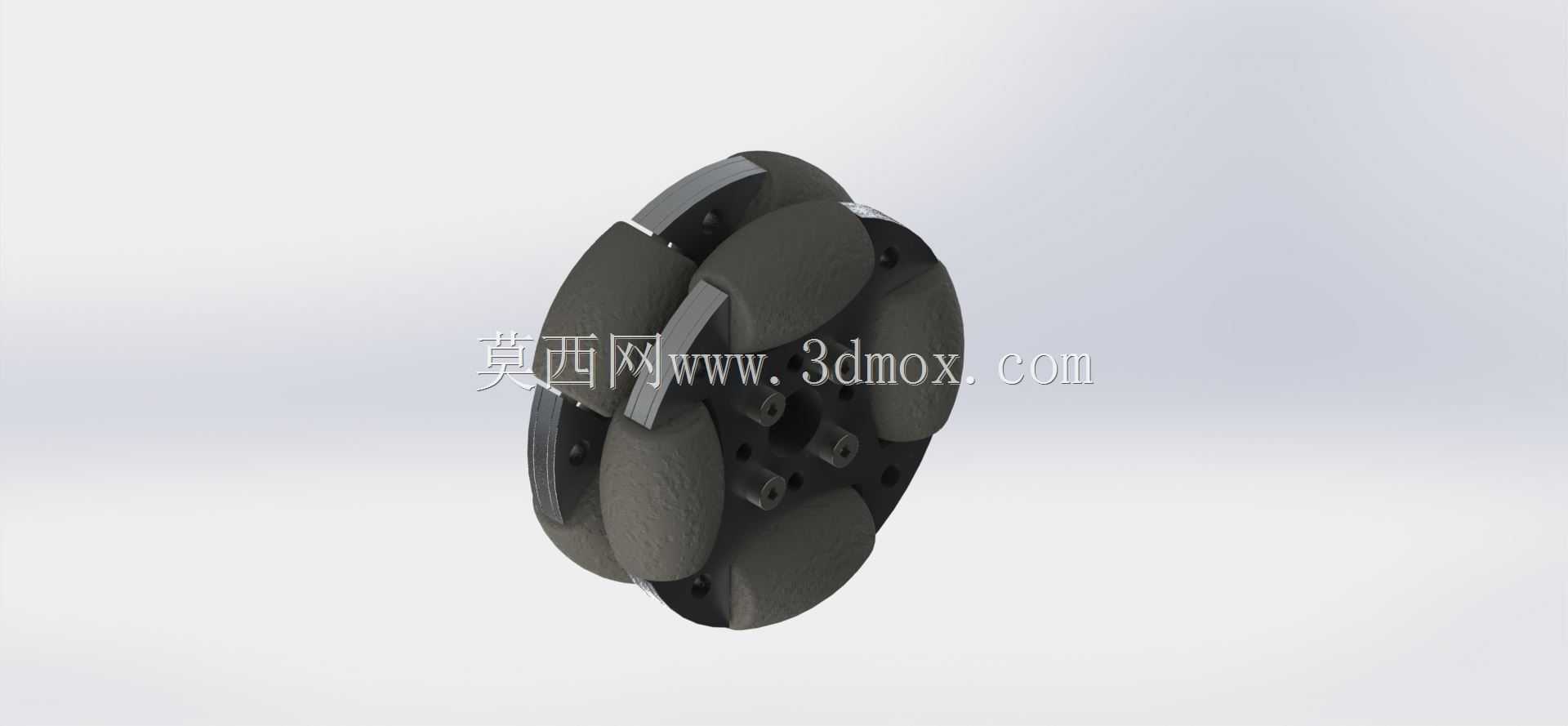

48毫米直径全向Omni移动轮结构设计

这款48毫米规格的全向轮，是小型移动机器人底盘行走系统的核心执行部件，在AGV分拣小车、教育竞赛机器人、仓储巡检机器人、桌面级移动作业平台上有着非常广泛的应用场景。区别于传统脚轮仅能实现转向+直行的移动逻辑，该轮组通过周向均匀布置的从动小滚轮结构，可在不改变轮体自身朝向的前提下，实现横向、斜向、原地旋转等任意方向的位移输出，大幅降低移动底盘的转向空间需求，尤其适配狭窄通道内的穿梭作业、密集点位的精准停靠场景。

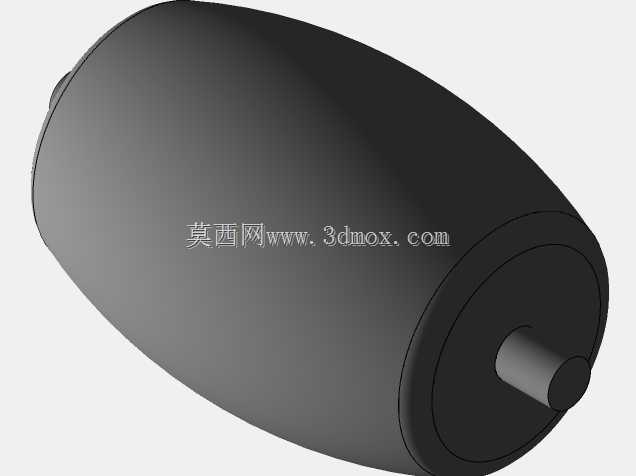

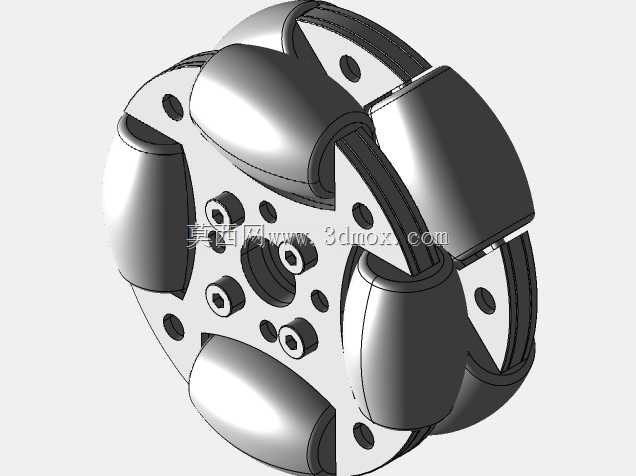

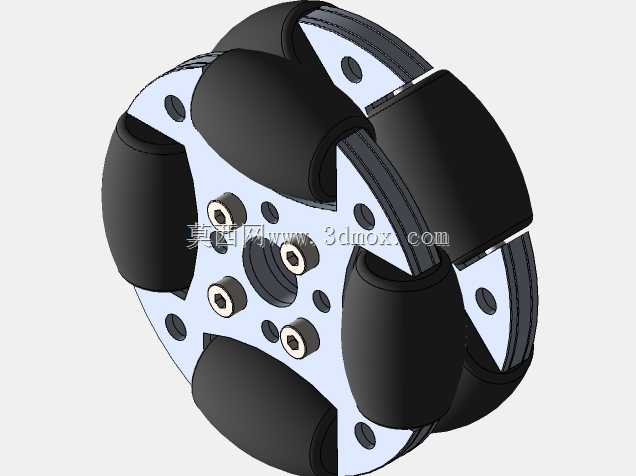

从实际功能特性来看，轮体主轮毂采用中心对称的辐条式布局，周向排布的8个包胶从动滚轮轴线与主轮轴线呈固定夹角，每个从动滚轮均可独立绕自身轴自由转动，当多个该规格全向轮按对称布局组成底盘轮系时，通过不同轮组的差速配合，即可解耦X、Y两个方向的移动速度与旋转角速度，无需额外配置转向舵机就能完成全向移动动作，有效简化底盘的传动结构与控制逻辑。滚轮外层采用高摩擦系数的弹性包胶材质，既可以保证行走过程中与地面的足够附着力，避免动力输出时出现打滑丢步，也能吸收地面微小凸起带来的振动，提升小型机器人行走过程的平稳性，降低轮组滚动产生的噪音。

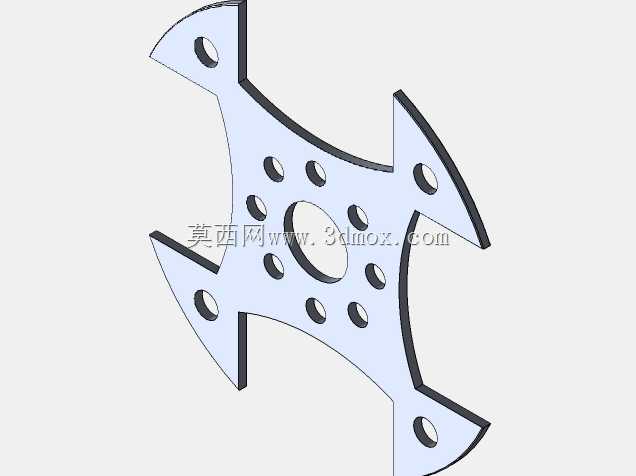

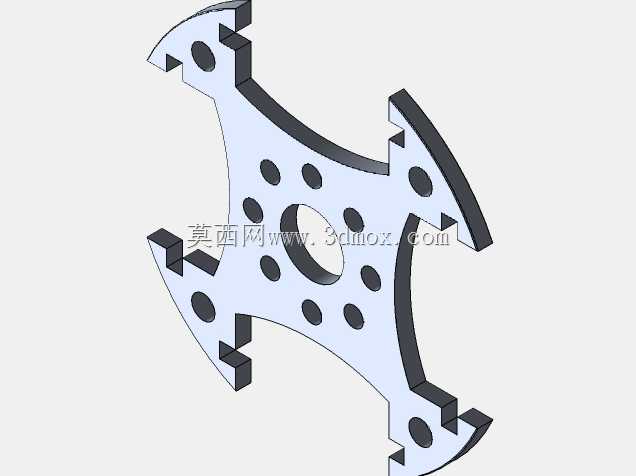

在设计思路上，这款轮组优先考虑了小型移动平台的安装边界约束，主轮整体外径控制在48毫米，轮毂中心预留了标准的安装孔位与定位止口，可直接适配市面上主流的小型直流减速电机、伺服舵机的输出轴规格，无需额外设计转接法兰即可完成装配，轮体整体厚度控制在紧凑范围内，不会占用底盘过多的横向安装空间，给底盘内部的电池、控制板、传感器布局留出足够余量。主轮毂上设计有均匀分布的减重镂空结构，在保证轮体整体结构强度、满足从动滚轮销轴安装固定需求的前提下，尽可能降低轮组自身的转动惯量，减少电机启动、制动时的动力损耗，提升小型移动平台的续航表现。从动滚轮的销轴采用过盈配合的方式固定在主轮毂的安装槽内，装配时无需额外紧固件即可锁定滚轮位置，同时预留了微小的装配间隙，保证滚轮转动顺畅无卡滞，长期运行也不会出现松脱偏移的问题。

在实际选型适配时，该轮组单轮额定负载适配1-2公斤级的小型移动平台，四个轮组搭配组成的底盘可承载4-6公斤的整机重量，完全覆盖教育机器人、小型巡检设备、桌面搬运平台的负载需求。轮体的安装孔位采用通用化尺寸设计，可兼容不同孔距的电机安装支架，设计人员在搭建底盘时无需针对轮组重新设计安装结构，可直接套用标准支架完成快速装配，大幅缩短移动机器人底盘的开发周期。
