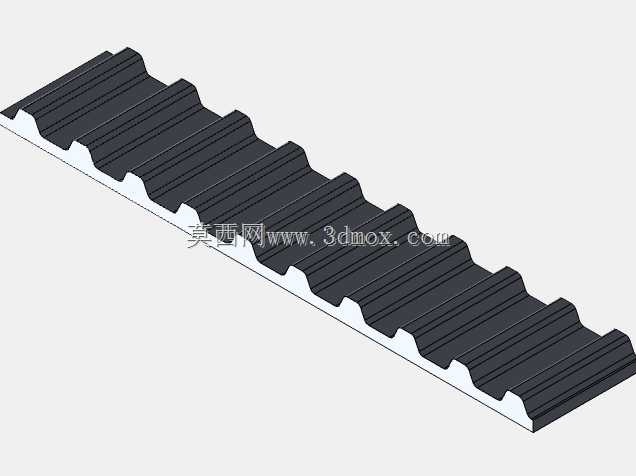

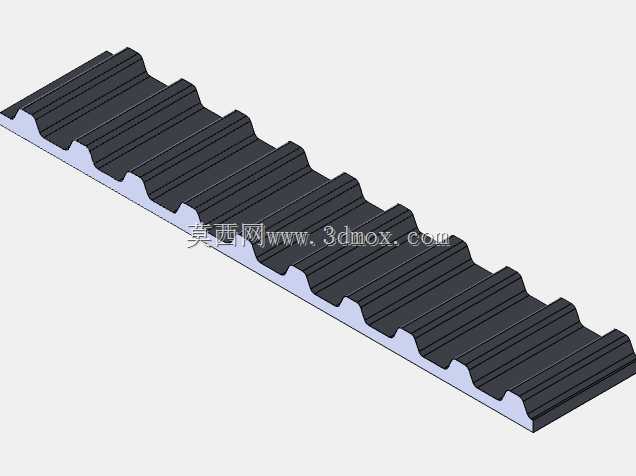

XL型5.08毫米节距同步正时皮带轮齿廓结构

在轻工自动化输送、小型精密机床进给、办公设备传动、纺织机械辅传动这类对传动比精度有要求的场景里，XL型小节距同步带轮是应用频次极高的传动部件，这类带轮依靠带齿与轮齿的精准啮合实现无滑差传动，相比平带摩擦传动能保证严格的传动比，相比齿轮传动又能缓冲吸振、降低安装时的中心距精度要求，适配中心距较大的传动布局。这个齿廓模型严格遵循XL型同步带的啮合基准设计，节距控制在5.08毫米，对应英制0.200英寸的标准节距参数，齿形轮廓做了适配带齿啮合的修形处理，齿侧间隙控制在合理范围，既保证传动过程中带齿能顺利啮入啮出，不会出现卡滞、爬齿的问题，又能避免间隙过大带来的传动回差，满足小负载精密传动的精度需求。从设计逻辑上看，这个齿廓是带轮三维建模的核心基准，建模时先通过齿廓曲线生成单齿截面，再按照节距参数沿带轮圆周方向阵列，就能快速生成完整的带轮轮齿结构，不需要反复核对齿形参数，能大幅缩短带轮类零件的建模周期。实际选型应用时，这个齿廓的尺寸边界直接决定了配套同步带的适配性，齿顶高、齿根圆角、齿侧夹角都和标准XL同步带的带齿参数完全匹配，安装时只要保证带轮的节圆与带的节线重合，就能实现平稳啮合，不会出现带齿偏磨、传动异响的问题。在小型包装机的送膜机构、3D打印机的轴传动结构、小型输送线的动力传递单元里，这类小节距同步带轮的应用非常普遍，设计时除了齿廓参数，还要结合实际负载计算带轮的有效啮合齿数，一般要求啮合齿数不小于6个，才能保证传动扭矩的可靠传递，避免带齿受力过大出现过早磨损。这个齿廓模型的截面参数可以直接导入到带轮的参数化建模流程里，调整带轮齿数、轮毂结构、安装孔位的时候，只需要基于这个基准齿廓做阵列和特征添加，就能快速生成符合标准的完整带轮模型，不需要从零开始绘制齿形曲线，能有效降低设计阶段的重复工作量，也能避免手动绘制齿形带来的参数偏差，保证加工出来的带轮和市售标准XL同步带完全适配，减少装配调试阶段的适配问题。
