搭载摄像头与激光雷达的四轮防滑移动机器人

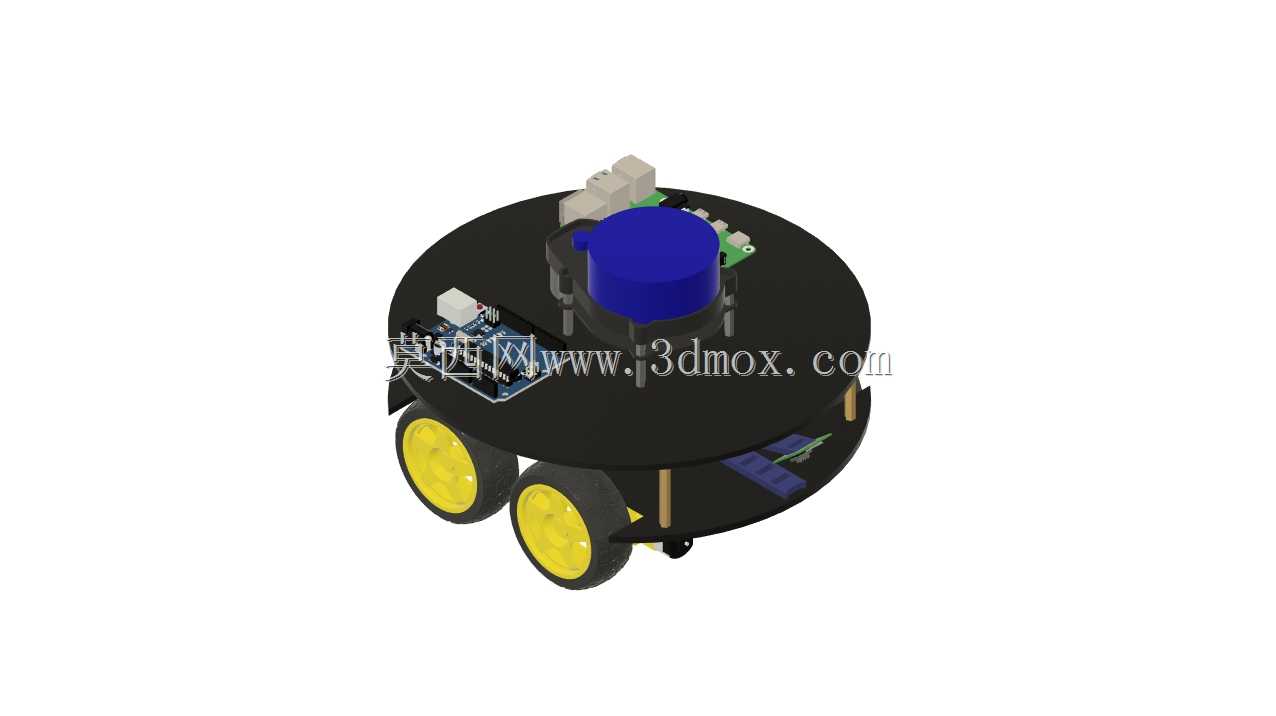

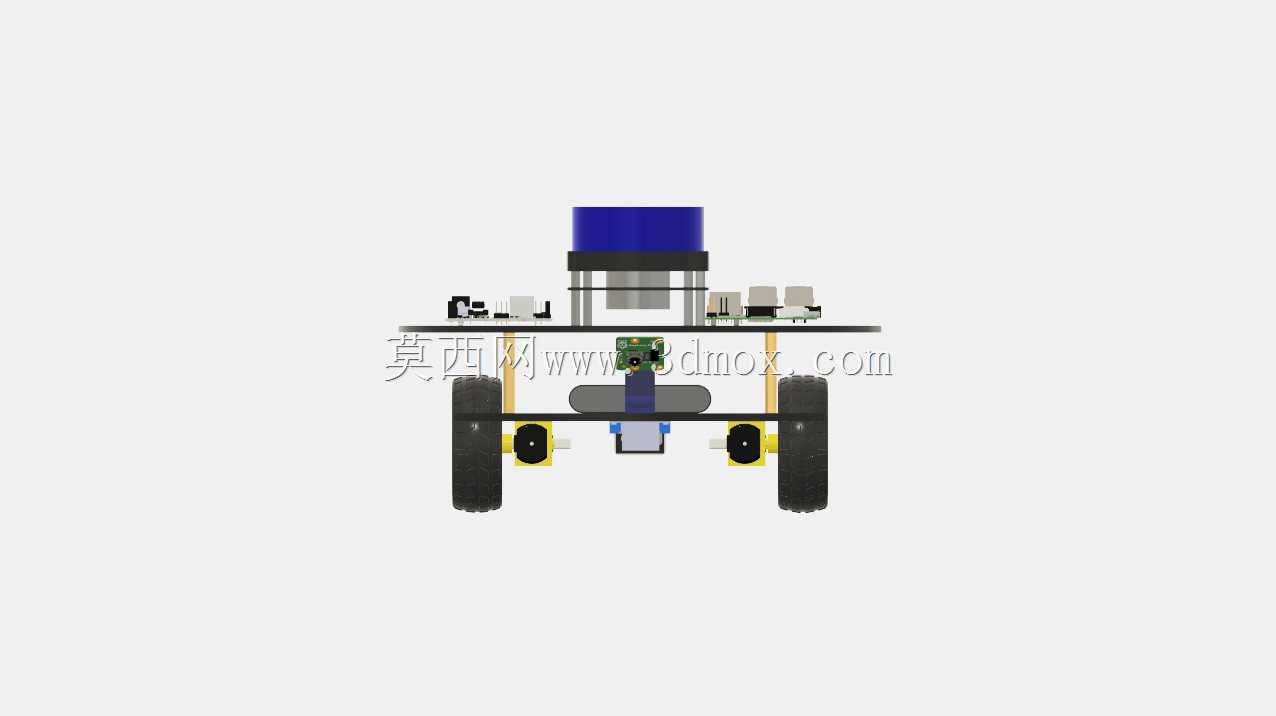

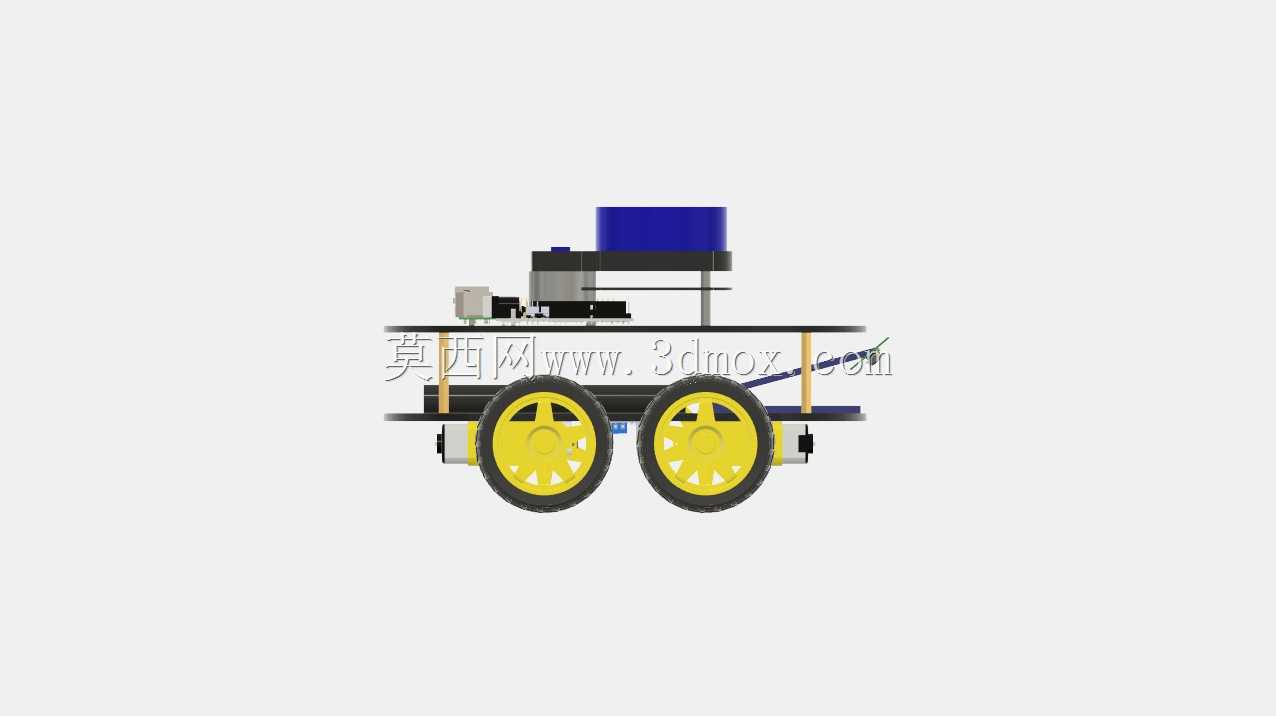

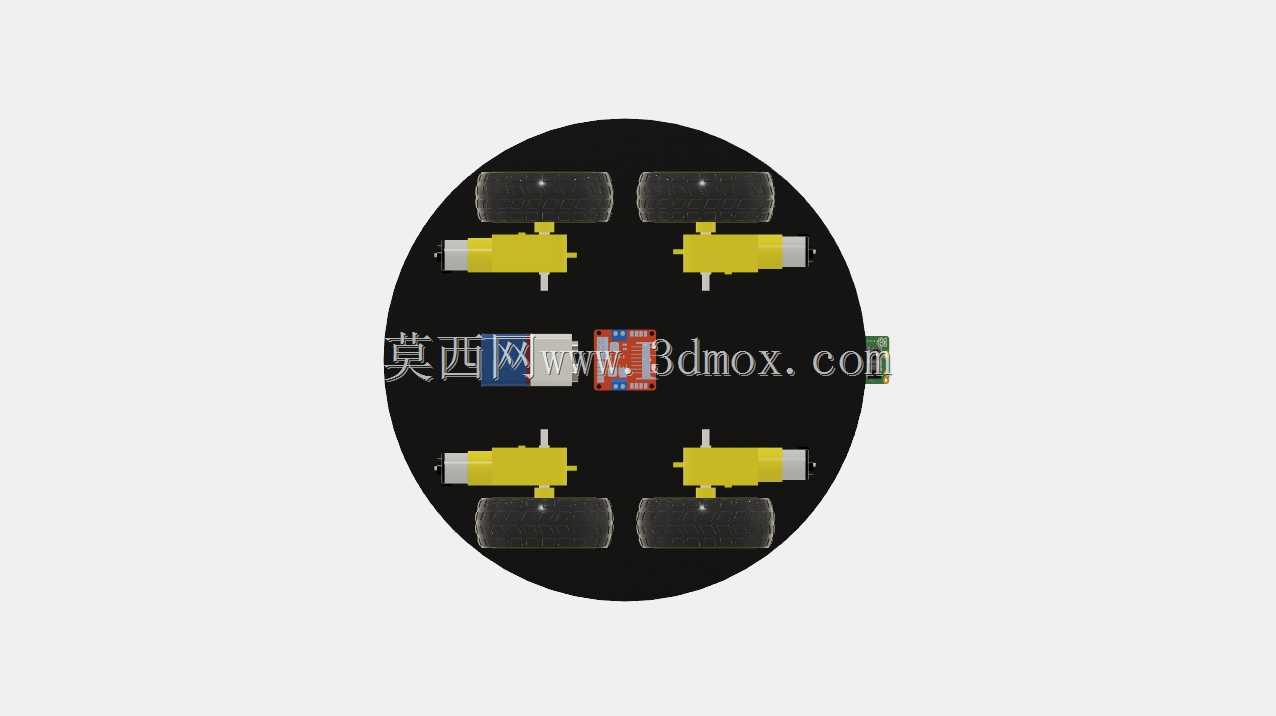

这款四轮移动机器人的结构设计围绕室内自主导航场景展开，可适配实验室巡检、仓储物料转运、教学实训等多种作业需求，整体采用圆形分层底盘布局，能在狭窄通道内实现零半径转向，规避传统差速底盘在局促空间内的转向死角问题。底盘驱动层采用四轮独立布置方案，搭配黄色防滑橡胶轮，轮组与底盘支架间预留足够的避震间隙，可应对室内地砖缝隙、小型线缆凸起等常见地面障碍，避免行驶过程中出现卡滞、打滑现象。上层搭载的激光雷达与摄像头采用分层安装设计，激光雷达布置于底盘中心高位，保证360度扫描无遮挡，可实时采集周围环境的点云数据完成障碍物检测与地图构建；摄像头布置于雷达侧方，可同步采集视觉信息，配合完成目标识别、视觉循迹等拓展功能。底盘上预留了树莓派、电机驱动板等控制元件的安装位，所有电子元件均采用螺接固定方式，安装孔位按照常用开源硬件的标准尺寸设计，方便使用者根据需求更换不同算力的控制板卡或拓展其他传感器。驱动部分采用L298N电机驱动模块，可独立控制四个轮组的转速与转向，配合防滑转向控制逻辑，能在光滑地面、轻度斜坡等场景下保持行驶轨迹的精准性，不会出现单侧轮打滑导致的轨迹偏移。设计阶段充分考虑了ROS框架下的仿真适配需求，整体结构的连杆参数、轮组转动惯量、传感器安装位姿均按照实际物理尺寸设置，可直接转换为urdf文件导入仿真环境，无需额外调整结构参数即可完成导航算法、运动控制逻辑的验证，大幅降低实物调试前的算法验证成本。底盘的走线槽沿底盘边缘布置，所有线束可隐藏于上下层板之间，避免线束外露干扰传感器扫描或被轮组卷入，上层板预留的拓展安装孔位可兼容机械臂、载物平台等附加模块，使用者可根据具体作业场景快速完成功能拓展，无需重新设计底盘主体结构。轮组的安装支架采用可调式设计，可根据地面情况微调轮组的下压高度，保证四个轮子始终与地面保持均匀接触压力，进一步提升行驶过程中的稳定性，避免因个别轮组悬空导致的动力流失。
