五英寸带耦合结构全向移动车轮

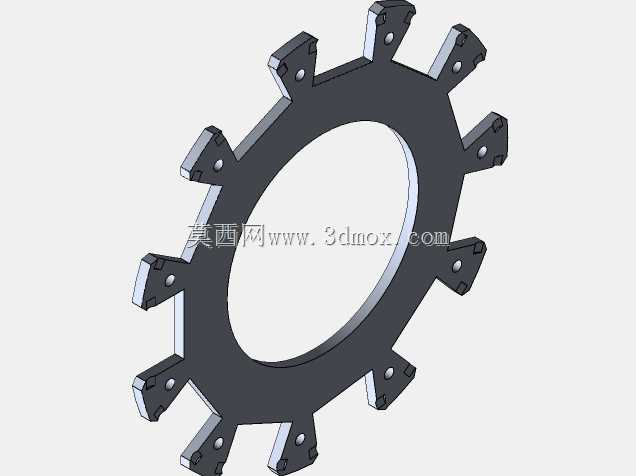

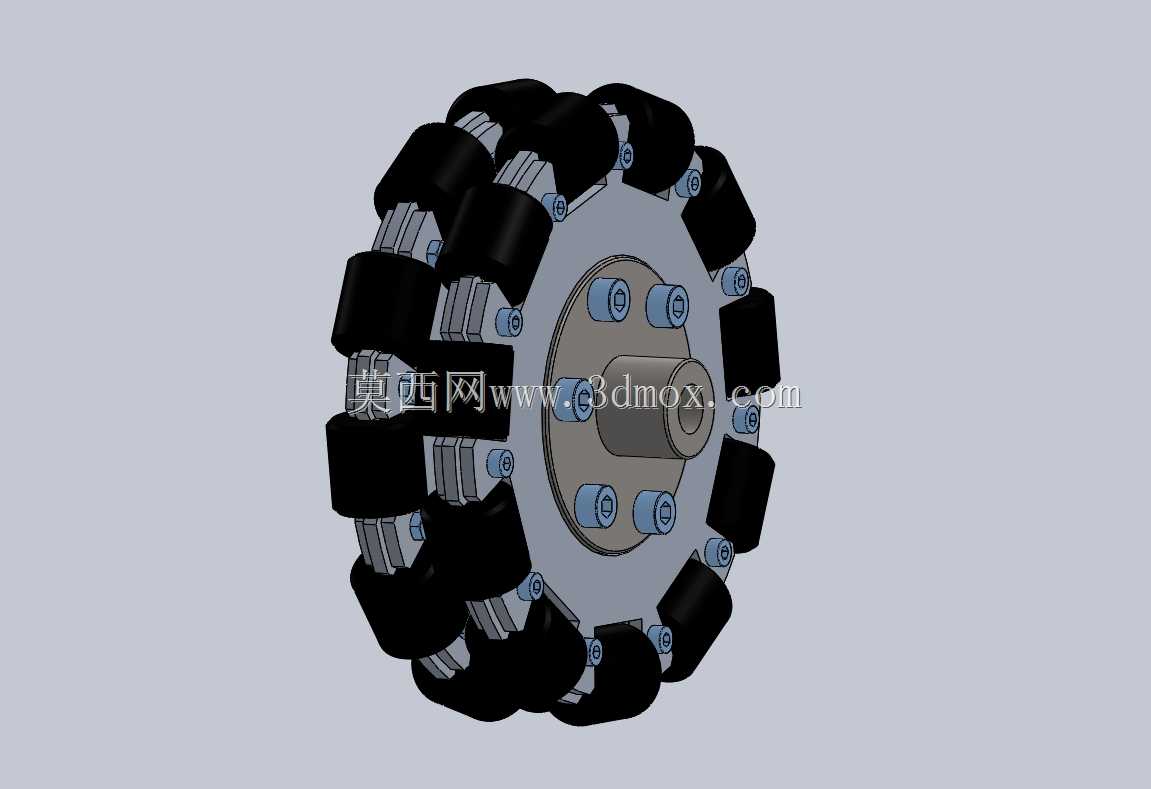

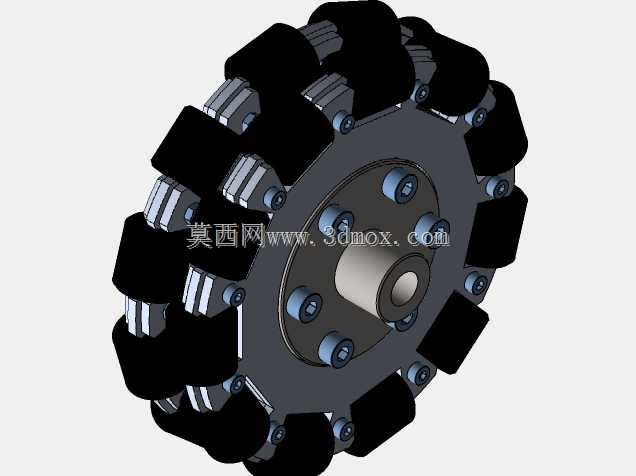

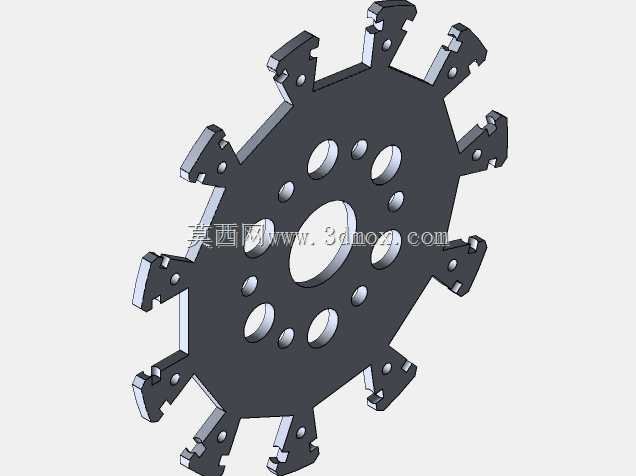

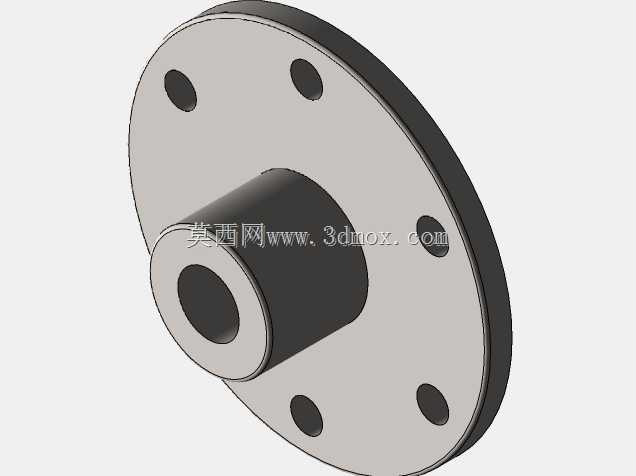

这类带耦合结构的全向轮，常被应用在AGV转运平台、教育竞赛机器人、窄通道巡检设备、仓储分拣移动载具等场景中，区别于传统定向轮与万向轮，它无需额外设置转向舵机结构，就能实现载具的原地自旋、横向平移、斜向行进等多自由度移动动作，能大幅缩减移动设备的转弯半径，适配空间局促的作业环境。该款车轮公称尺寸为五英寸，轮体主体采用轮毂加周向分布小辊子的结构形式，周向排布的黑色小辊子轴线与主轮轴线呈固定夹角，当主轮转动时，接触地面的小辊子可沿垂直于主轮行进方向自由滚动，通过不同车轮的转速差匹配，就能合成任意方向的移动矢量。轮毂中心设置的耦合连接结构，可直接与驱动输出轴实现定心连接，配套的紧固件安装位沿周向均匀分布，能保证动力传递过程中轮体的动平衡表现，避免高速运转时出现偏摆抖动问题。设计过程中需要兼顾轮体承载能力与滚动顺畅度，轮毂部分采用刚性结构保证连接强度，周向小辊子选用具备一定弹性的耐磨材质，既可以缓冲地面不平整带来的冲击，也能保证辊子与地面的有效接触，避免打滑影响移动精度。安装边界上需要注意，轮体周向的小辊子突出轮毂外圆，安装时需要预留足够的径向间隙，避免辊子转动过程中与载具底盘框架发生剐蹭，同时中心耦合位的配合公差需要匹配驱动轴的尺寸公差，保证连接无旷量，减少动力传递过程中的回程间隙。这类全向轮在多轮组合使用时，通常采用三轮或四轮对称布置形式，每个车轮独立匹配驱动单元，通过运动控制算法协调各轮转速，就能实现精准的全向移动动作，相比传统舵轮转向结构，它的结构更紧凑，控制响应速度更快，适合对移动灵活性要求较高的轻型载具使用。轮体上的每个小辊子都通过独立的销轴固定在轮毂支架上，辊子可绕自身销轴自由转动，销轴的固定结构做了防松设计，能避免长期运转后销轴脱出导致轮体失效，整体结构没有冗余部件，维护时仅需更换磨损的单个小辊子即可，无需整体更换轮体，能降低后期使用维护成本。
