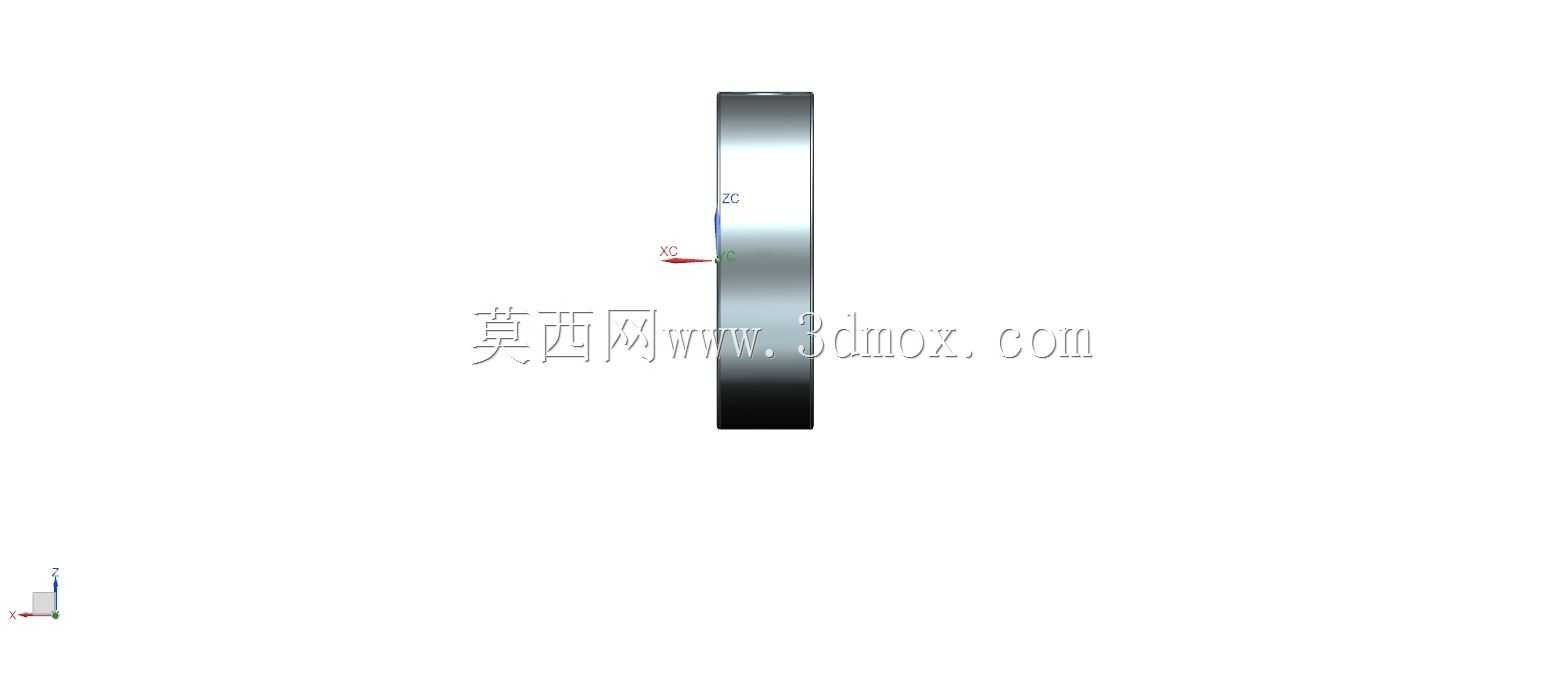

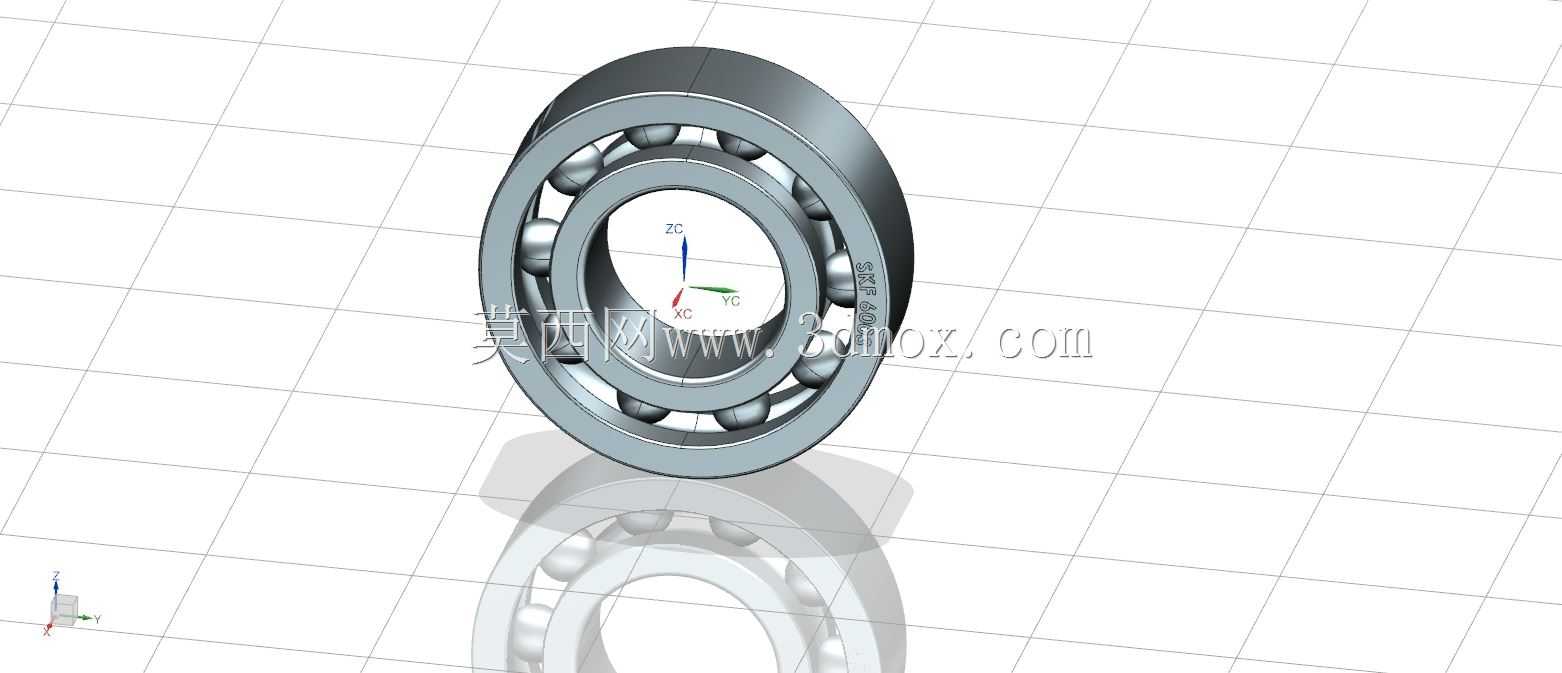

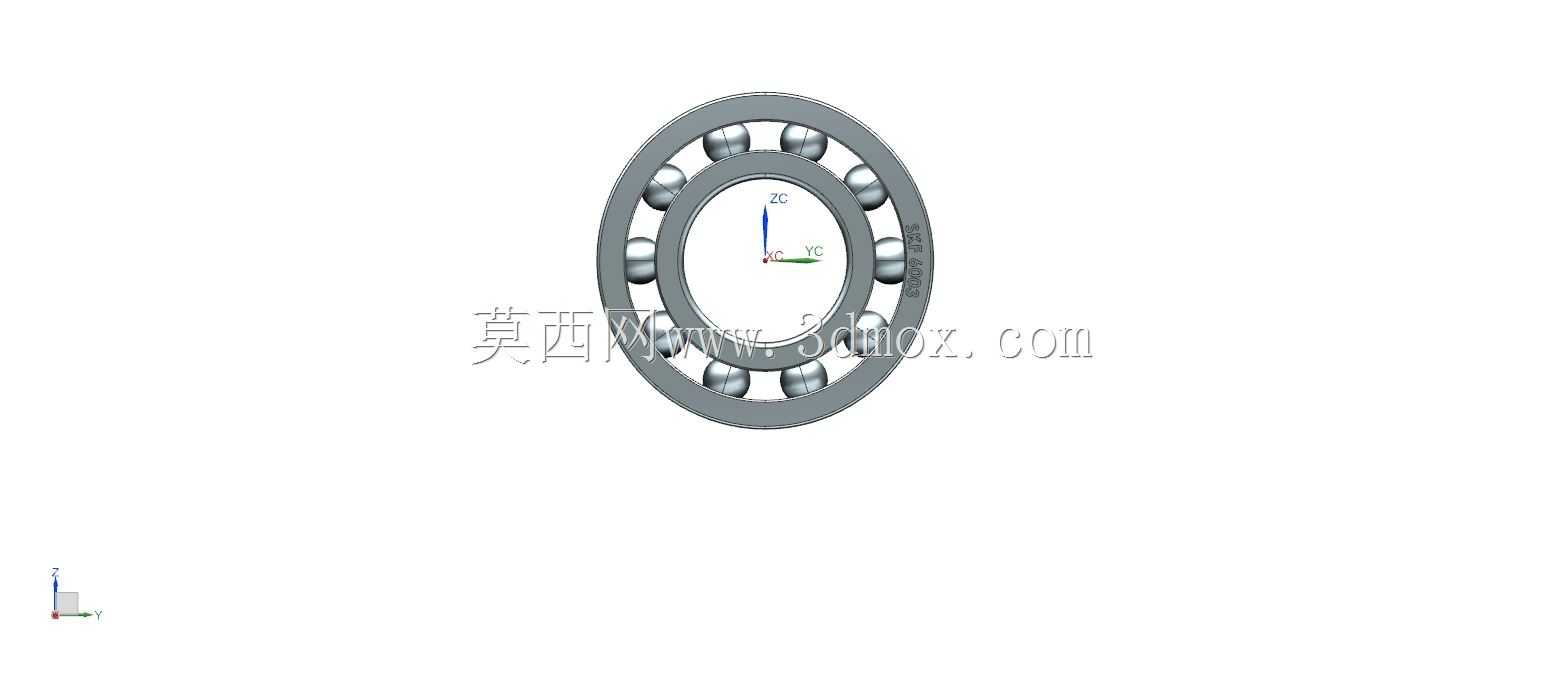

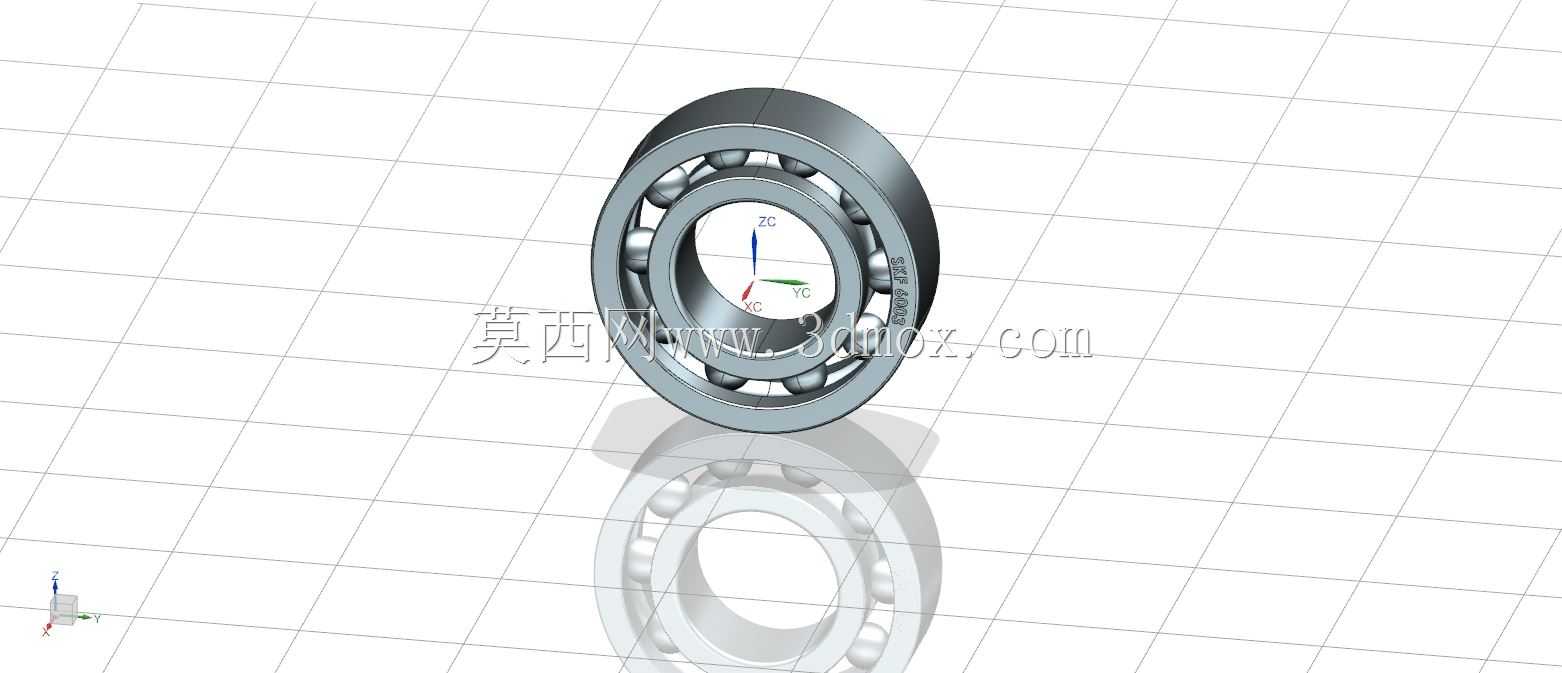

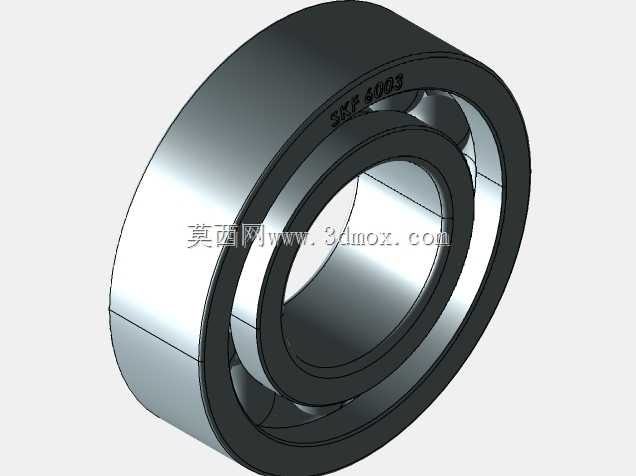

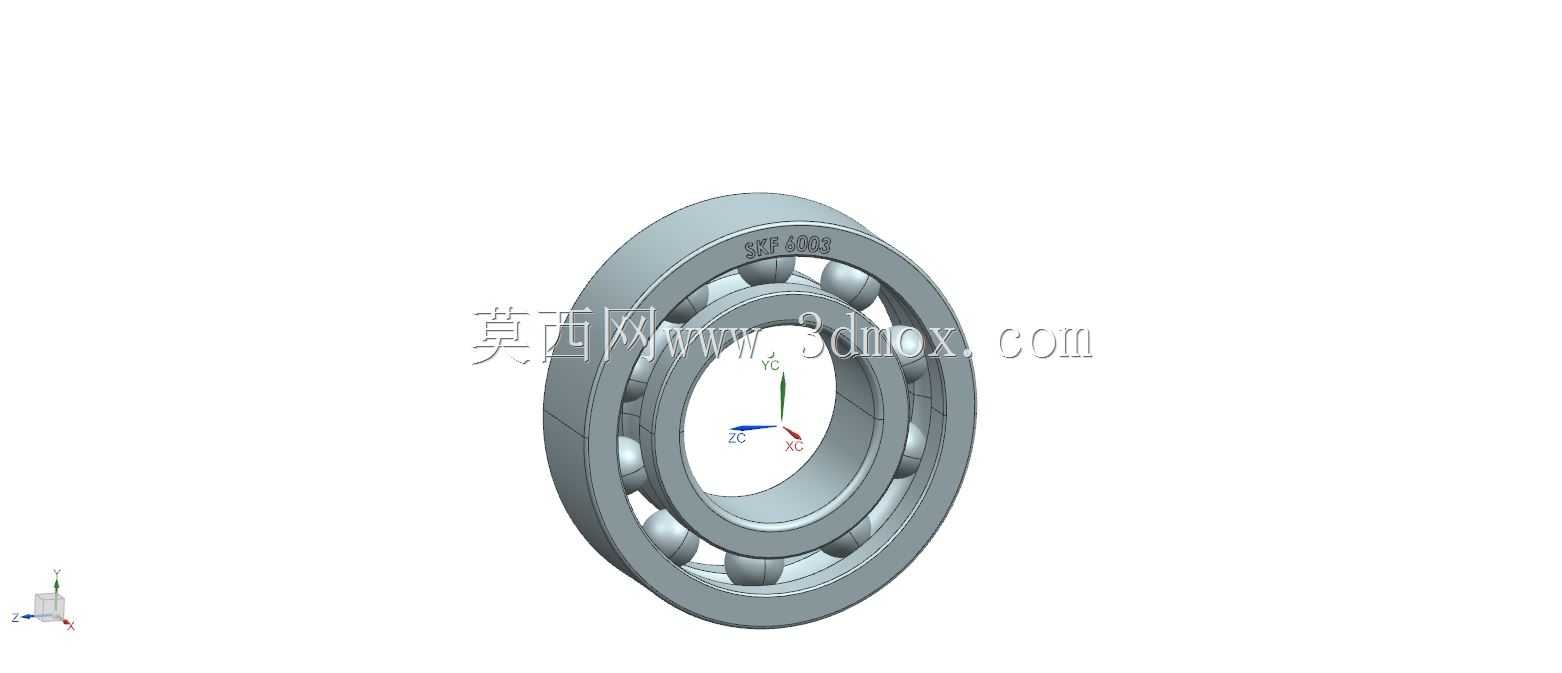

SKF6003深沟滚珠轴承结构设计

在各类旋转传动机构的设计选型中，深沟型滚珠轴承是应用覆盖范围极广的支撑部件，这款6003规格的轴承可适配中小载荷工况下的旋转轴系支撑需求，常见于中小型电机输出端、轻工输送设备辊筒支撑端、小型机床进给机构、家用机电产品旋转部位等场景，能够同时承受径向载荷与一定比例的轴向载荷，在轴系高速运转时可保持较低的摩擦损耗，维持旋转精度的稳定性。从结构设计逻辑来看，该轴承采用经典的深沟滚道构型，内圈与外圈的滚道曲率经过匹配优化，滚动体选用等直径钢珠，沿滚道圆周均匀排布，通过冲压保持架将各钢珠分隔开，避免运转过程中钢珠之间直接接触产生额外摩擦与磨损，同时保证每个滚动体在滚道内的运动轨迹稳定，不会出现窜动卡滞的问题。在实际安装适配环节，该型号轴承的内圈与轴采用基孔制过盈配合，外圈与轴承座孔采用基轴制过渡配合，安装时需注意配合面的清洁度，避免硬质杂质进入滚道内部造成滚道点蚀，影响轴承使用寿命。轴承的端面设计有标准倒角，可在压装过程中引导轴承顺利进入安装位，避免锐边刮伤配合面。从功能特性层面来说，该类轴承的摩擦系数较低，极限转速较高，在润滑条件良好的情况下可长期维持稳定运转，不需要频繁维护，对于安装空间受限的紧凑型传动结构，该型号的径向尺寸紧凑，轴向厚度较小，可有效缩减轴系的整体设计体积，不需要额外预留过大的安装空间。建模过程中严格遵循实际产品的几何拓扑关系，还原了内圈、外圈、滚动体、保持架各部件的装配间隙，滚道与钢珠的接触弧度完全匹配实际加工参数，可直接用于装配干涉检查、轴系载荷仿真分析、设备维修拆装模拟等场景，结构工程师在进行整机设计时，可直接调用该模型完成轴系的布局校核，核对安装边界尺寸，避免出现配合尺寸偏差导致的装配问题。在设备实际运行过程中，该轴承可有效降低旋转轴与支撑座之间的旋转摩擦阻力，约束轴系的径向与轴向窜动量，保证轴上传动部件的运转同轴度，避免因轴系偏移导致的齿轮啮合偏载、皮带跑偏等问题。针对不同的润滑工况，该轴承可适配脂润滑与油润滑两种方式，密封结构可根据使用场景选择开式或者带密封圈的构型，在粉尘较多的作业环境下可选用带接触式密封圈的版本，阻挡外界粉尘进入滚道，同时防止内部润滑脂泄漏，延长轴承的维护周期。
