超小型PWM直流电机调速控制装置

在桌面级电子制作、小型自动化实验台、教学实训装置这类空间紧凑的应用场景里，大体积的调速驱动模块往往会挤占核心执行件的安装空间，这类超小型直流调速控制装置的设计，正是瞄准了小空间内的直流电机转速调节需求。从实际使用场景来看，它适配3V到35V区间的直流供电，覆盖12V、24V这类常规低压直流供电场景，不管是学生做课程设计里的小型传送带样机、DIY爱好者制作的桌面小机床，还是小型设备上的送料驱动电机调速，都能直接匹配使用，不需要额外做电压转换的适配设计。

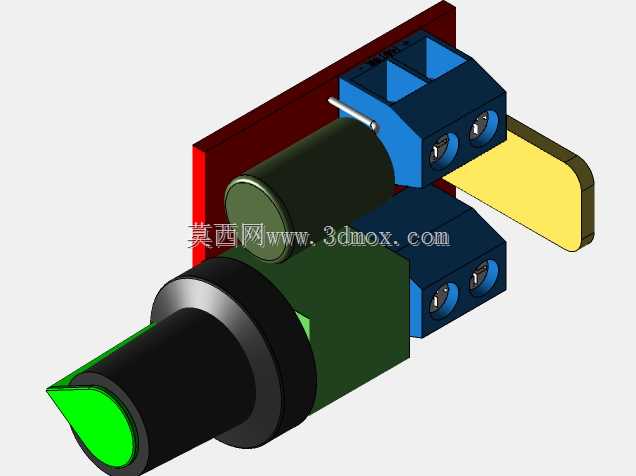

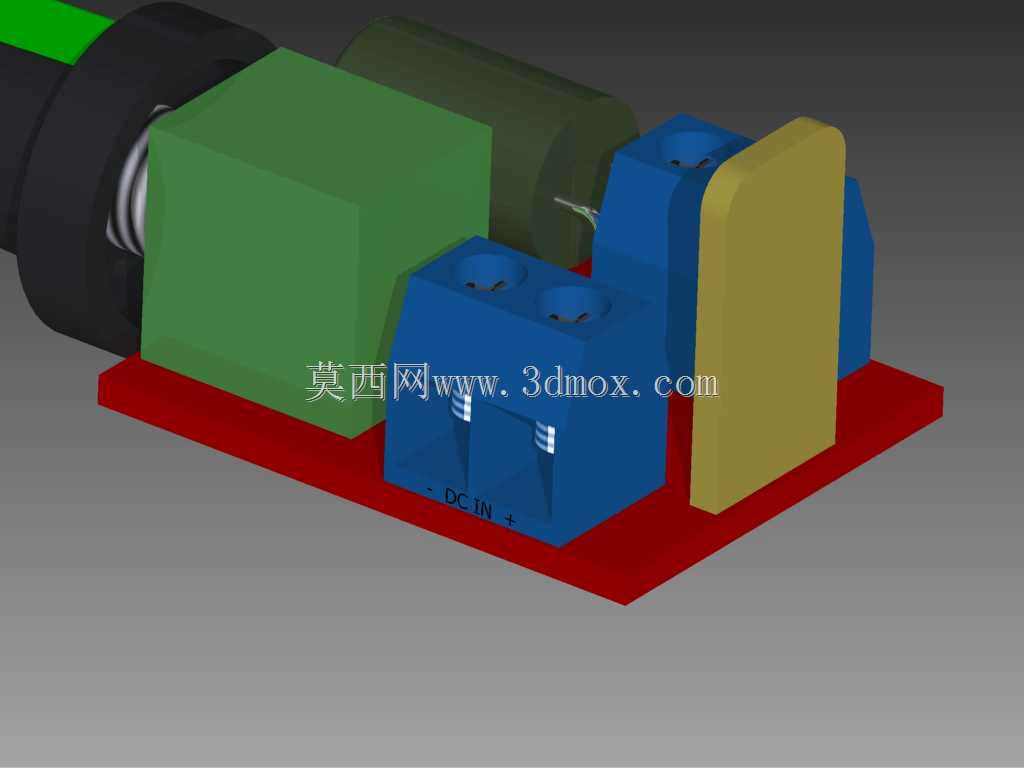

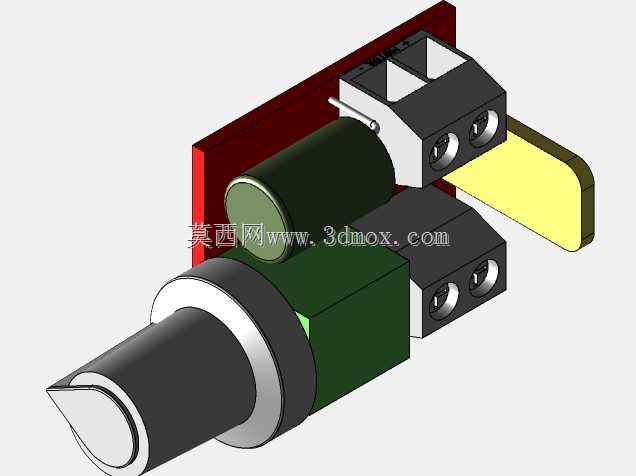

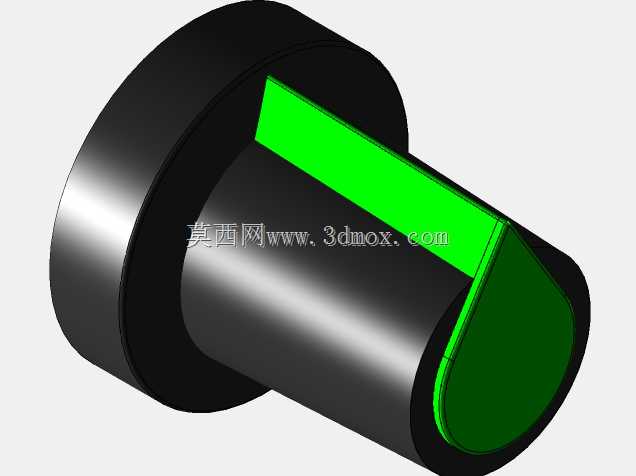

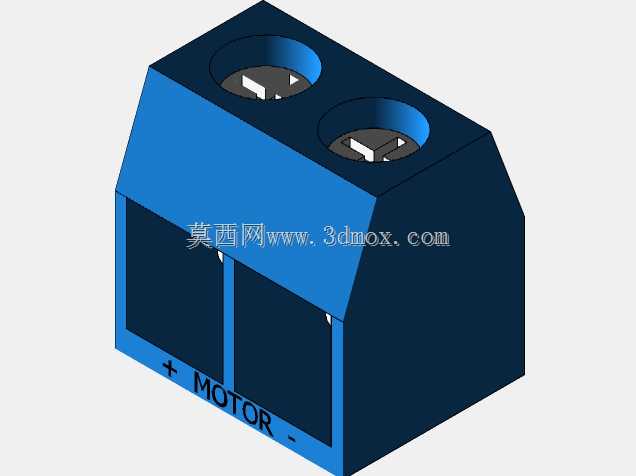

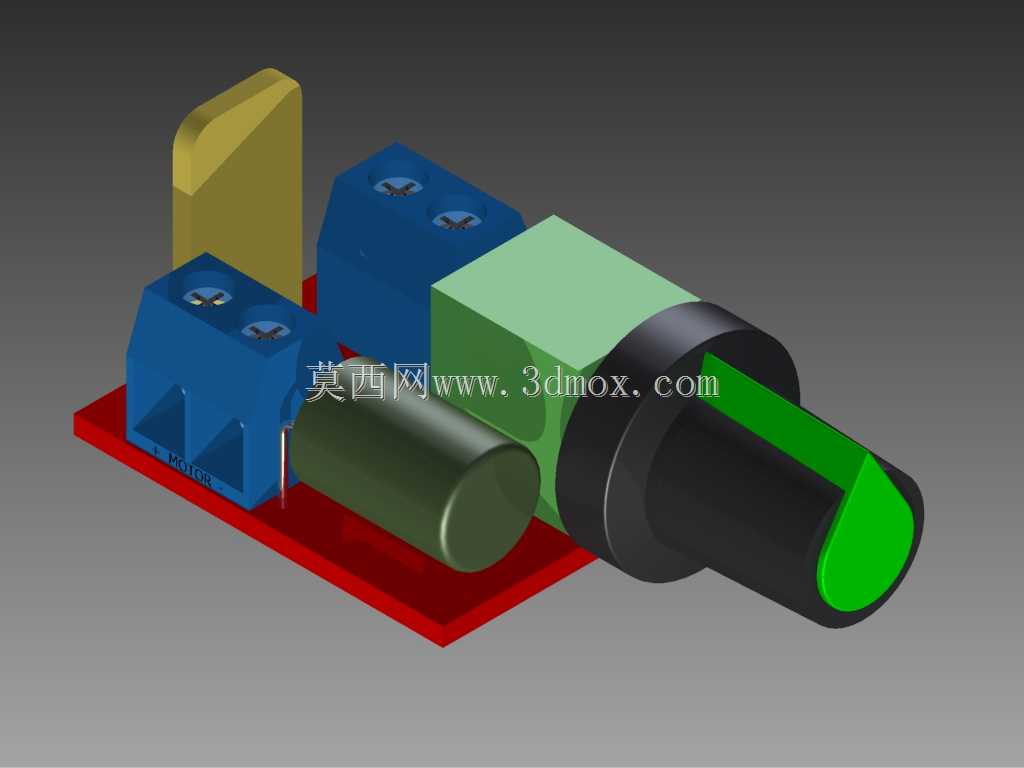

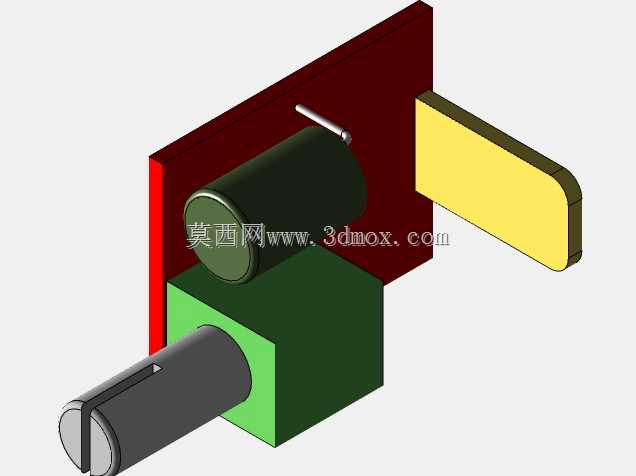

从结构设计思路来看，整个装置采用板载集成化布局，将功率调节回路、电位器调节端、接线端子全部整合在一块小型红色PCB基板上，没有额外的分体式接线部件，最大限度压缩了整体占用空间。接线端子采用蓝色快接式结构，分别对应电源输入与电机输出端，接线时不需要额外焊接，直接将剥好的线芯插入端子拧紧螺丝即可完成接线，能大幅降低现场装配的接线耗时。电位器调节端采用带绿色指示标识的旋钮结构，旋钮的旋转角度与输出占空比线性对应，操作人员可以通过旋钮上的绿色标识快速判断当前调速档位，在调试过程中不需要额外外接指示装置就能直观掌握调节幅度。板载的圆柱形电容元件紧贴PCB板面布置，与功率模块、电位器之间预留了足够的电气安全间隙，既避免了元件堆叠带来的散热问题，也能防止组装过程中元件干涉导致的装配故障。

从安装边界来看，整个装置的外形尺寸适配小型设备的电控仓内部安装，PCB基板的边缘预留了安装固定孔位，可以直接通过螺丝固定在设备的塑料壳体或者金属安装板上，不需要额外设计定制安装支架。装置的整体高度控制在较低范围内，即使是厚度较薄的桌面小型设备外壳，也能顺利完成内置安装，不会出现顶盖无法闭合的干涉问题。功能层面，它采用PWM脉宽调制的调速原理，相比传统的电阻分压调速方式，调速过程中电机的转矩损失更小，低速运行时电机不会出现明显的抖动堵转问题，在低速送料、转速微调这类对低速稳定性有要求的场景下，调速表现更平顺。装置的功率回路做了集成化散热设计，在额定负载范围内不需要额外加装散热片就能长时间稳定运行，进一步减少了附加部件的空间占用。在实际选型适配时，只需要确认被控直流电机的额定电压在适配区间内、工作电流不超过模块的承载上限，就可以直接替换原有驱动模块，不需要对原有设备的控制回路做大幅改动，适配门槛较低，适合小批量设备改装、原型机快速搭建这类对开发周期要求较高的场景。
