教学用三轴伺服机械臂结构设计

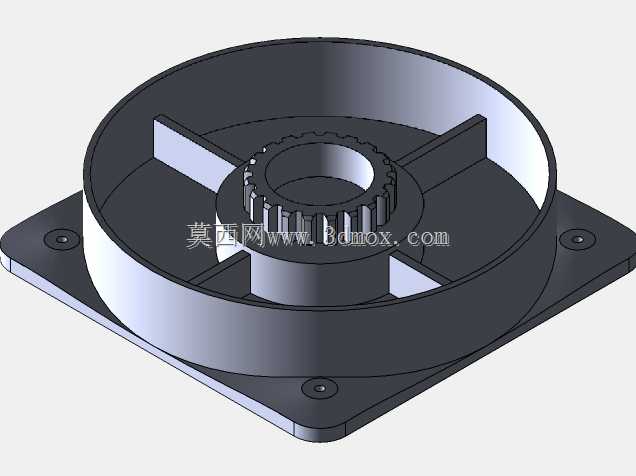

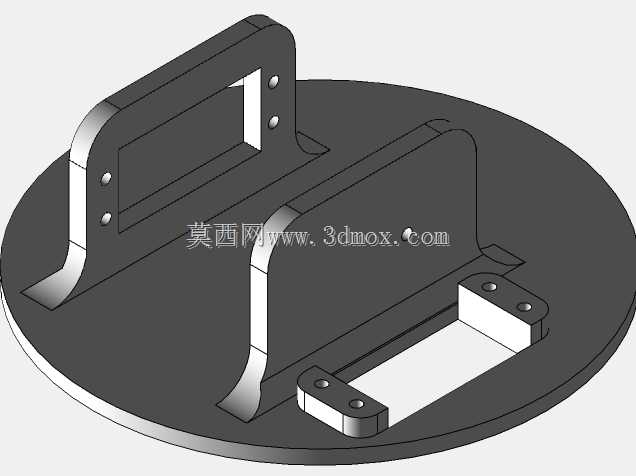

这款三轴关节式机械臂的设计定位非常明确，完全围绕机器人技术教学场景展开，没有做冗余的工业负载适配，所有结构设计都服务于教学演示、原理验证与基础操作实训的核心需求。从安装边界来看，设备采用圆形法兰式底座，底座预留四个对称分布的安装孔位，可直接固定在实训台架或者平整工作台面上，整体安装占用面积极小，不会占用过多实训场地空间，适合教学场景下多台设备同时排布开展分组实训。

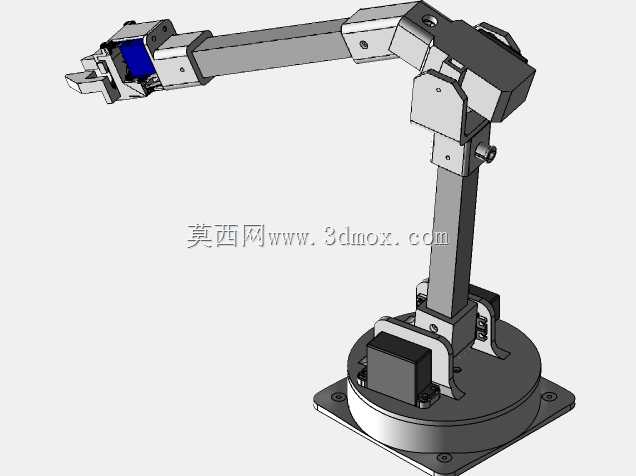

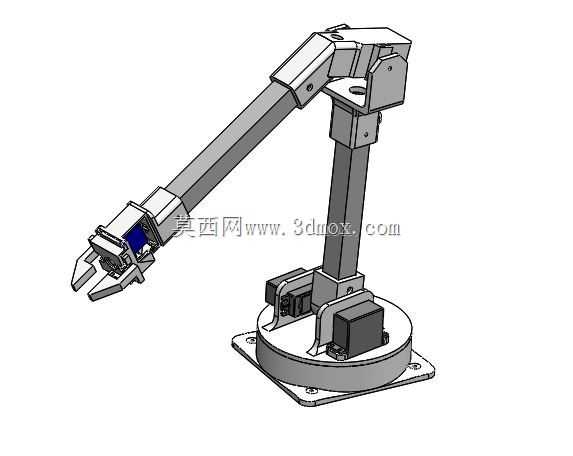

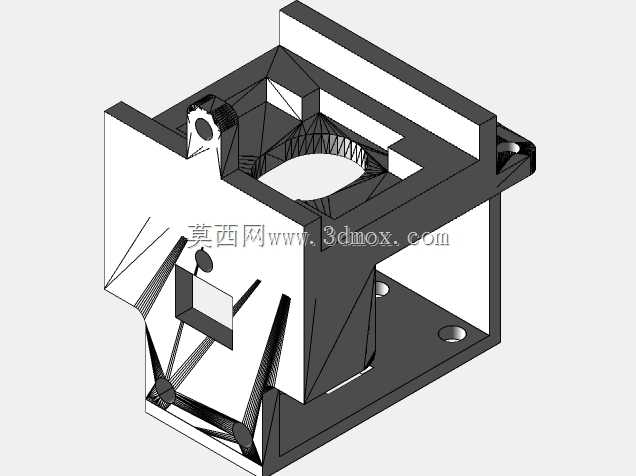

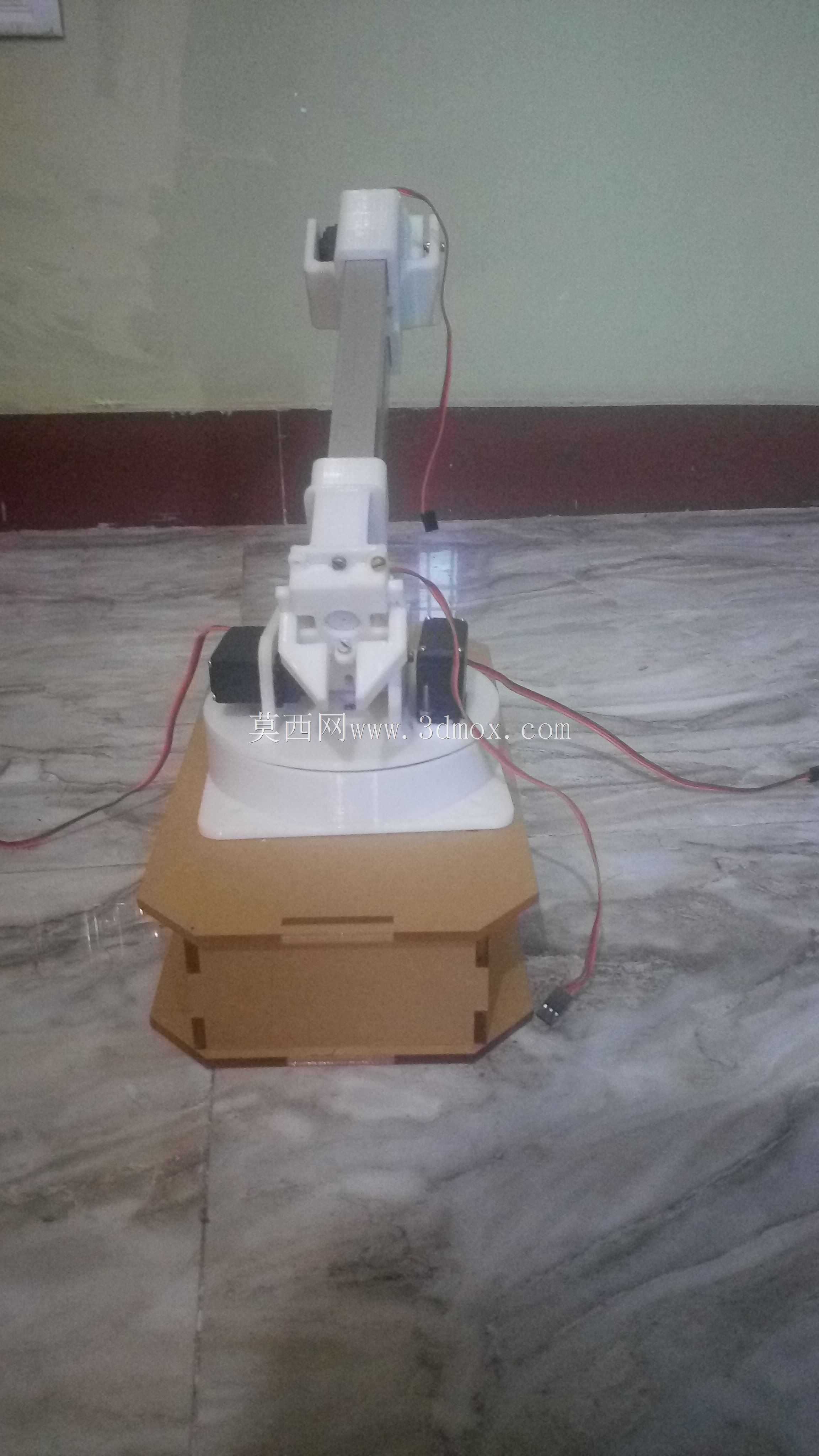

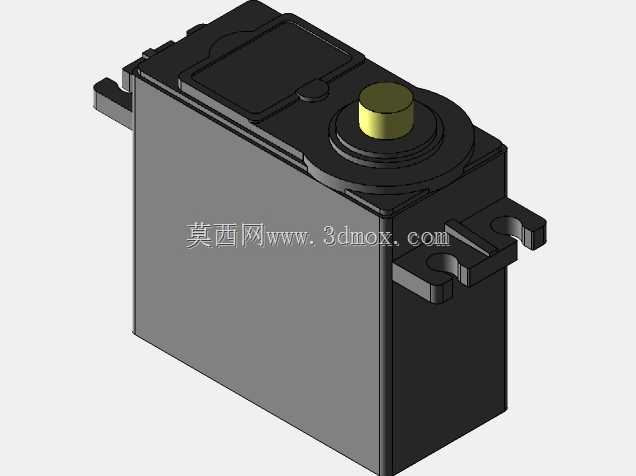

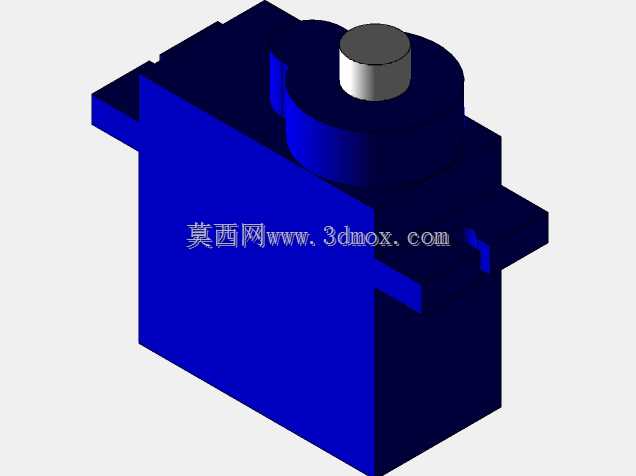

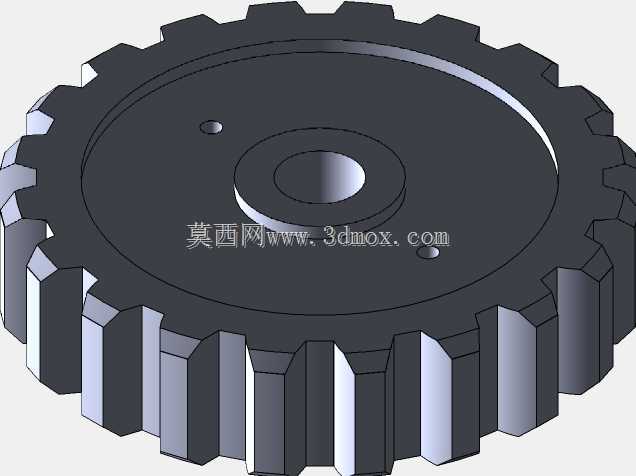

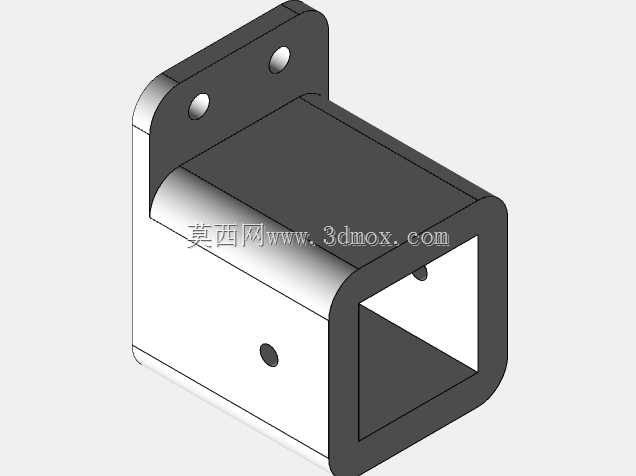

从功能特性上看，三个关节轴分别对应底座回转、大臂俯仰、小臂俯仰三个自由度，末端搭配平行夹爪式执行机构，可完成基础的点位移动、物料夹取搬运、轨迹模拟等实训操作，能够完整演示串联关节机器人的运动学原理、坐标变换逻辑、伺服控制基础等核心知识点。驱动部分采用伺服电机作为动力源，每台电机的安装位都做了嵌入式结构设计，电机本体嵌入对应关节的安装座内，既可以保护驱动部件不受实训操作中的磕碰损坏，也能让学习者直观观察到关节驱动的布置方式，理解关节传动的基本逻辑。

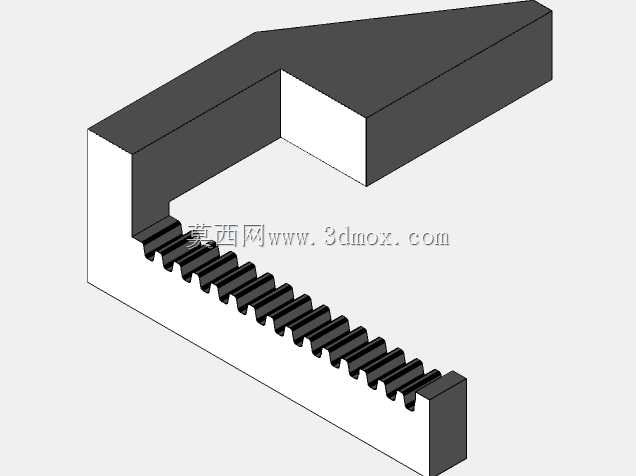

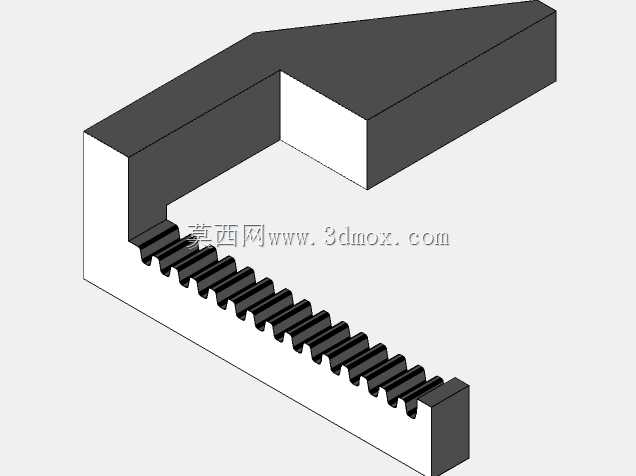

设计思路上完全兼顾了3D打印制作的可行性，所有结构件都做了壁厚优化与打印角度适配，没有出现大角度悬空、壁厚不均等容易导致打印失败的结构，普通桌面级FDM3D打印机即可完成全部结构件的制作，大幅降低了教学设备的制作成本，也适合学习者自行制作组装，在装配过程中理解机械结构的配合关系、紧固件选型、传动间隙调整等实操技能。末端夹爪的开合行程做了合理限制，可适配教学场景下常用的小型实训工件，比如塑料方块、模拟工件等，夹爪的夹持力通过结构限位做了约束，不会因为操作不当夹坏实训工件或者造成操作危险。

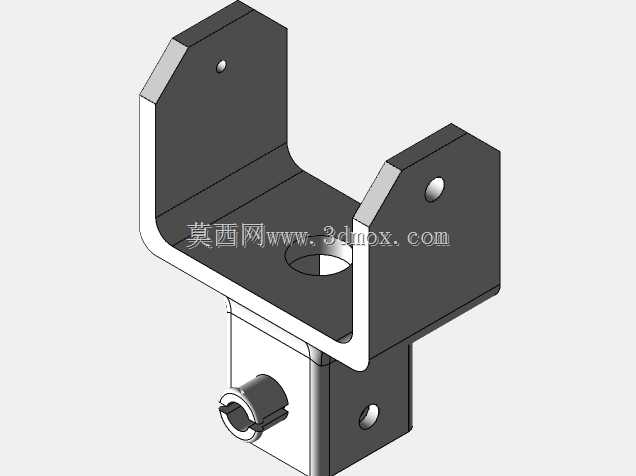

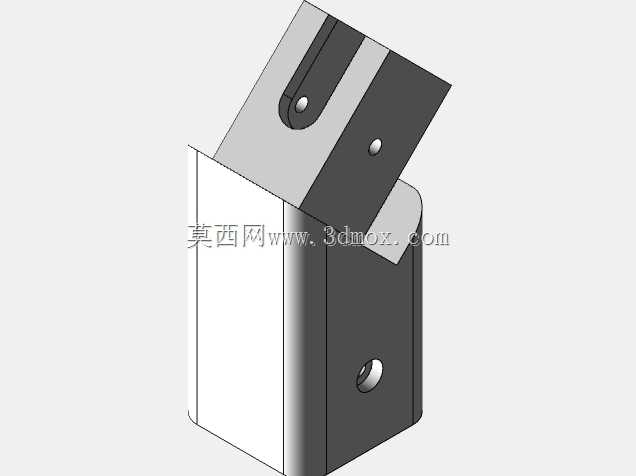

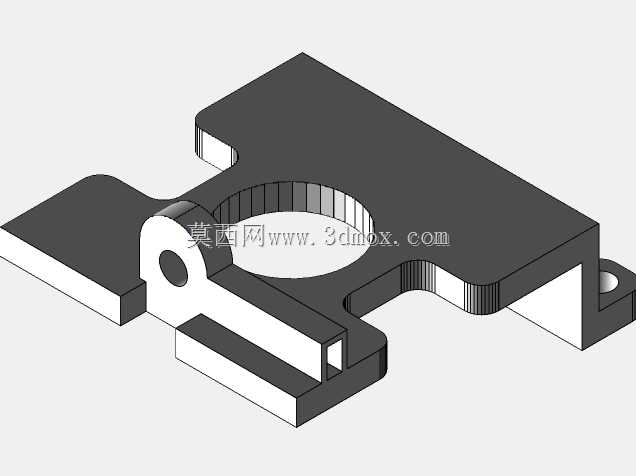

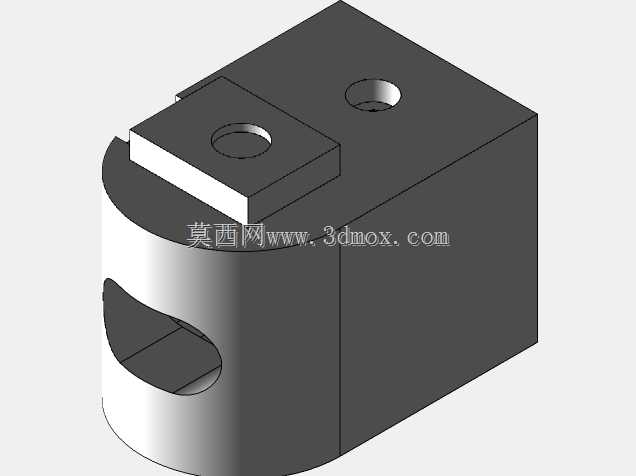

需要明确的是，这款机械臂的结构强度、驱动扭矩、重复定位精度都没有按照工业负载场景做设计，仅适用于无负载或者极轻负载的教学演示场景，不能用于实际生产中的物料搬运、加工上下料等负载作业，这一点在结构选型阶段就做了明确的取舍，优先保障教学场景下的易制作、易拆解、易观察的需求，舍弃了工业场景所需的高刚性、高负载、高精度设计，让整个设备的结构足够直观，学习者可以快速理解串联机械臂的核心构成，不需要面对工业设备复杂的密封、布线、防护结构带来的理解障碍。关节处的铰接结构采用了简洁的销轴配合设计，装配难度低，也方便学习者拆解后重新组装，理解关节转动副的配合公差要求，整个设备的布线空间都预留了开放式的走线槽，方便学习者观察伺服电机的线路布置，学习机器人本体的布线规范基础。
