C型热电偶温度传感元件结构设计

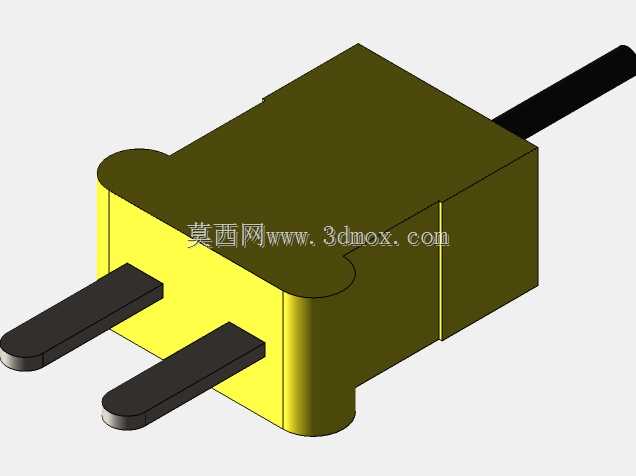

在工业高温测温场景中，C型热电偶是适配超高温工况的核心测温元件，常被部署在真空烧结炉、高温合金热处理炉、单晶生长设备等长期工作温度超1600℃的场景中，这类场景对测温元件的结构稳定性、抗热震性能都有极高要求，常规铠装热电偶难以满足长期服役需求。这款C型热电偶的结构设计，首先从安装适配性出发，主体采用方型塑壳基座，壳体做了圆弧过渡处理，避免直角结构在安装磕碰时产生应力开裂，同时方型结构能够在安装卡槽内实现周向防转，无需额外设计防转销结构，简化安装流程。基座前端伸出的两个扁平插脚是信号输出端，插脚做了圆角导边处理，既能够避免插装时刮伤对接插座的接触弹片，也能在插装过程中起到导向作用，插脚的间距按照工业通用接插件标准设计，可直接适配市面上多数热电偶专用接线插座，无需定制转接件。基座尾部伸出的出线端做了应力释放结构，线缆与壳体衔接处做了加厚包胶处理，能够避免设备运行过程中线缆反复弯折导致的线芯断裂问题，同时出线方向与插脚轴线垂直，能够适配侧面走线的安装空间，减少布线时的线缆弯折半径要求。从设计思路来看，这款结构没有采用传统热电偶的螺纹安装方式，而是采用插拔式快装结构，能够大幅缩短现场更换测温元件的时间，在需要频繁更换测温元件的试验炉场景中，能够有效降低设备停机时长。壳体的尺寸边界控制紧凑，整体宽度不超过20mm，厚度不超过15mm，能够适配狭小空间内的测温点布置，比如多温区炉的密集测温点位安装，不会出现相邻元件干涉的问题。在结构细节上，壳体内部的偶丝固定结构设计了双层定位槽，能够将两根偶丝完全分隔开，避免高温下偶丝绝缘层失效导致的信号短路问题，同时插脚与偶丝的连接部位采用压接加焊接的双重固定方式，能够避免高温下接触电阻增大导致的测温误差。外壳选用的耐高温绝缘材质，能够在200℃以下的环境温度中长期工作，完全覆盖热电偶接线端的常规工作温度范围，同时材质本身具备一定的抗油污、抗切削液腐蚀能力，能够适配冶金、材料加工等现场环境较为复杂的工况。在实际选型使用时，需要注意安装时插脚的对接深度要到位，确保接触面积足够，避免接触电阻影响测温精度，同时尾部线缆的弯曲半径不能小于线缆直径的5倍，避免损伤内部屏蔽层，影响信号抗干扰能力。
