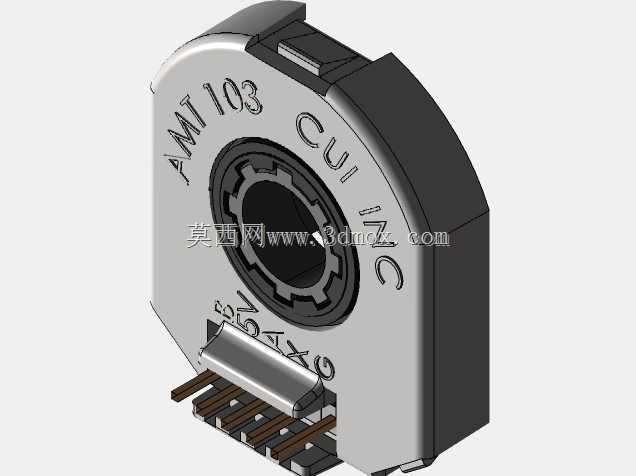

AMT103-v增量式空心轴旋转编码器结构

在自动化产线的伺服位置反馈、小型机电设备的转速采集、医疗设备的运动行程检测场景里，这类空心轴旋转编码器是非常常见的传感部件，不需要额外设计联轴器结构，能直接套在被测转轴上完成安装，大幅缩减传动链路的间隙误差，这也是当初做这个结构建模时最先考虑的应用适配点。从结构设计逻辑来看，这款编码器采用半包围式的壳体造型，主体外壳做了切边处理，不是完整的圆形轮廓，侧边的平面结构可以直接贴合安装基准面，不需要额外设计定位止口就能限制编码器本体随转轴转动，安装时只需要预留对应平面的贴合空间，就能快速完成装配定位，比传统圆形外壳的编码器省掉了防转支架的设计工作量。中心的空心轴孔做了带齿形的内轮廓，适配配套的轴尺寸适配器，不同直径的被测转轴不需要更换编码器本体，只需要更换对应规格的适配衬套就能完成匹配，这种模块化的适配设计能覆盖3mm到8mm区间的常见转轴尺寸，对于小批量设备研发的选型来说，能减少很多备件库存的压力。引脚部分采用直插式的焊针结构，焊针做了等间距排布，间距符合常规接插件的标准尺寸，既可以直接焊接在PCB板上做板载安装，也可以通过配套的接插件引出线束，适配不同的设备布线需求，焊针根部做了凸台限位结构，焊接时能控制焊锡的爬升高度，避免焊锡溢到壳体内部影响内部码盘的正常工作。壳体的材质选型上，主体采用高强度的工程塑料注塑成型，侧面的黑色部分做了加厚的筋位处理，能承受安装时的锁紧力，不会因为固定螺丝的扭矩过大出现壳体开裂的问题，金属标识面做了平整处理，表面刻印的型号标识不会因为长期使用出现磨损脱落，方便后期设备维护时的部件识别。安装边界方面，编码器整体的轴向厚度控制得比较薄，对于安装空间局促的小型设备，比如桌面级的协作机械臂关节、小型传送带的辊轴端，不需要预留太大的轴向安装空间，外径轮廓的切边设计也让径向的安装尺寸比同规格圆形编码器更小，不会和周边的走线、结构件产生干涉。内部的码盘腔体做了密封式的结构设计，壳体合模处的缝隙做了错位挡边，能阻挡车间环境里的粉尘、切削液雾气进入腔体内部，避免码盘被污染导致的信号丢脉冲问题，在普通工业车间的环境下不需要额外做防护外壳就能直接使用。做这个三维建模的时候，特意把轴孔的配合公差、安装面的平面度、焊针的位置度都做了参数化的约束，不管是做设备的装配干涉检查，还是后期做安装支架的结构设计，都能直接提取模型里的尺寸参数，不需要反复核对二维手册里的零散尺寸，能减少结构设计阶段的尺寸核对工作量，也能避免因为尺寸看错导致的安装干涉问题。
