立式多关节夹持型工业机械臂结构设计

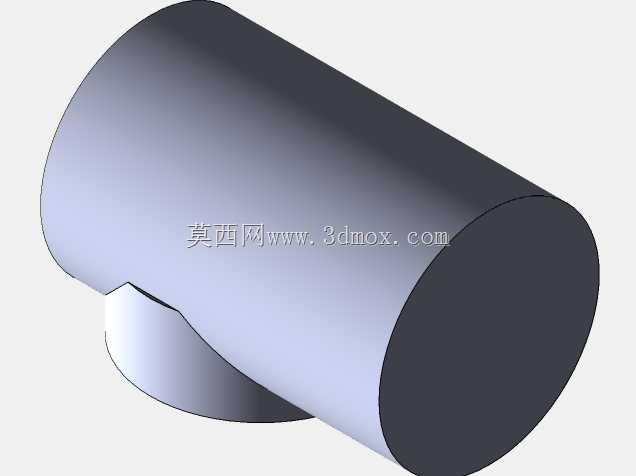

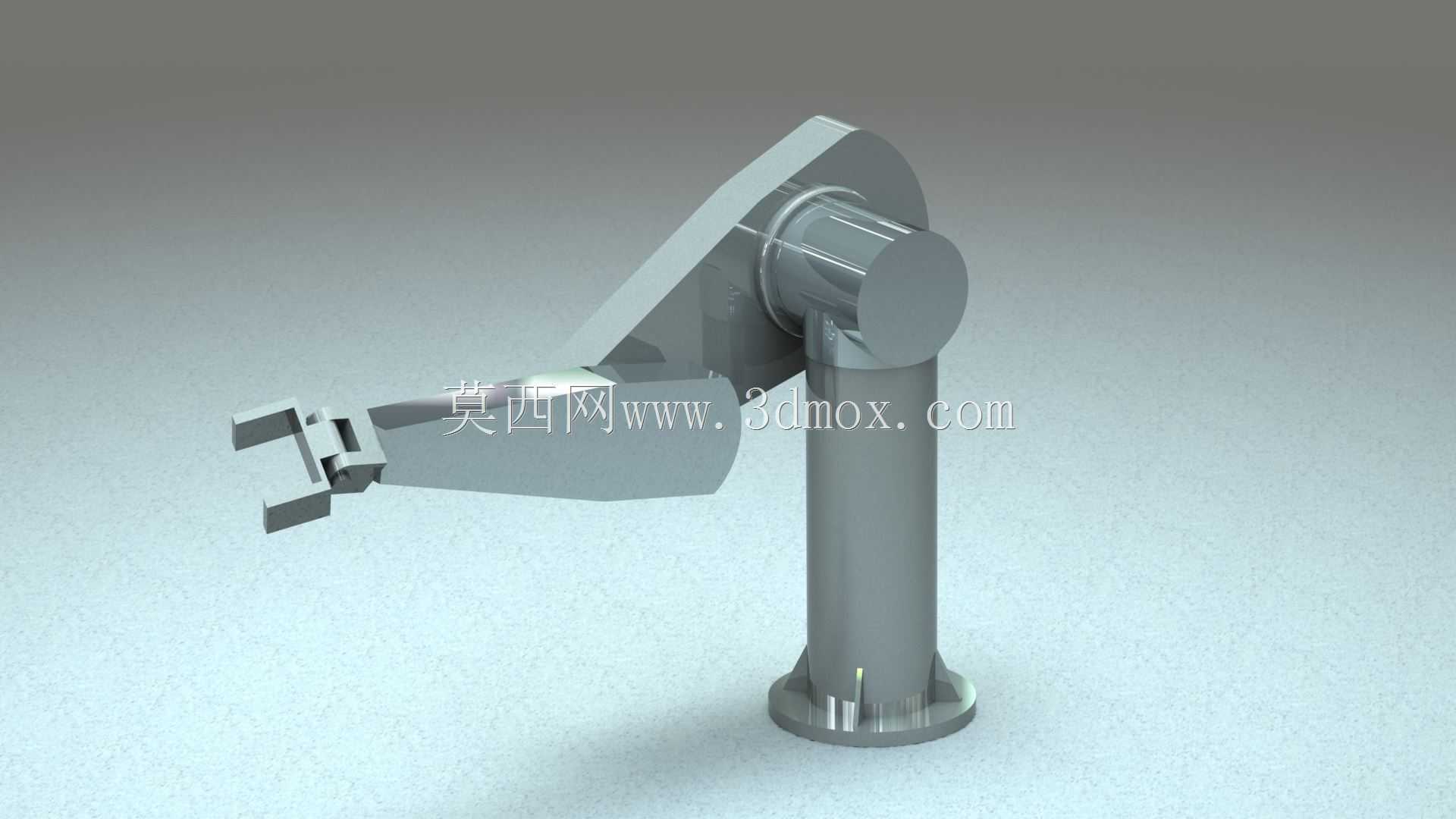

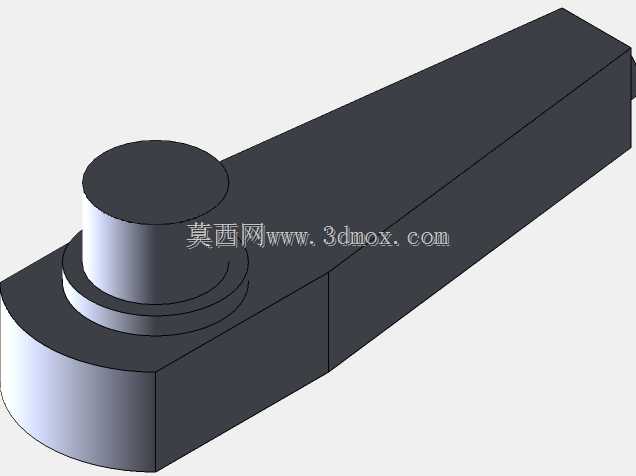

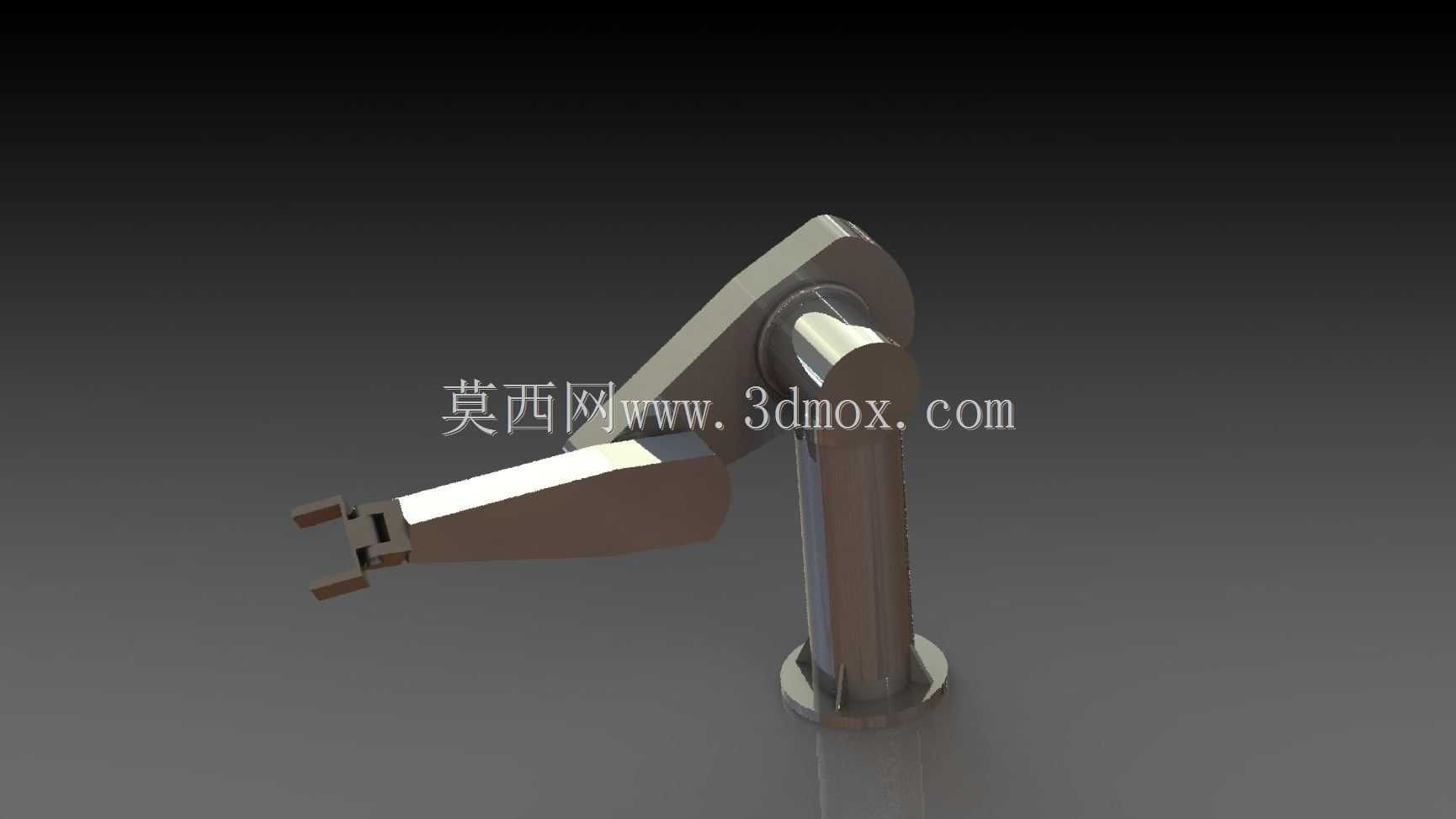

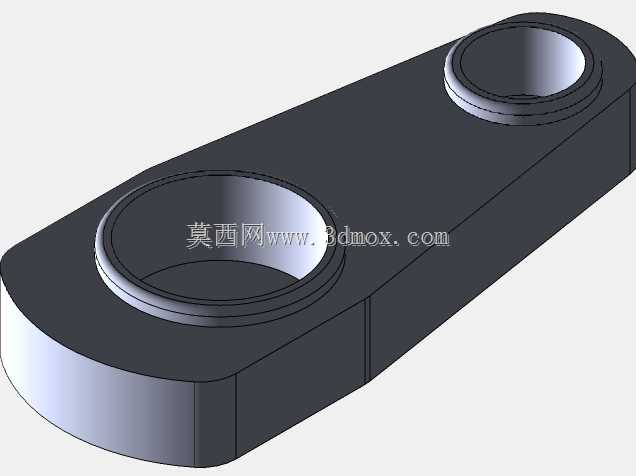

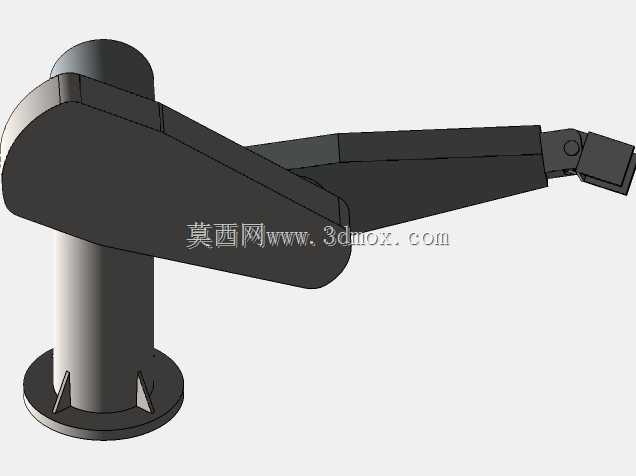

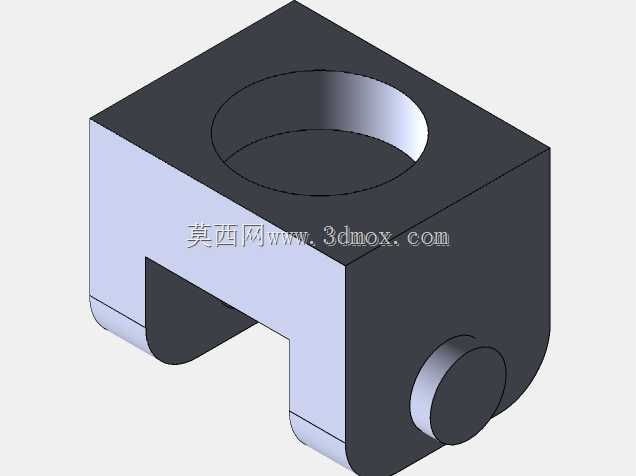

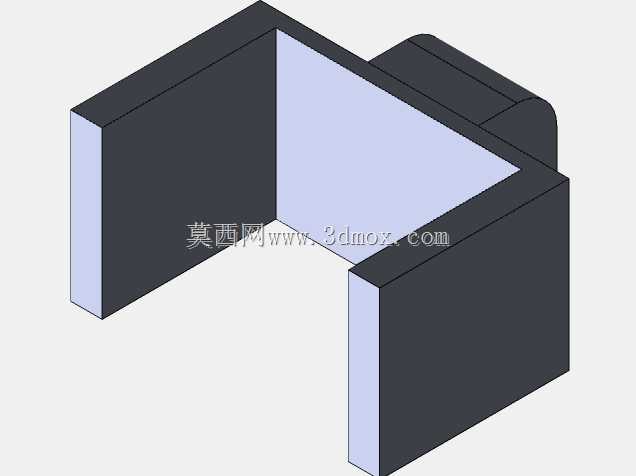

这款立式关节型机械臂的结构设计，核心围绕小负载工位的重复搬运、上下料作业需求展开，底座采用圆形法兰式安装结构，安装面预留均匀分布的紧固孔位，可直接固定在设备工作台面、流水线侧方机架或者专用工装台架上，安装边界需预留臂体全回转的空间范围，避免周边机架、料架对臂体摆动造成干涉。从结构布局来看，立柱作为整个臂体的支撑基础，内部预留了走线空间，可容纳驱动线缆、气路管线从底座接入后延伸至各关节与末端执行器，避免管线外露造成的剐蹭、积尘问题。大臂与立柱的连接关节采用回转支承结构，可实现水平方向的大范围回转，大臂自身的俯仰关节可带动小臂完成上下方向的位移调整，小臂末端连接的夹持器采用平行夹爪结构，夹爪的开合行程适配常见的小型工件、毛坯件、加工半成品的夹持尺寸，夹爪接触面可根据实际夹持工件的材质更换防滑垫、V型块等适配配件，满足不同形状、材质工件的稳定夹持需求。在实际产线应用中，这类机械臂可适配机床加工工位的工件上下料，完成从料仓到机床夹具的工件转运，也可用于装配工位的小零件搬运、分拣工位的工件分类摆放，替代人工完成重复性的取放作业，降低人工操作的劳动强度，同时提升作业位置的重复定位一致性。设计过程中优先考虑了结构的刚性平衡，臂体的截面采用变厚度设计，在关节连接位置做了加强筋结构，避免臂体伸展到最大行程时出现端部下垂、抖动的问题，各关节的驱动安装位预留了标准的伺服电机、减速器安装接口，可根据实际负载需求选配对应扭矩的驱动组件，不需要对臂体主体结构做额外修改。末端夹持器的连接法兰采用标准接口尺寸，除了标配的平行夹爪，也可更换吸盘、焊枪、打磨头等不同执行端，拓展设备的适用场景，覆盖更多轻负载的工业作业需求。臂体的活动范围覆盖了以底座安装中心为圆心的环形作业区域，在安装布局时可根据臂长参数规划料架、加工设备的摆放位置，最大化利用臂体的作业行程，减少无效的空走动作，提升单工位的作业效率。
