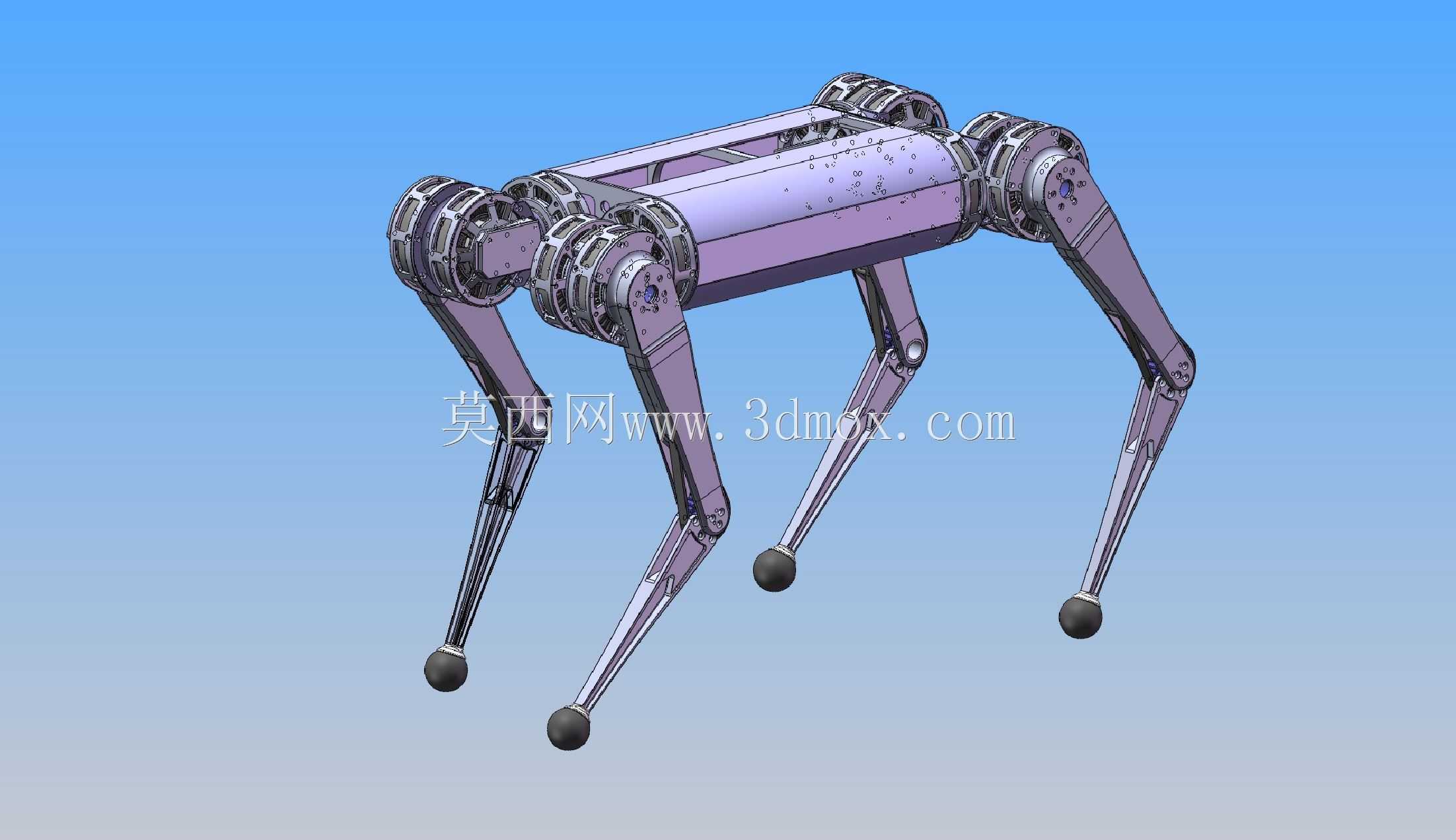

四足仿生猎豹行走机器人结构设计

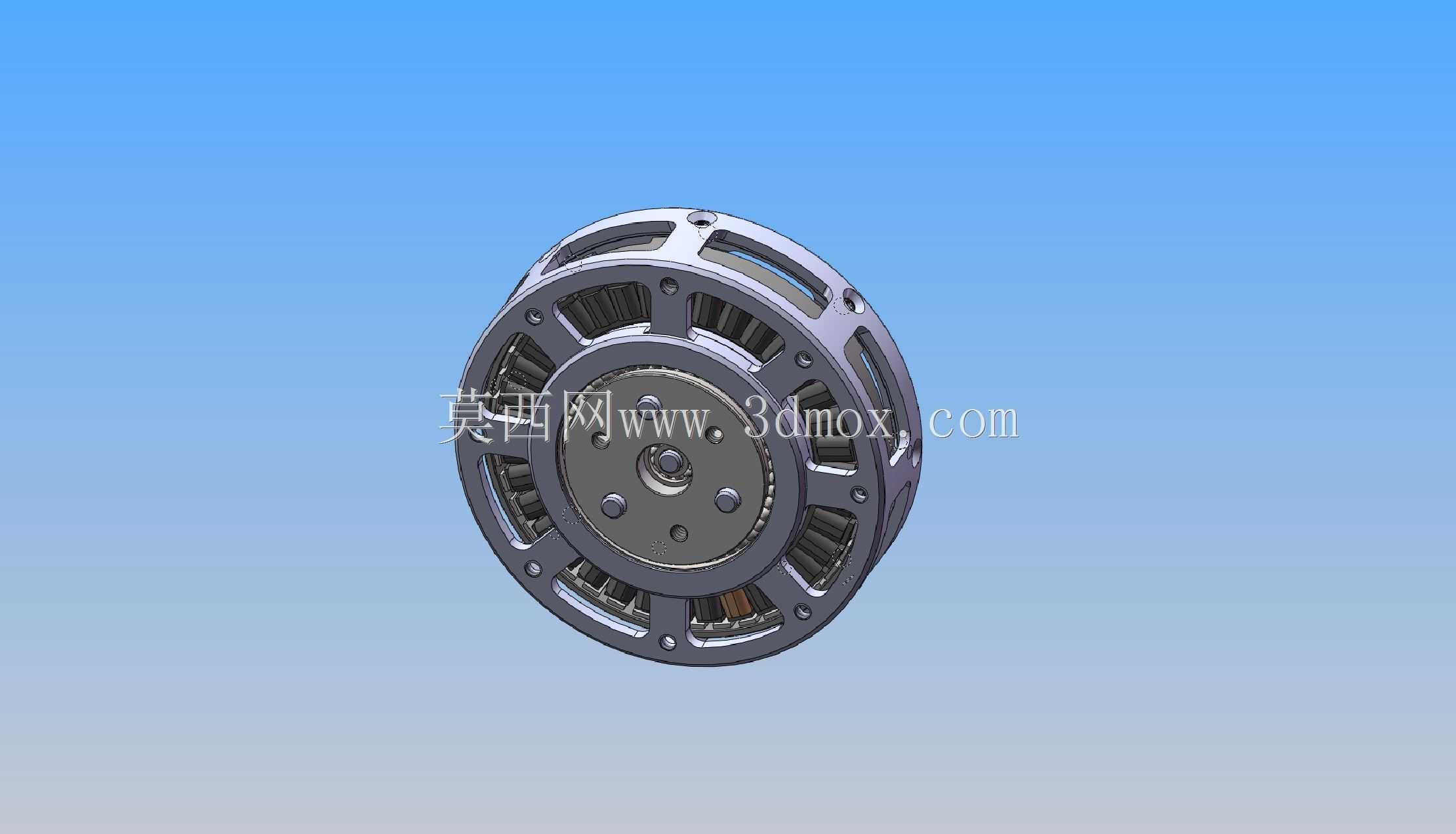

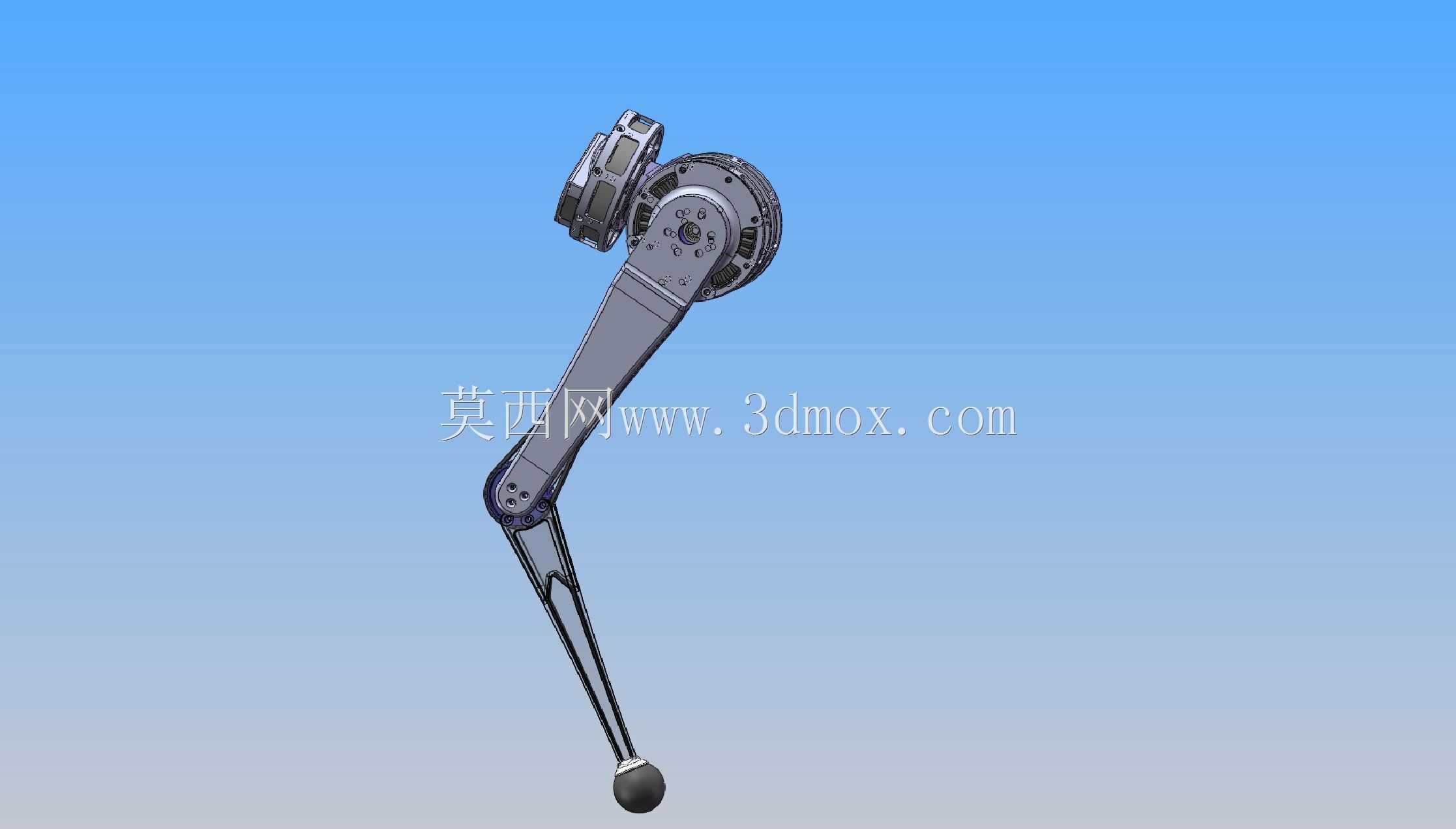

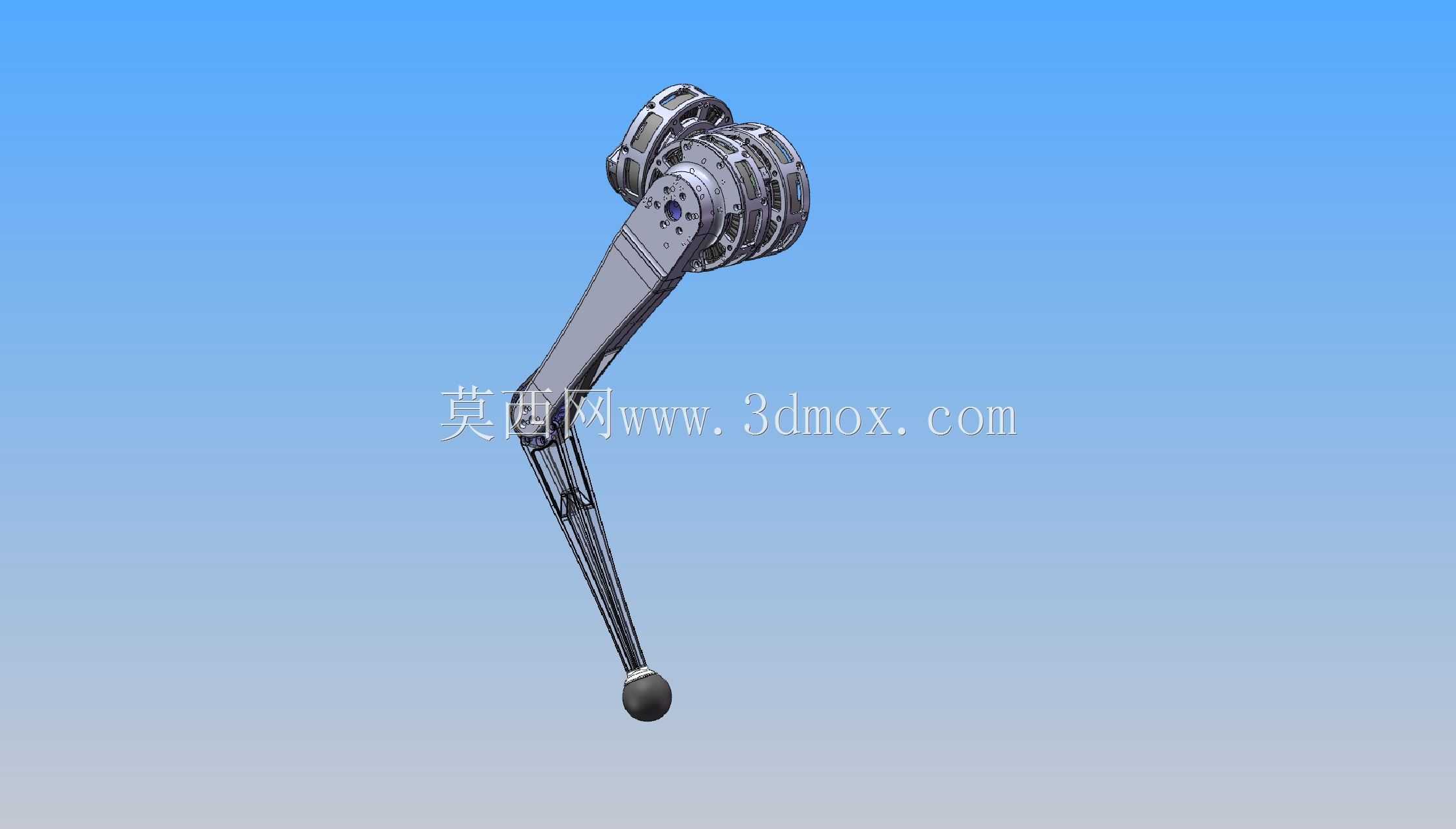

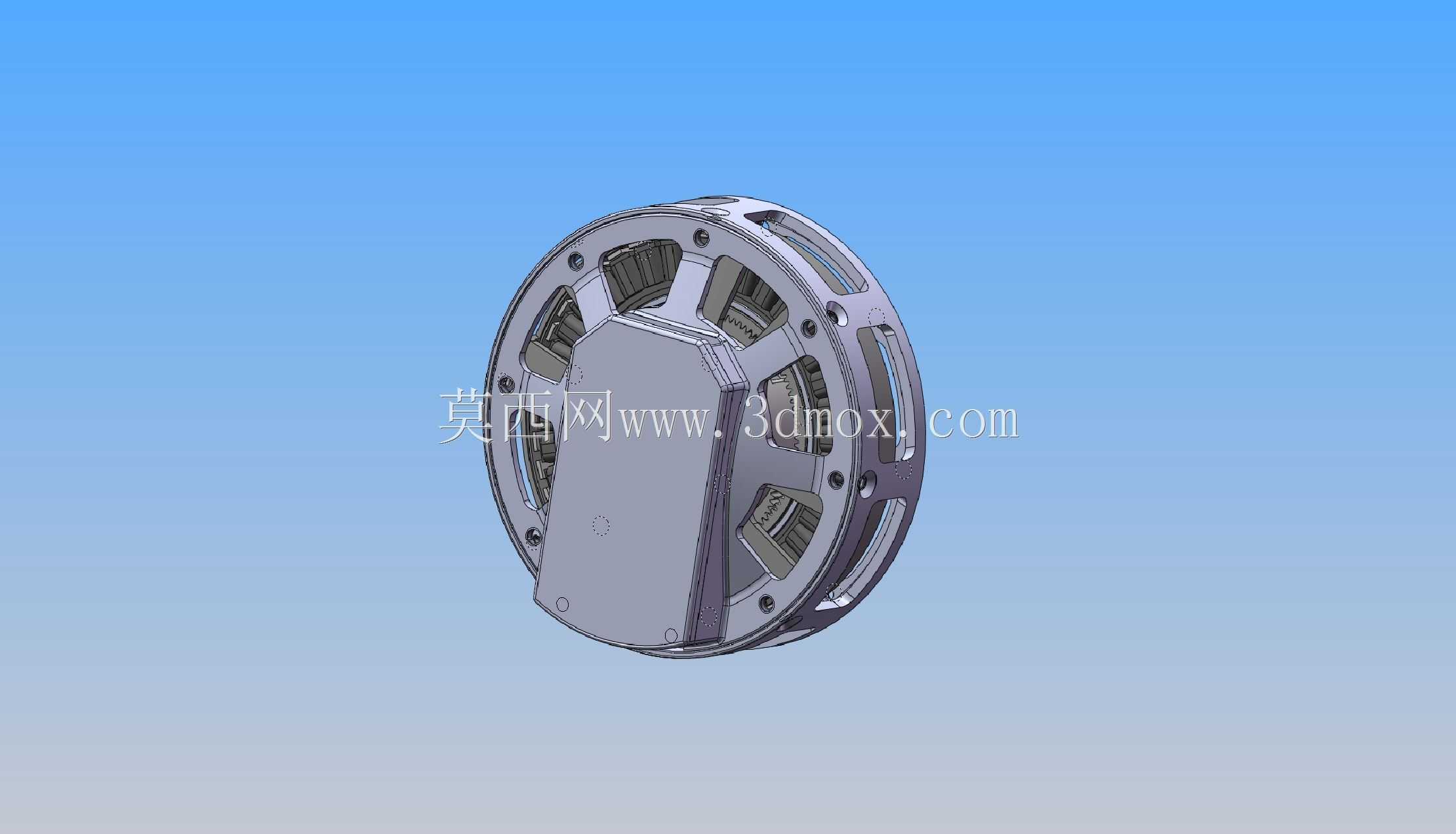

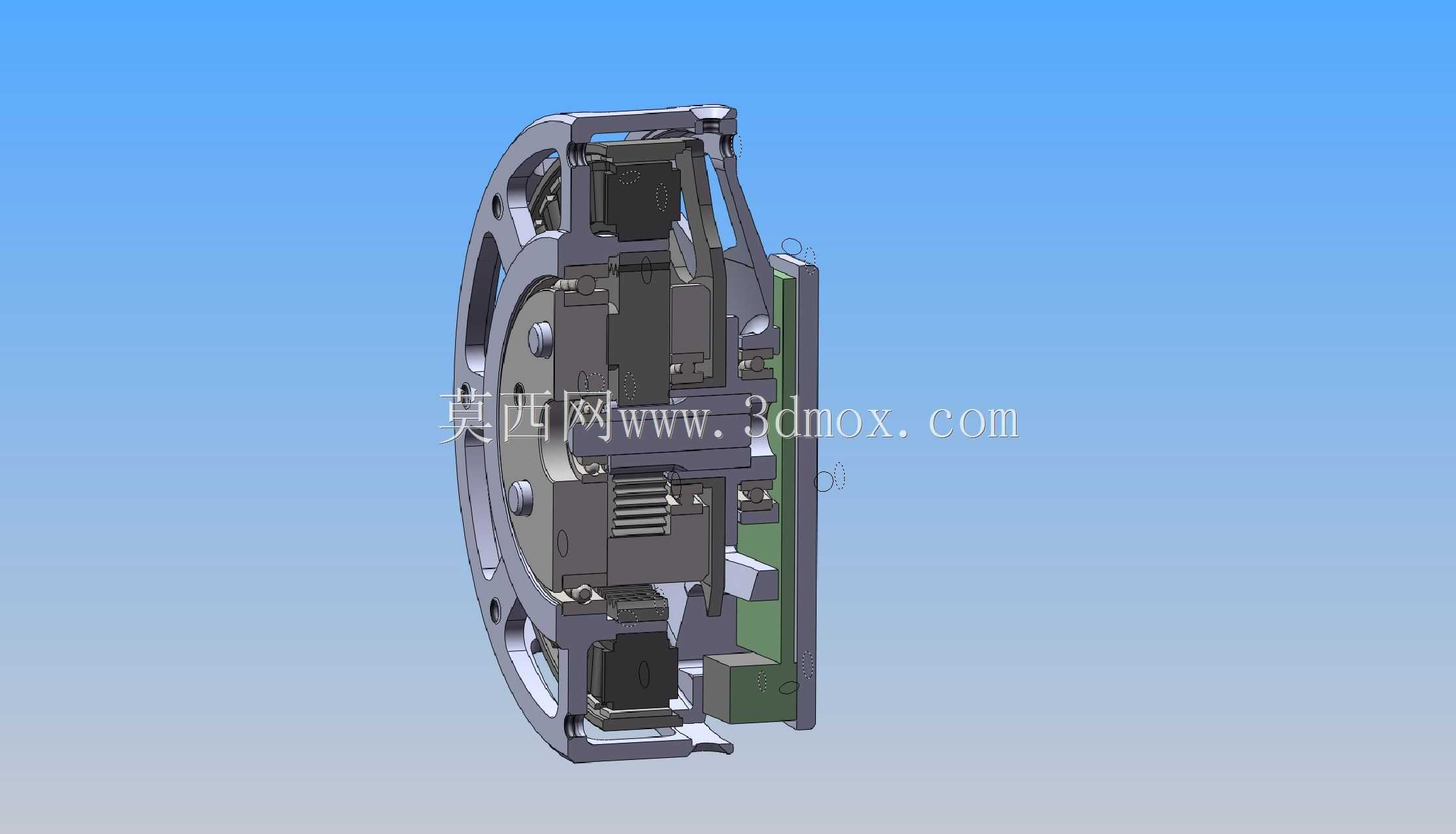

这款四足仿生机器人的结构设计，核心参考猎豹的肢体运动逻辑搭建，主要面向复杂非结构化地形的巡检、勘探作业场景，可替代人工进入灾后废墟、山地陡坡、管廊内部等轮式设备无法通行的区域完成环境探测、数据采集任务，也可作为高校仿生机械、运动控制学科的教学验证载体使用。整机采用对称式躯干布局，躯干主体为中空框架结构，内部预留充足的电控元件、电池、传感模块安装空间，框架边缘做圆角过渡处理，避免运动过程中与肢体部件发生运动干涉。四条腿部分段式设计，从上到下依次设置髋关节、膝关节两个主动转动自由度，关节处采用集成式铰接结构，关节转动副的配合公差控制在合理范围，既保证转动灵活性，又能避免间隙过大导致的运动抖动，足端采用半球形柔性接触端，可在接触地面时缓冲冲击力，同时增大与不同材质地面的摩擦力，降低打滑概率。设计过程中优先考虑运动稳定性，四条腿的安装位置围绕躯干重心对称分布，单腿的活动范围经过运动仿真验证，前后腿在最大步幅摆动时不会发生碰撞，躯干离地高度预留足够余量，可跨越不超过自身腿长三分之一的障碍物，适配碎石、台阶、浅滩等多种复杂路面。肢体杆件采用等强度设计思路，在保证结构刚度的前提下尽可能削减非受力区域的材料厚度，降低整机自重，提升负载能力与续航表现。关节驱动模块的安装位置贴近躯干重心处，减少腿部运动时的惯量，提升动态响应速度，所有走线均通过杆件内部的通孔布置，避免运动过程中线缆外露被剐蹭拉扯。整机的安装边界经过校核，各关节在极限转动角度下，所有部件均不会超出预设的安全运动包络，可直接适配常规的四足机器人控制算法框架，无需额外调整结构限位参数。
