FRC赛事竞技用WarriorBots参赛机器人结构

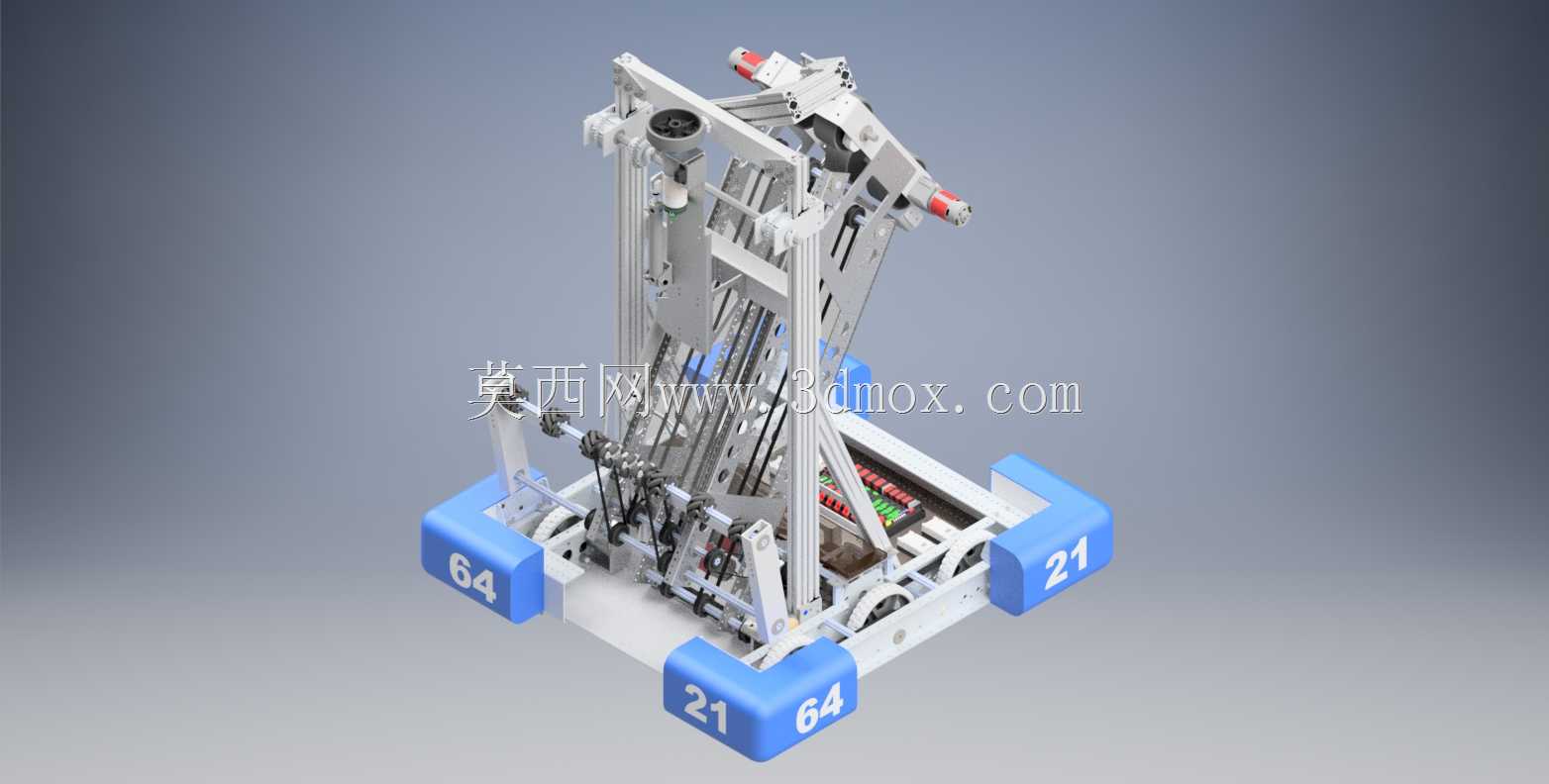

该款轮式竞技机器人主要面向青少年机器人对抗赛事场景设计，整体采用铝合金型材搭建主体框架，在保证结构强度的前提下尽可能压缩整机自重，适配赛事对参赛设备的重量限制要求。底部采用四轮布局，四个角部分别设置带标识的防撞支撑块，既可以在对抗碰撞中吸收冲击能量，保护内部传动与电控组件，也能作为整机安装的基准边界，方便调试阶段快速定位设备摆放位置，避免调试过程中磕碰周边工装。

从功能布局来看，设备中部为电控安装区域，预留了标准的电气元件安装位，可容纳主控板、电机驱动器、电源模块等常规电控组件，布线槽沿型材内侧布置，既可以避免运动过程中线路拉扯磨损，也能让整机走线更加规整，减少线路干扰带来的运行故障。上部设置多自由度升降执行机构，搭配末端的执行夹取组件，可完成赛事要求的物料拾取、抬升、投放等系列动作，升降导轨采用双列平行布置，保证抬升过程中机构的运行稳定性，避免单侧受力导致的卡滞问题。

设计过程中充分考虑赛事的快速维护需求，所有外部连接紧固件均采用标准规格，无需特殊工具即可完成易损件的快速更换；轮组采用模块化安装设计，单个轮组的拆卸更换无需拆解主体框架，可在赛事中场休息的短时间内完成故障轮组的替换。整机的重心经过反复调校，集中在底部轮组支撑面的几何中心位置，即使在高速移动、急停转向或者抬升重物到最高位置时，也能保持足够的稳定性，避免侧翻风险。

执行机构的传动路径采用同步带加直线导轨的组合形式，相比丝杆传动拥有更快的响应速度，适配竞技场景下的快速动作需求，同时同步带具备一定的缓冲能力，在对抗碰撞中可以吸收部分冲击，保护传动部件不受损坏。框架连接处采用角件加固，在受力较大的升降机构安装位置额外增加了加强筋板，可承受对抗过程中的侧向冲击，避免框架变形导致的机构运行精度下降。设备底部预留了电池快装仓位，采用插拔式安装结构，可快速完成电源更换，减少赛前准备的等待时间。
