六旋翼无人机机架结构设计方案

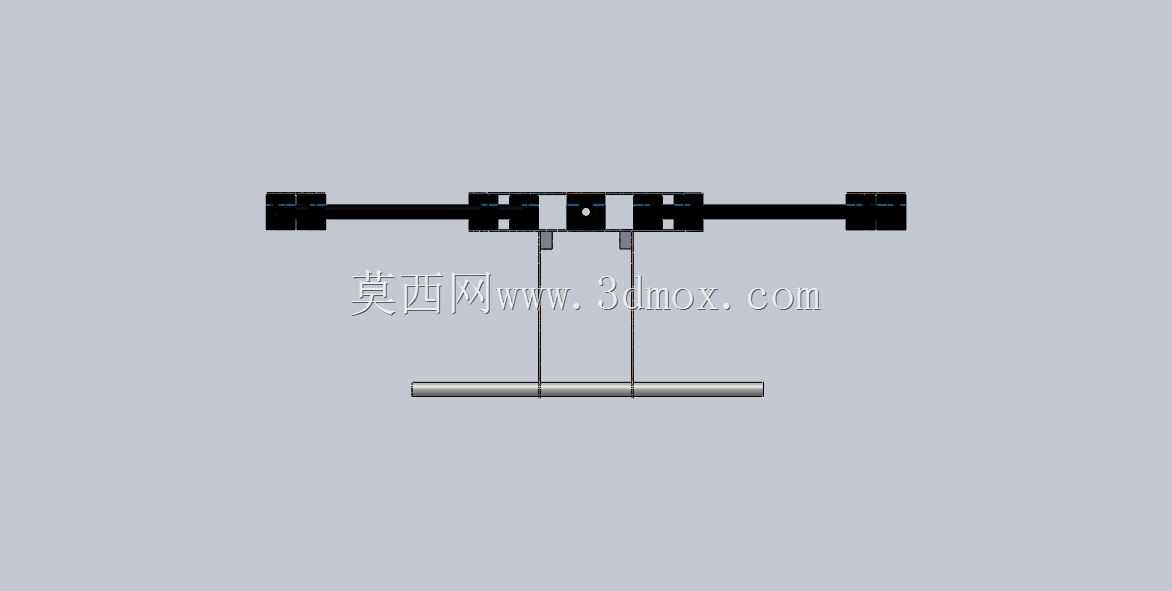

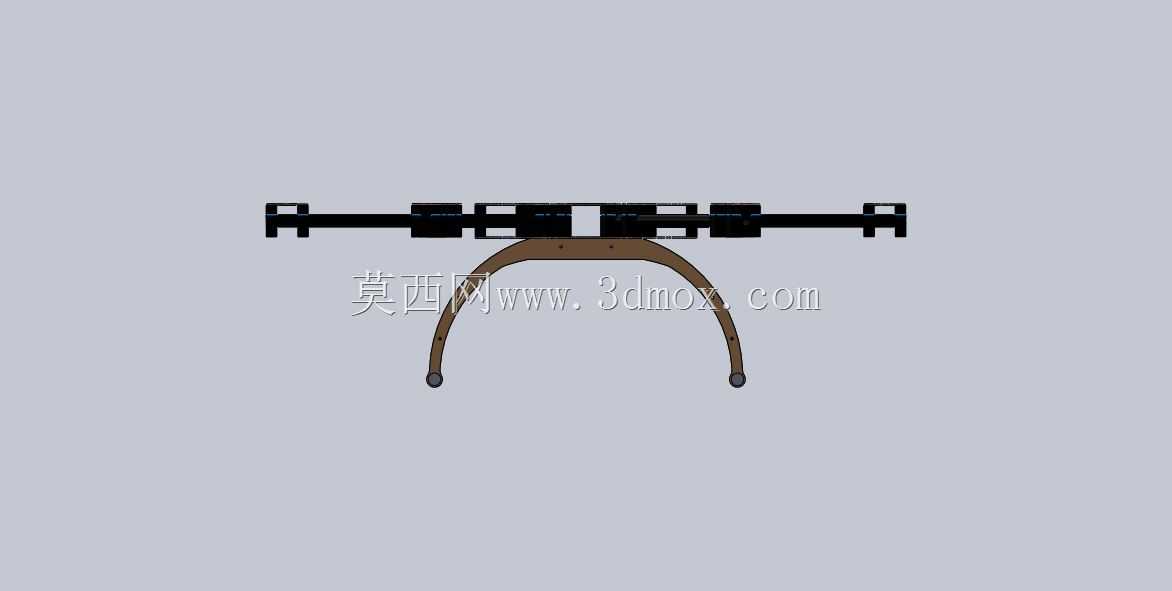

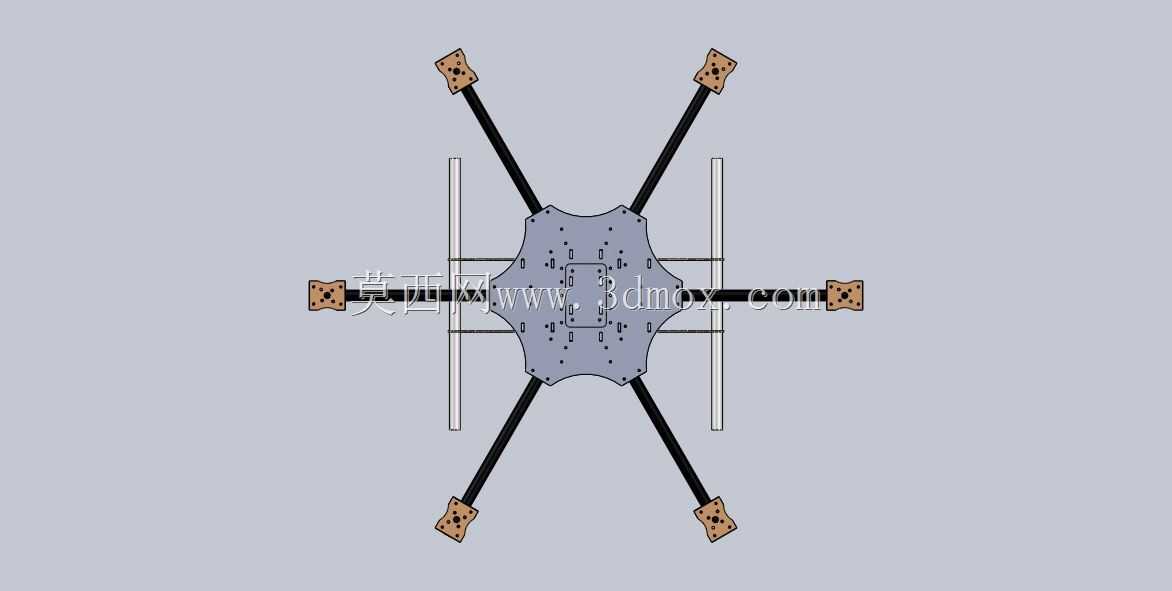

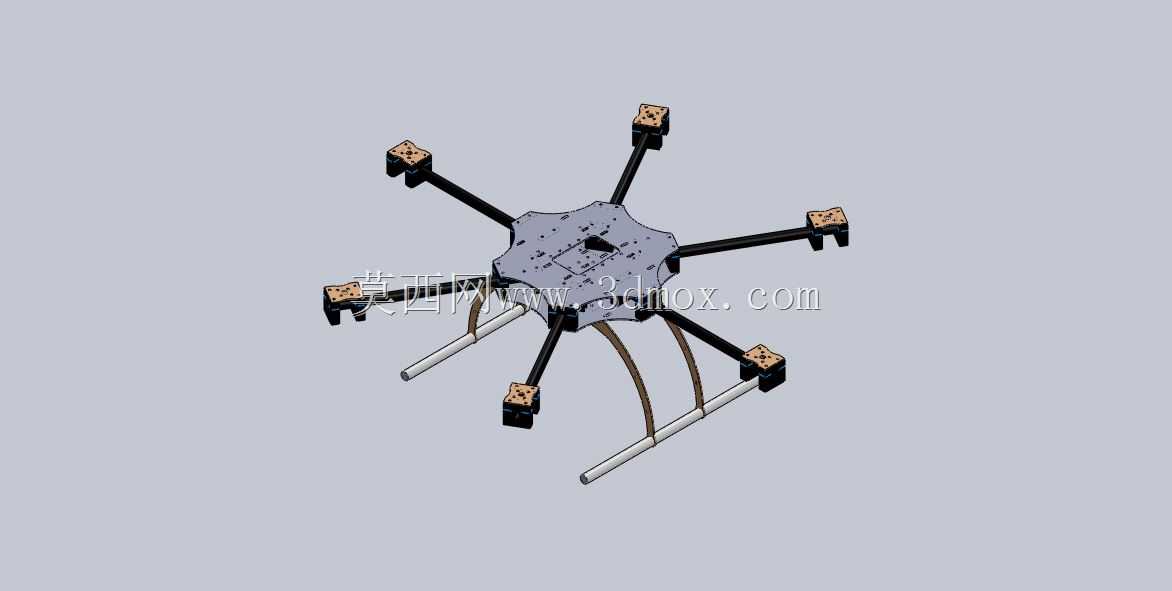

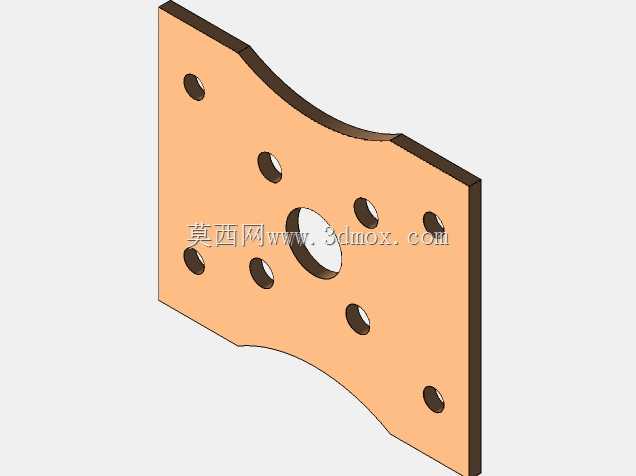

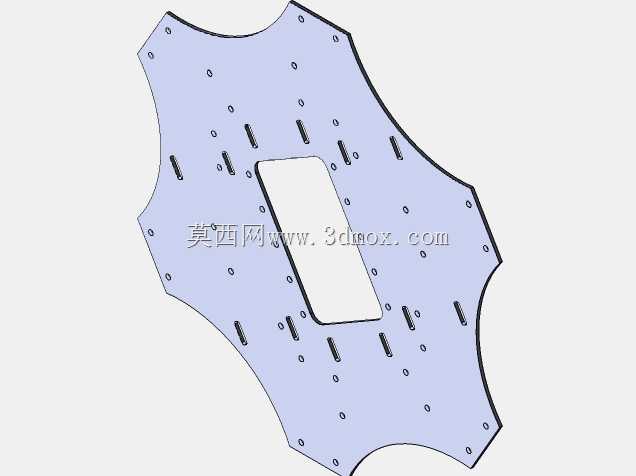

这套六旋翼机架结构，主要面向低空航拍、小范围测绘、轻载物资投送类作业场景设计，核心解决多旋翼飞行平台的载荷适配、飞行稳定性与结构轻量化平衡问题。从实际作业需求出发，机架中心板采用复合玻璃纤维板加工，1.5mm厚度的板材在保证中心区域安装强度的同时，尽可能压缩自身重量，中心板预留的安装位可直接适配主流飞控模块、电调、电池挂载座的安装孔位，无需额外打孔改制，降低现场装配的调整工作量。机臂部分采用10mm规格碳纤维管，六根机臂呈等角度放射状排布，每根机臂末端预留电机安装座的固定位，安装座采用快拆式夹块结构，夹块与碳纤维管的配合公差控制在0.1mm以内，既保证飞行过程中机臂不会出现径向窜动，也能在机臂出现磕碰损伤时快速更换备件，减少外场作业的故障停机时间。机臂夹块采用10mm碳纤维管适配结构，锁紧后可承受飞行过程中电机产生的高频振动，避免长期振动导致的紧固件松动问题。起落架部分采用滑橇框架结构，两根平行的12mm碳纤维管作为滑橇主体，通过弧形支撑臂与中心板下方的固定座连接，滑橇的横向跨度经过反复校核，既能够保证起降过程中整机的侧向稳定性，避免侧翻风险，也不会因为跨度过大遮挡下置云台的拍摄视角，适配挂载可见光、红外等不同类型的任务载荷。整套机架的自重控制在500克级别，预留的载荷安装空间可搭载总重不超过1.2千克的任务设备与动力电池，满足常规作业的续航与载荷需求。设计过程中重点考虑了振动传递路径的优化，机臂与中心板的连接位置增设了减震缓冲垫，减少电机振动向中心板飞控模块的传递，提升飞行过程中的姿态控制精度；起落架的弧形支撑臂采用弹性形变设计，在硬着陆场景下可通过自身形变吸收冲击能量，避免冲击力直接传递至中心板导致的机载设备损坏。机架的所有外露紧固件均采用防松设计，适配户外复杂气象条件下的长期作业需求，安装边界上，整机展开后最大外接圆直径控制在合理范围，既保证六旋翼的动力冗余度，也能满足常规车载运输的尺寸要求，无需拆解即可放入常用的设备运输箱内。
