基础款四旋翼飞行器结构设计方案

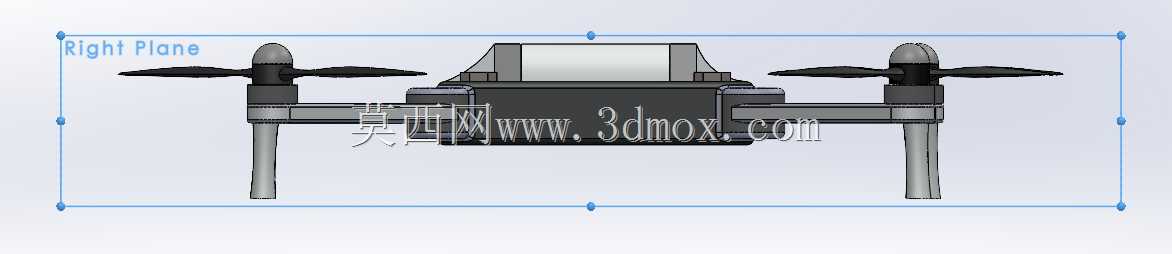

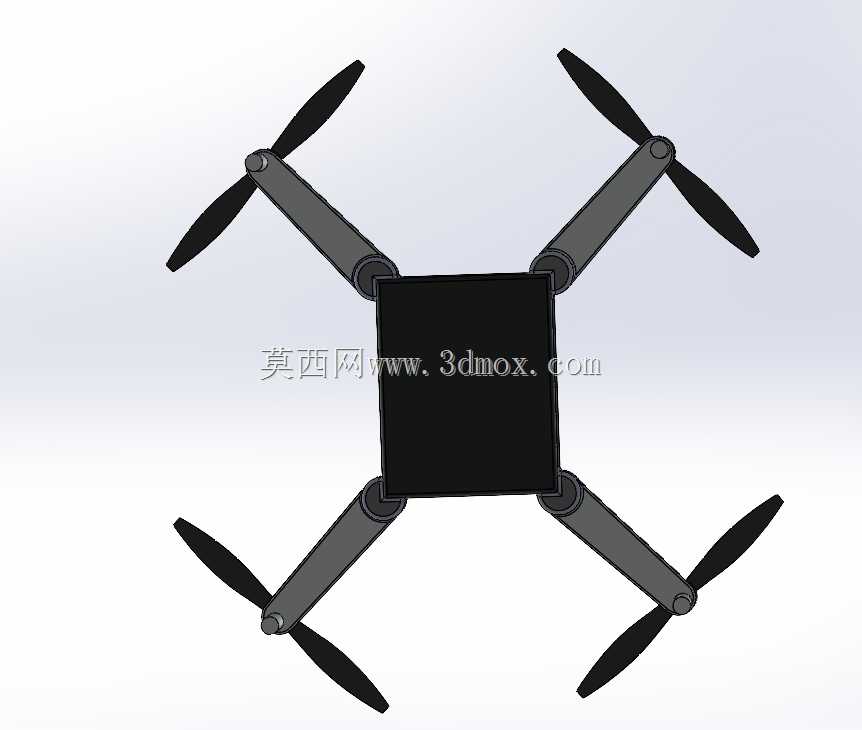

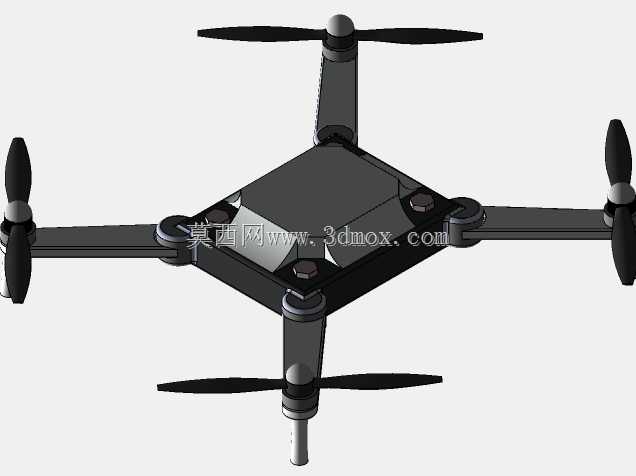

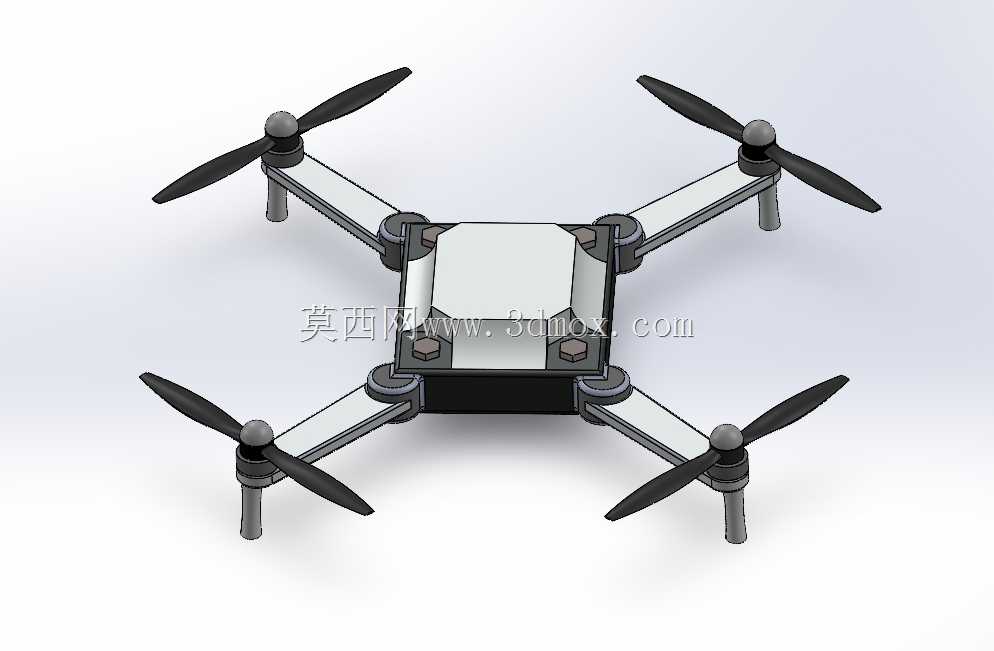

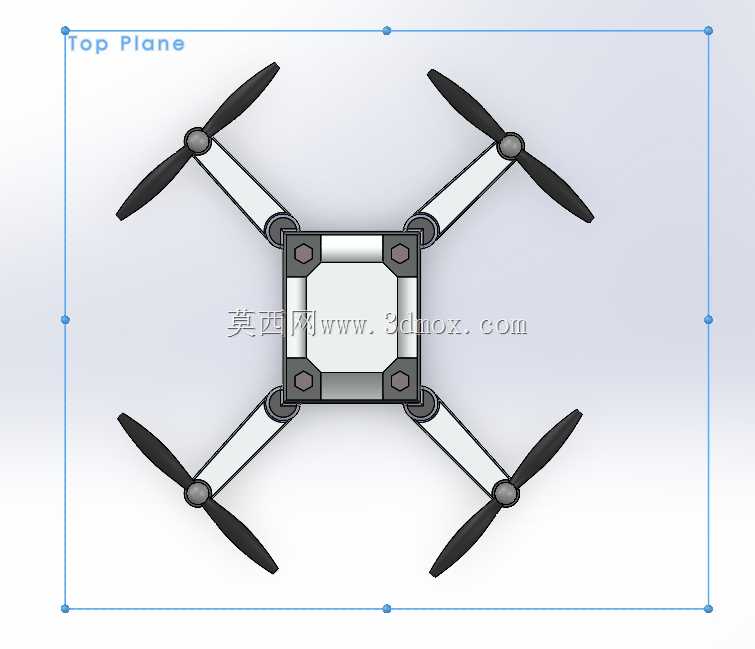

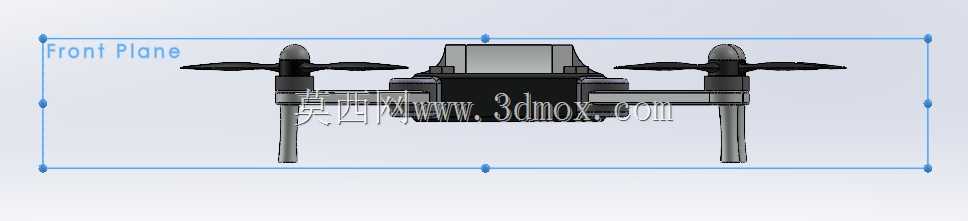

这款四旋翼结构的设计核心围绕低空低速作业场景的通用适配需求展开，日常作业中可搭载轻量化可见光相机、小型环境监测传感器完成近地巡查、场地测绘、农林长势监测等任务，也可作为高校飞控算法验证、动力系统匹配测试的基础载具平台。从结构布局来看，采用X型机臂分布方案，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，通过差速调节实现姿态与航向控制，这种布局在空气动力学层面具备天然的自稳特性，对飞控系统的算力负载要求更低，也能降低新手调试阶段的炸机概率。机臂与中心舱的连接位置做了限位嵌合结构，日常收纳时可快速拆卸机臂，运输状态下能将整体占用空间压缩至原展开尺寸的三分之一左右，展开状态下机臂末端旋翼的回转直径控制在合理区间，作业时可在宽度不小于1.2米的狭窄通道内完成转向、悬停动作，不会出现旋翼剐蹭周边障碍物的问题。中心舱采用上下分壳式结构，上壳预留了通用安装螺孔阵列，可适配不同尺寸的飞控板、电调、电池模块，下壳预留了载荷挂装接口，可根据作业需求快速更换不同的任务载荷，不需要额外打孔修改结构。机臂采用等截面中空设计，既可以在内部布设动力线与信号线，避免线材外露在飞行过程中被气流扰动产生晃动影响飞行稳定性，也能在保证结构强度的前提下尽可能降低整机自重，提升续航表现。旋翼与电机的安装座做了同轴度限位设计，装配时不需要反复校准即可保证旋翼旋转面的水平度，降低动平衡调试的工作量，电机安装座下方预留了减震胶圈的安装槽，可过滤电机高速旋转产生的高频振动，避免振动传递到中心舱影响传感器采集精度。起落支脚布置在每个机臂的电机座下方，采用轻量化硬质结构，降落时可将冲击力均匀分散到四个机臂上，避免硬着陆时中心舱内的电子元件受冲击损坏，支脚的高度经过匹配设计，挂装常规尺寸的载荷时，载荷最低点距离地面仍有足够安全间隙，不会在降落时与地面发生剐蹭。整体结构没有冗余的异形曲面，所有零部件均可通过常规的注塑、机加工工艺快速生产，装配流程简单，不需要专用工装即可完成整机组装，后期维护时单个零部件损坏可单独更换，不需要整体替换结构件，能有效降低全生命周期的使用成本。
