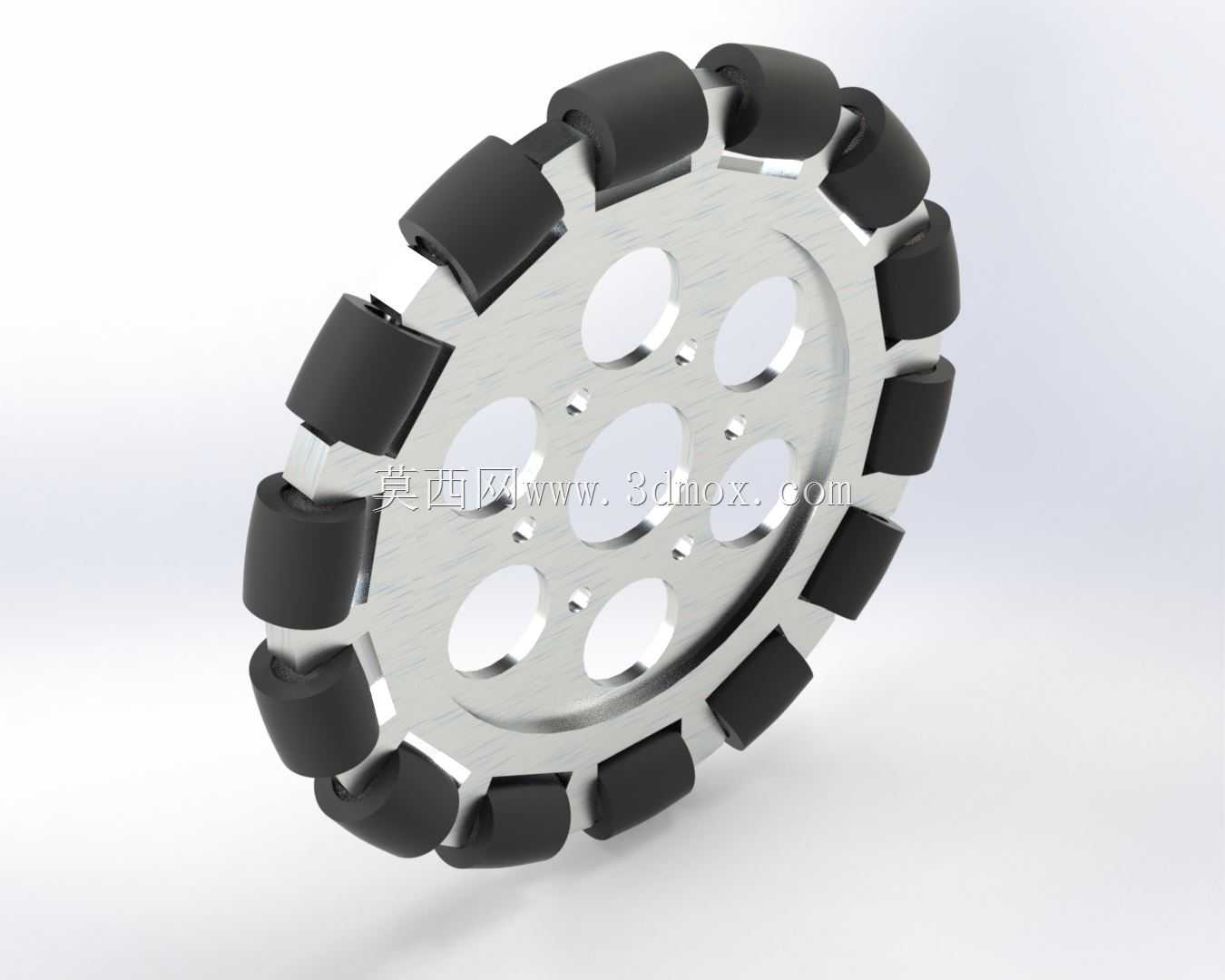

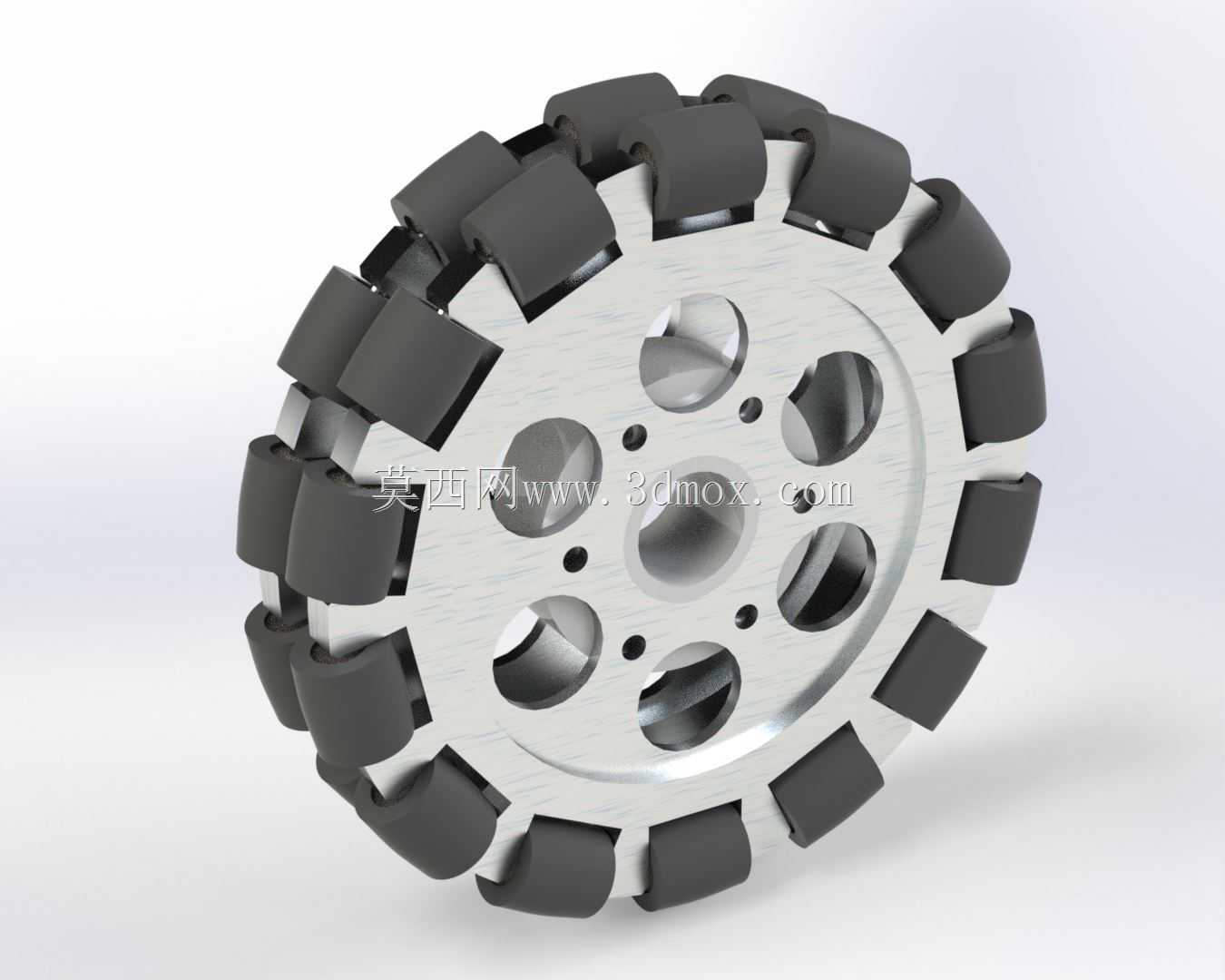

150mm外径单双结构全向轮结构设计

　　这款外径150mm的全向轮，核心应用场景覆盖AGV转运小车、竞赛类移动机器人、仓储分拣穿梭车、窄空间作业巡检设备等需要平面内任意方向移动的行走机构，区别于传统差速轮只能沿轮面切线方向行进的局限，它能在不改变轮组自身朝向的前提下，完成横向平移、斜向滑移、原地零半径回转等动作，适配对空间利用率、走位精度要求较高的移动设备场景。从实际使用角度看，这类全向轮的核心功能是通过轮缘周向均匀排布的独立小辊子，分解行进方向的接触摩擦力，让轮组在主转动方向提供驱动力的同时，垂直于主转动方向可自由滑移，避免传统轮组转向时的滑动摩擦损耗，也能大幅缩小移动设备的转弯半径，甚至在多轮组布局的底盘上实现完全无转向机构的全向移动，省去转向舵机、

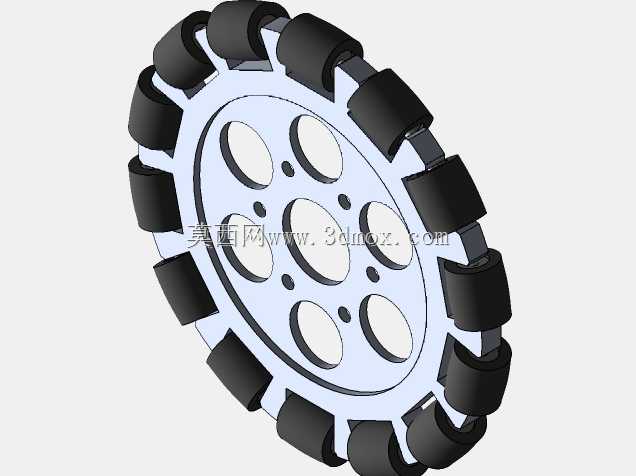

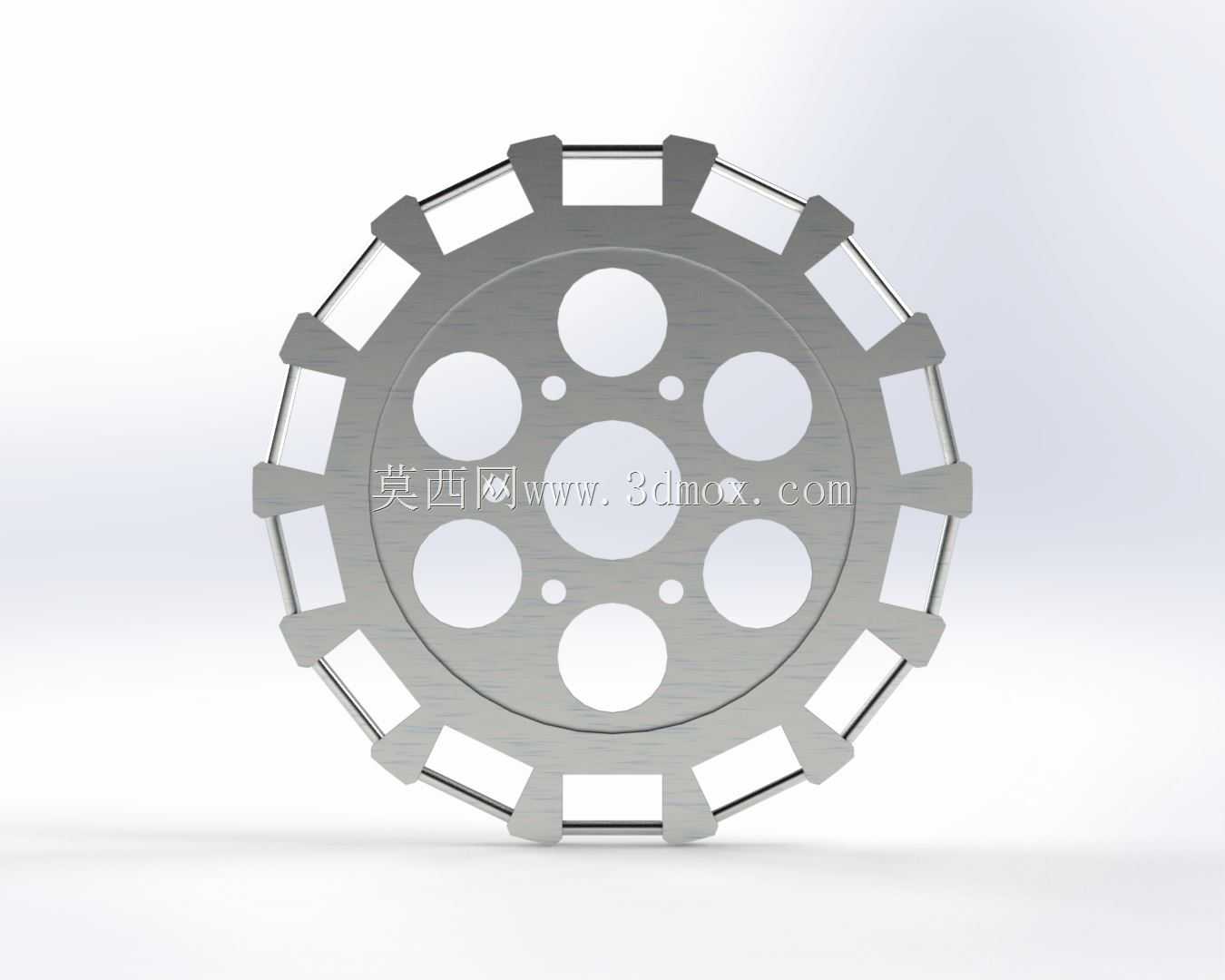

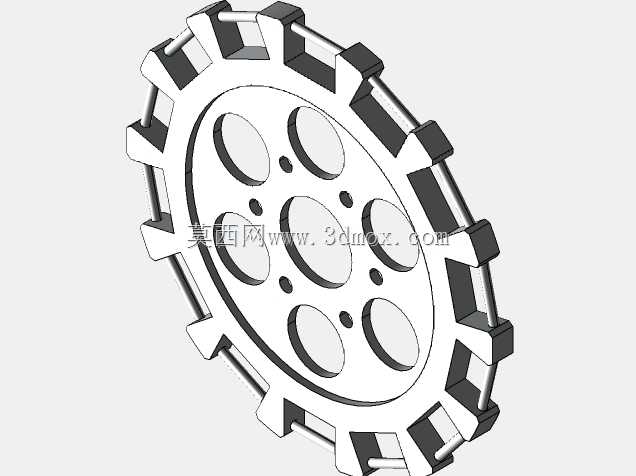

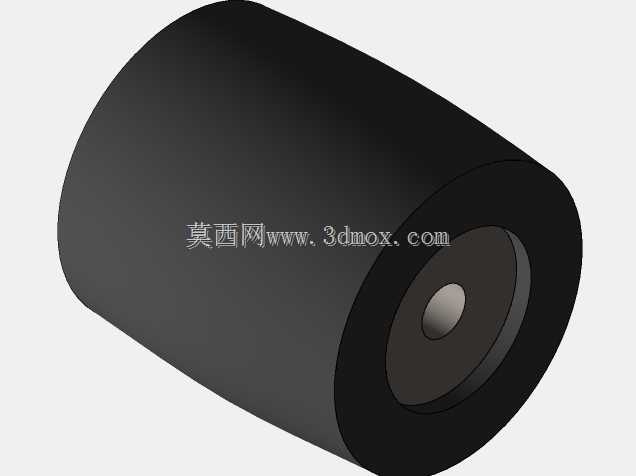

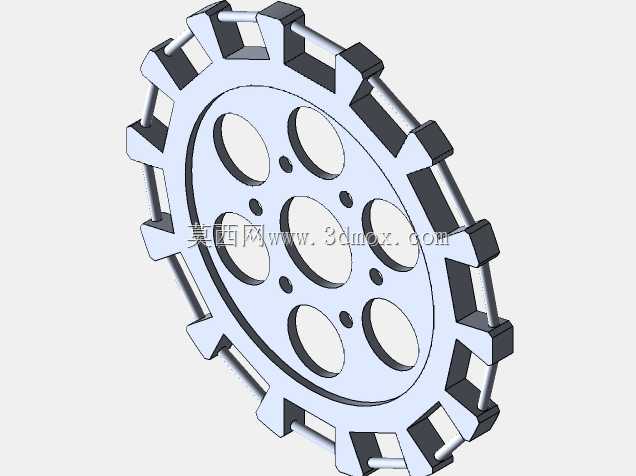

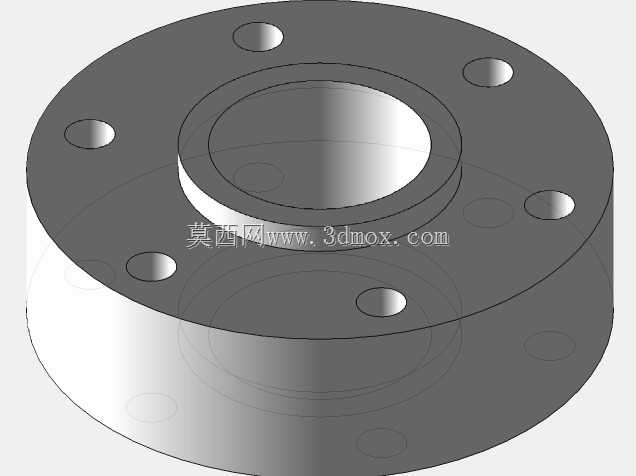

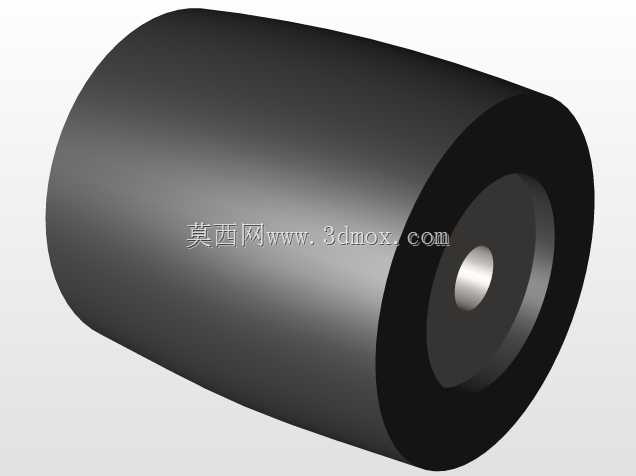

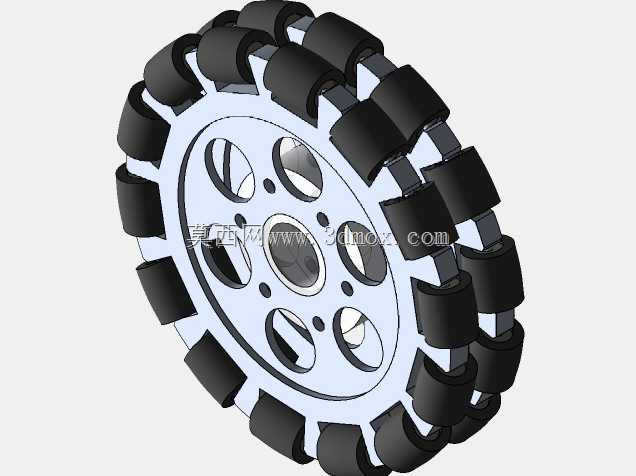

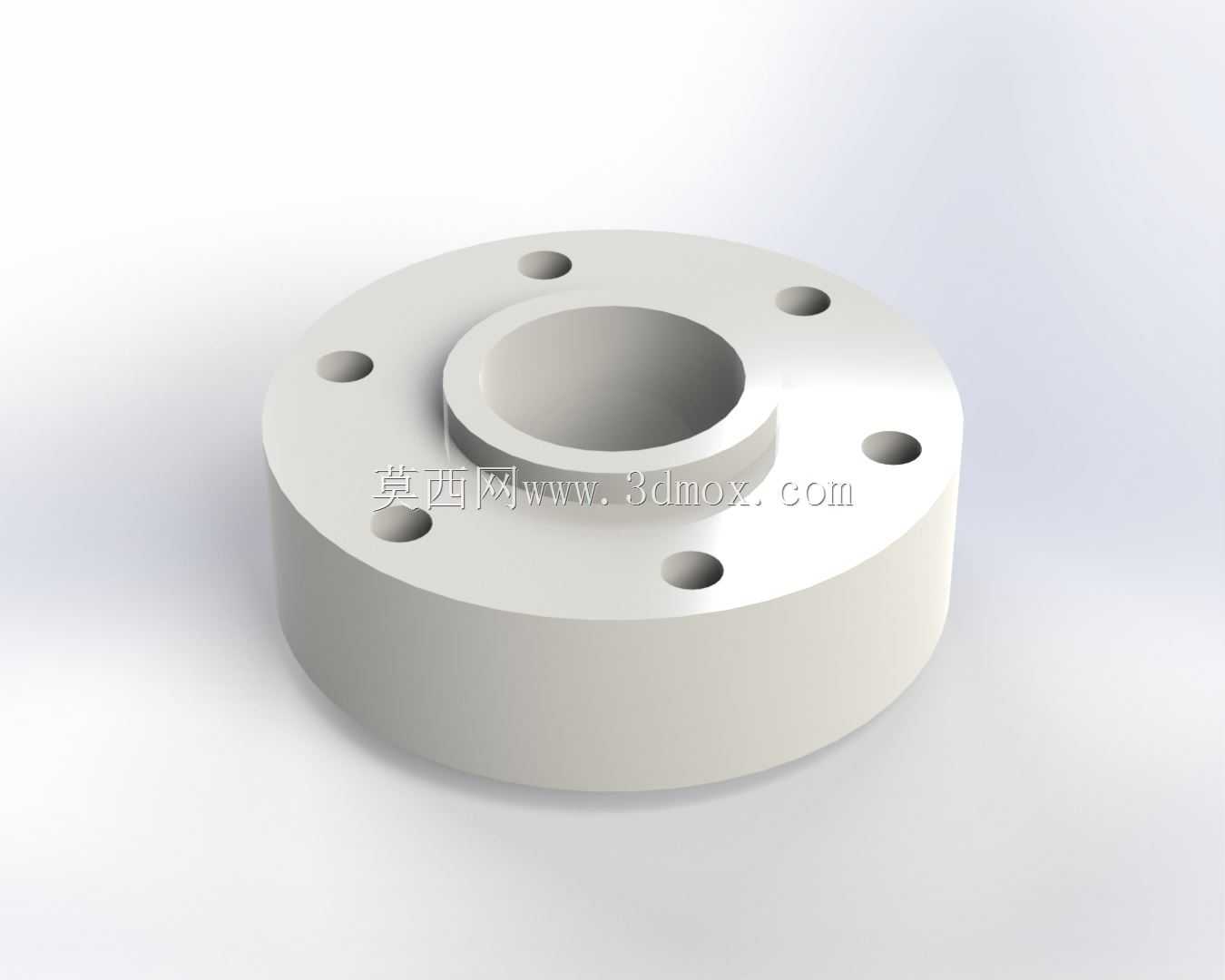

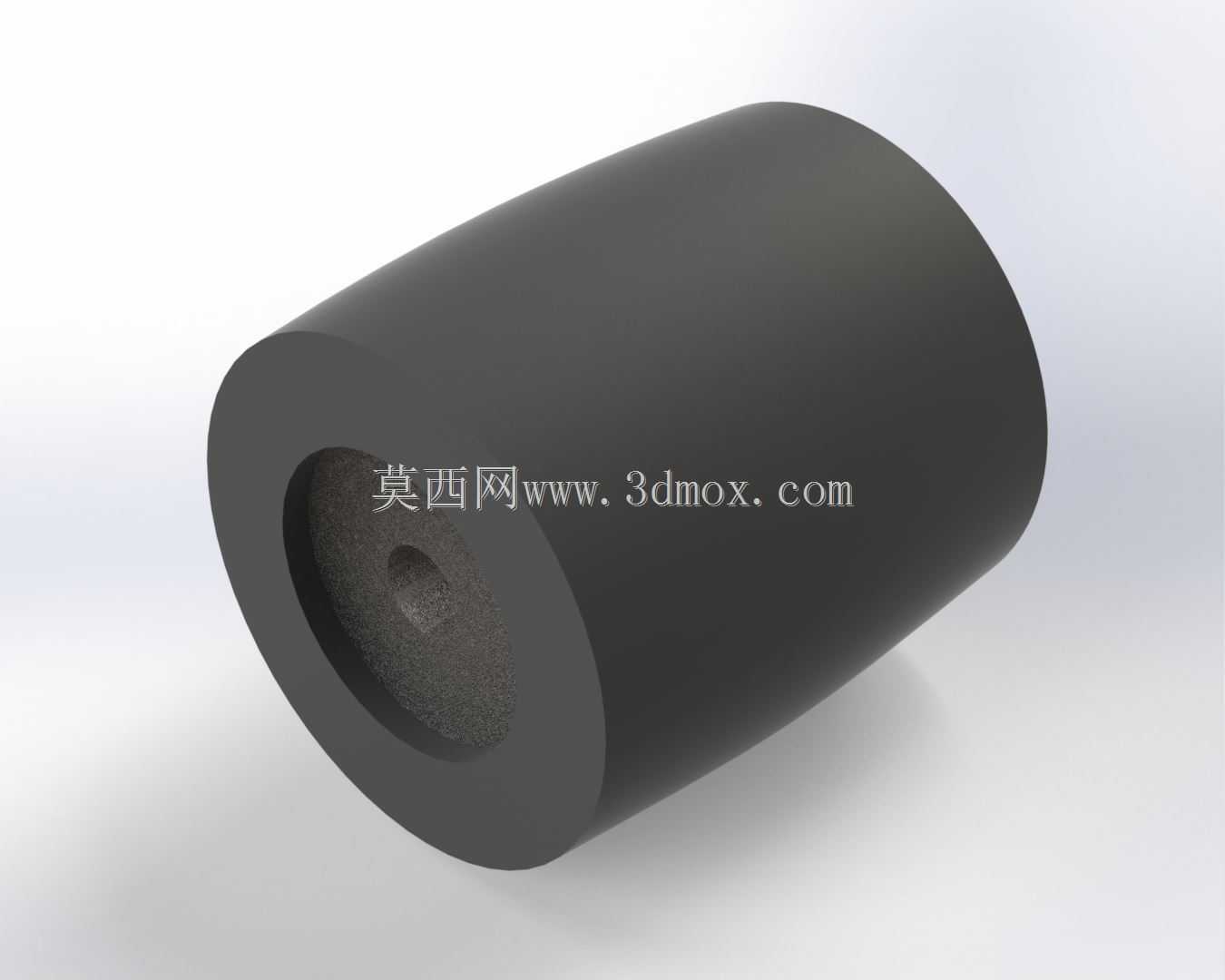

　　转向连杆等额外结构，降低底盘整体复杂度。设计层面上，这款全向轮采用分体式轮毂搭配独立包胶辊子的结构，轮毂上预留的多组镂空孔位，一方面是为了降低轮体自身转动惯量，提升驱动响应速度，另一方面也兼顾了减重需求，适配对负载自重比要求较高的移动机器人场景；周向排布的小辊子采用交错衔接的布局，确保轮体滚动过程中始终有至少两个辊子与地面接触，避免行进过程中出现颠簸、卡滞的问题，辊子外层的包胶材质也能提供足够的接触摩擦力，同时起到一定的减震效果，适配车间环氧地坪、仓储水泥地面、竞赛场地PVC地胶等多种常见行走路面。尺寸与安装边界方面，这款轮体外径严格控制在150mm，轮体安装孔位采用中心定位加周向均布固定孔的设计，适配常规的法兰输出驱动轴安装，

　　安装时需要注意轮组的轴向定位精度，确保辊子与地面的接触线处于同一平面，避免出现单辊子受力过大导致的磨损不均问题；轮体的宽度尺寸经过匹配计算，既保证了足够的接地面积承载额定负载，也不会因为宽度过大增加不必要的摩擦阻力，在多轮组底盘布局时，需要根据轮体的外径、安装法兰的突出尺寸预留足够的轮舱空间，避免轮体转动过程中与底盘结构件发生干涉，同时要注意驱动轴的中心高度匹配，确保四个（或三个）全向轮的接地压力均匀，避免出现个别轮组悬空打滑的情况。从结构编辑角度看，整个轮组的部件拆分清晰，轮毂主体、辊子支架、包胶辊子、固定销轴都做了独立的结构拆分，设计人员可以根据实际负载需求调整辊子的包胶硬度、轮毂的材质（比如铝合金加工件替换为注塑件降低成本，或者采用钢制轮毂提升重载能力），也可以根据自身驱动轴的尺寸修改中心安装孔的孔径、键槽尺寸，快速适配不同的底盘设计需求，不需要从零开始绘制全向轮的复杂辊子排布结构，大幅缩短移动底盘行走机构的设计周期。
