FRC赛事机器人绞盘与旋转控制机构

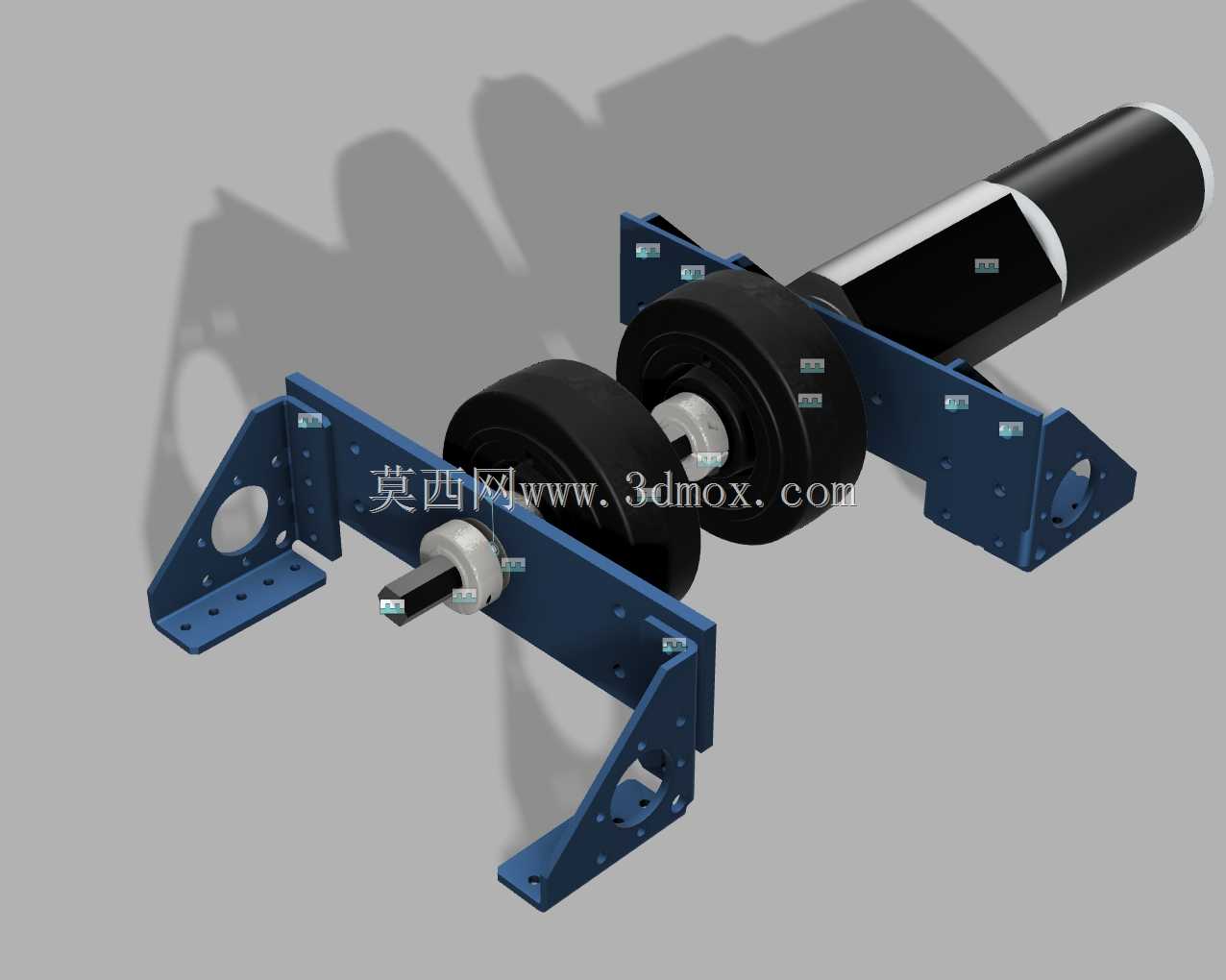

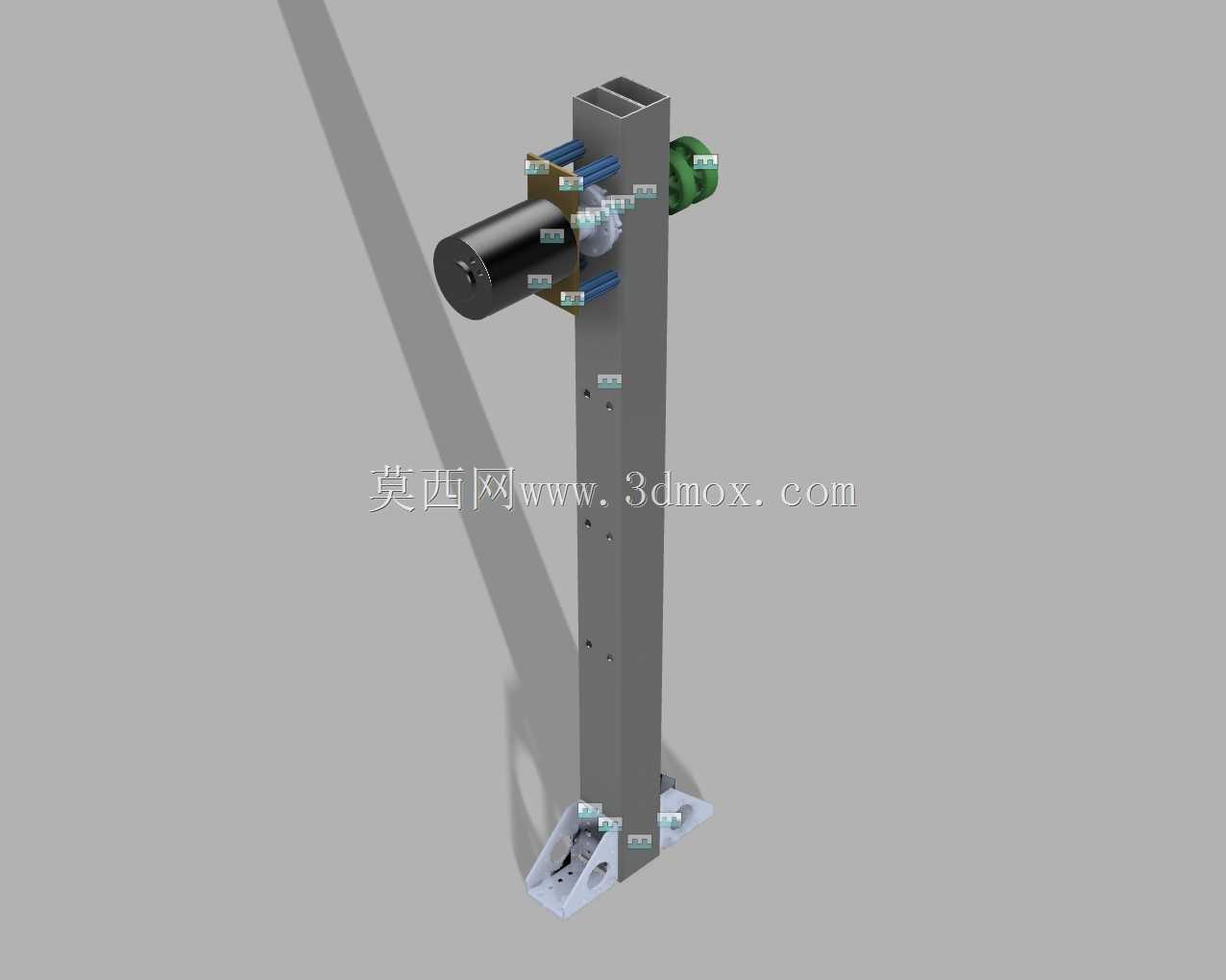

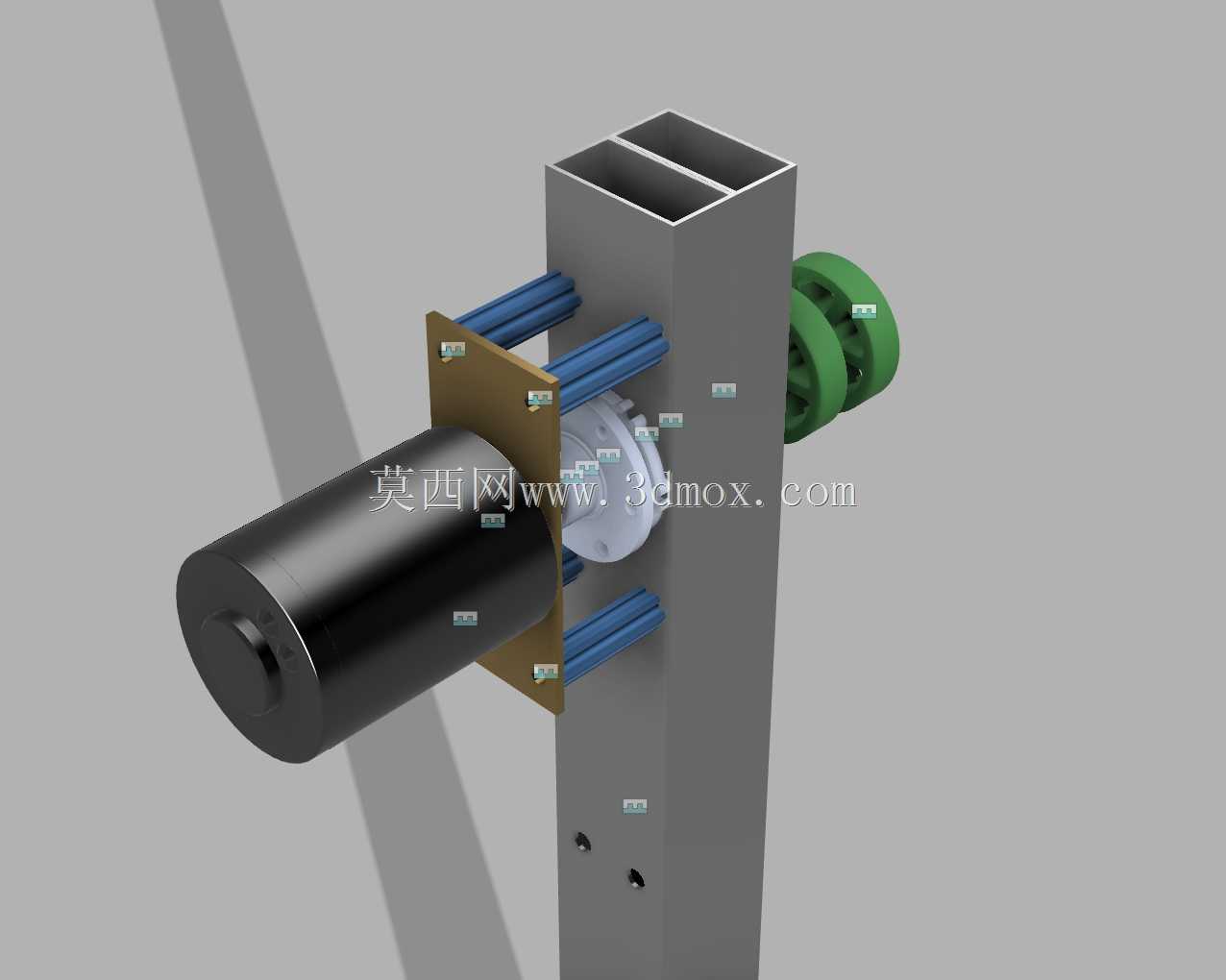

这套机构主要面向青少年机器人竞赛场景设计，核心承担两个关键作业功能：一是通过旋转控制面板触发屏蔽发生器的激活动作，二是依托绞盘系统完成额定负载的提升作业，可将125磅级别的竞赛机器人抬升至屏蔽发生器配套杆体的指定作业位置。从结构布局来看，整套机构采用双侧对称安装支架作为承载基础，支架上预留多组阵列安装孔位，可适配不同安装基面的固定需求，同时支持根据实际装配间隙调整安装位置，降低现场装配的适配难度。动力输出端采用大直径摩擦滚轮作为传动执行部件，滚轮与动力轴之间通过键连接传递扭矩，双侧支架的轴承位直接承托传动轴，省去额外的轴承座安装环节，压缩整体结构的占用空间。绞盘收卷部分与旋转控制模块同轴布置，动力传递路径短，传动损耗控制在较低水平，同时避免了多轴传动带来的结构冗余问题。安装边界方面，双侧支架的外侧安装面间距可适配常规竞赛机器人的框架型材宽度，支架底部的折弯安装边预留的通孔可直接与标准铝型材框架通过紧固件连接，不需要额外加工转接件。滚轮的外圆采用高摩擦系数材质，在接触控制面板触发结构时不会出现打滑空转的情况，保证触发动作的可靠性；绞盘卷筒的容绳量经过核算，可满足提升行程内的绳索收放需求，卷筒边缘设置挡边，防止绳索在收卷过程中脱出卷筒引发卡滞。设计过程中优先考虑竞赛场景下的快速拆装需求，所有紧固件均采用标准规格，现场维护时不需要特殊工具即可完成部件更换；支架采用钣金折弯成型工艺，在保证结构强度的前提下尽可能降低自身重量，适配竞赛机器人的重量限制要求。旋转控制部分的触发行程经过匹配设计，滚轮转动设定角度后即可完成触发动作，不会出现过转损坏触发部件的问题，同时机构的整体重心靠近安装基面，在机器人快速移动过程中不会产生过大的晃动惯量，保证运行稳定性。
