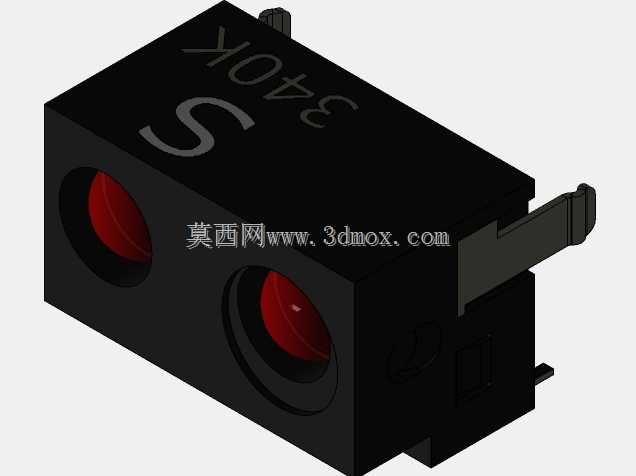

夏普GP2Y0D340K红外测距传感器结构

在各类自动化检测、智能设备的非接触测距场景里，这类红外测距传感元件是非常常用的选型，很多做小型智能装置、物料到位检测、机器人避障模块的结构工程师，在选型阶段都会优先参考这类成熟的商用传感器结构，避免从零开始设计光学测距组件带来的光路校准、结构公差匹配问题。从实际使用场景来看，这款传感器常被用在小型移动机器人的近距避障、流水线工位的物料到位检测、智能家电的人体接近感应、自助终端的异物检测等场景，它依靠红外发射管发射调制红外光，经被测物体反射后被接收元件捕捉，通过三角测距原理输出对应距离的检测信号，不需要和被测物体直接接触，不会对被测物表面造成刮擦损伤，也能适应多数普通工业环境下的非接触检测需求。从结构设计思路来看，这款传感器采用一体化封装结构，外壳为黑色遮光塑料材质，一方面可以隔绝外界环境杂光对内部红外接收元件的干扰，避免强光环境下出现检测误判，另一方面也把发射、接收光路以及后端的信号处理电路完全包裹在内，减少外界粉尘、潮气对内部元件的侵蚀，提升元件在常规工况下的使用寿命。外壳上预留的两个圆形开孔分别对应红外发射端与接收端的光路通道，开孔的位置、角度经过精确校准，保证发射光路与接收光路的夹角符合三角测距的光学设计要求，在有效检测距离内可以保证测距精度稳定。从安装边界来看，这款传感器整体为小型方块式结构，侧面带有引脚插片，既可以直接焊接在PCB板上做板载安装，也可以通过配套的接插件做引线连接，安装时需要注意保证前端光路开孔前方无遮挡，不能有透明或半透明的结构件挡在开孔前方，避免造成红外光的异常反射影响检测结果；安装固定时可以依靠外壳侧面的定位凸台做限位，不需要额外设计复杂的固定结构，整体占用安装空间很小，适合在结构紧凑的小型设备内部布置。在做配套结构设计时，需要注意给传感器后端的引脚预留足够的焊盘或接插件空间，同时要避免传感器周边布置强发热元件，防止高温导致外壳变形、光路偏移，影响检测精度。另外这款传感器的检测范围属于近距检测区间，适合检测10厘米到几十厘米区间内的物体存在，选型时需要根据实际的检测距离要求匹配，不要超量程使用，同时在高反光或者强吸光的被测物场景下，需要提前做实测校准，调整安装角度或者检测阈值，避免出现漏检或者误触发的情况。
