夏普GP2Y0A60SZLF红外测距传感组件

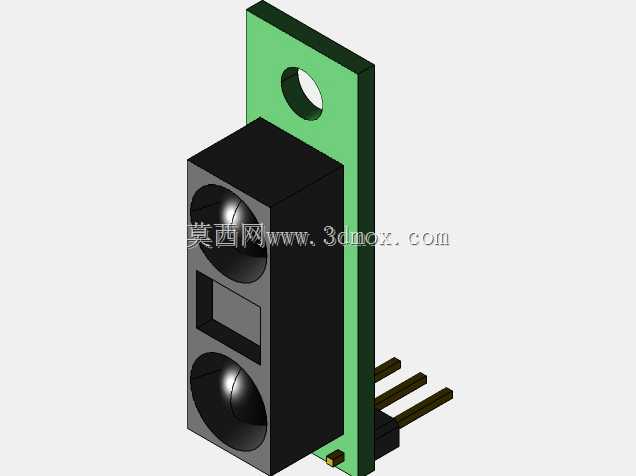

做小型移动机器人避障、智能洁具感应触发、自助终端人体接近检测这类项目时，选对测距元件往往能省掉后期大量调试麻烦，这款夏普的红外测距组件，是不少做嵌入式硬件、小型自动化装置结构设计的工程师常用的选型方案。从结构设计角度看，这款传感组件的布局充分考虑了板载安装的空间限制，主体光学检测部分做了方正的黑色壳体封装，把发射、接收两个光学透镜做了上下排布，中间预留了光学隔离的遮光结构，避免发射端的红外光直接串扰到接收端影响检测精度，透镜做了内凹的沉台设计，能减少日常使用中表面被剐蹭划伤的概率，也能避免外部杂散光直射接收面造成的检测误判。侧边延伸出的绿色安装基板是标准的PCB安装结构，板端预留了一个圆形安装通孔，适配M2或者M2.5规格的固定螺丝，安装孔的位置做了偏心设计，安装时可以根据设备内部的空间布局调整固定方向，不会和周边的接插件、结构筋位产生干涉。基板下方引出的三个直插式引脚，间距符合标准2.54mm排针规格，既可以直接焊接在主控电路板上，也可以通过接插件做可拆卸连接，方便后期维护更换元件。实际应用中，这款组件的检测距离覆盖常用的近距检测区间，不需要额外加装复杂的光学校准结构，只要在结构外壳上对应透镜位置预留两个通光窗口，窗口处加装透光率合适的红外透传亚克力片，就能避免灰尘、水汽直接接触光学镜面，延长元件使用寿命。设计安装结构时要注意，组件的光学面要和检测方向保持垂直，倾斜角度超过15度就会因为红外光反射路径偏移造成检测数值偏差，安装基板的背面要和设备内部的金属结构件留出至少2mm的间隙，避免引脚焊接处和金属结构短路，同时也能减少设备内部其他电路产生的红外杂波对检测信号的干扰。不少做教育类机器人套件、小型智能安防装置的设计里，都会优先选用这款测距组件，它的结构尺寸紧凑，不需要额外设计复杂的固定支架，只要在安装位预留对应的定位柱和螺丝孔就能完成装配，整体装配公差可以控制在0.2mm以内，能保证光学面的位置精度，不会因为装配偏差影响检测效果。
