带金属减速齿轮的微型直流驱动电机

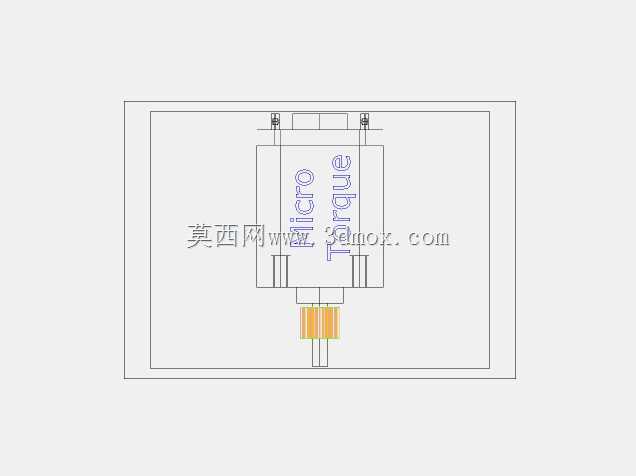

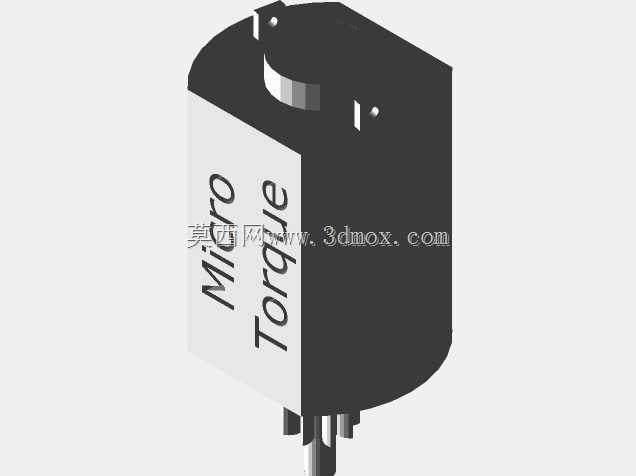

做小型智能硬件、桌面级机器人或者精密传动模组设计的时候，选对动力源往往能省掉后期大半的调试麻烦，这款带金属齿轮组的微型直流电机，就是针对小空间高扭矩输出场景做的适配设计。先从安装边界说起，整机采用圆柱主体加侧出轴的布局，主体直径适配常规微型驱动仓的安装孔位，轴向长度控制得极紧凑，不会在小型设备内部挤占过多走线或者其他功能模块的空间，输出端的金属齿轮轴做了D型切边处理，和配套的传动齿轮、摇臂或者轮组装配时，不需要额外做防转结构，靠轴面的平面配合就能传递足够扭矩，避免长期正反转切换时出现轴孔打滑的问题。

设计思路上没有盲目追求极致转速，而是通过前端的金属齿轮组做减速增扭，额定3V供电下输出转速维持在两万转区间，经过齿轮组减速后，输出轴的扭矩足够驱动小型移动机器人的行走轮、智能门锁的锁舌机构、桌面云台的转动结构，甚至是小型电动玩具的传动组件，相比不带减速箱的同尺寸空心杯电机，它的带负载能力提升非常明显，不会出现带载就堵转、转速骤降的问题。金属齿轮的选用也是考虑到实际工况的耐用性，普通塑料齿轮在频繁正反转、冲击负载下很容易打齿磨损，金属切削齿轮的啮合间隙控制得更小，传动过程中的回程差更低，不管是做位置控制的小角度转动，还是持续旋转的动力输出，都能保持更稳定的传动精度，长期运行的寿命也比塑料齿轮版本高出数倍。

实际选型应用的时候，要注意它的供电匹配，3V额定电压适配常规两节干电池或者单节锂电池的供电方案，不需要额外做升压电路，非常适合电池供电的便携类小型设备。接线端采用侧出焊盘设计，用户可以根据自己的安装空间选择直接焊线或者接插针，走线方向可以灵活调整，不会因为接线方向固定导致安装时和壳体或者其他部件干涉。外壳采用金属端盖加工程塑料主体的搭配，既保证了轴承安装位的结构强度，避免长期运行后轴承位磨损导致轴跳动变大，又控制了整体重量，用在对自重敏感的小型航模或者可穿戴智能设备上也不会增加过多负载。

做三维结构适配的时候，要注意预留电机主体的散热空间，虽然小功率直流电机发热不大，但长期满负载运行时，金属端盖会传导部分热量，周边不要紧贴不耐温的塑料结构件；安装固定位建议设计两个卡在电机主体圆柱面的卡扣，或者在端盖位置预留螺丝固定孔，不要单靠输出轴的受力来固定电机，避免运行时的振动导致电机移位，影响传动啮合精度。另外齿轮输出端和配套传动件的啮合间隙要控制在0.1到0.2毫米之间，间隙过大会导致传动噪音变大、回程差增加，间隙过小则会增大齿轮磨损，降低整体使用寿命。
