高传动比两级摆线齿轮传动箱结构

这款两级摆线齿轮箱的核心定位是面向第一代工业机器人关节的精密传动需求，在结构设计阶段就围绕机器人关节的安装空间、负载特性、传动精度要求做了针对性适配。从实际应用场景来看，这类传动部件主要搭载在工业机器人的小臂、腕部等需要紧凑安装空间同时要求大减速比的关节位置，也可适配小型自动化转台、精密分度机构等对传动回差、体积有严格要求的设备端。

从功能特性上看，120:1的总减速比通过两级摆线传动结构实现，相比单级摆线结构，在同等减速比需求下能大幅压缩轴向安装尺寸，同时摆线传动本身多齿啮合的特性，让整体结构具备更强的抗冲击负载能力，传动刚度远高于同规格的行星齿轮结构，回差控制也能满足机器人关节重复定位的精度要求。输入端适配标准伺服电机的安装法兰，无需额外转接结构即可完成电机与齿轮箱的直连装配，输出端采用多孔位法兰安装面，可直接对接机器人负载端的连接结构，省去额外的传动转接环节，减少装配累积误差。

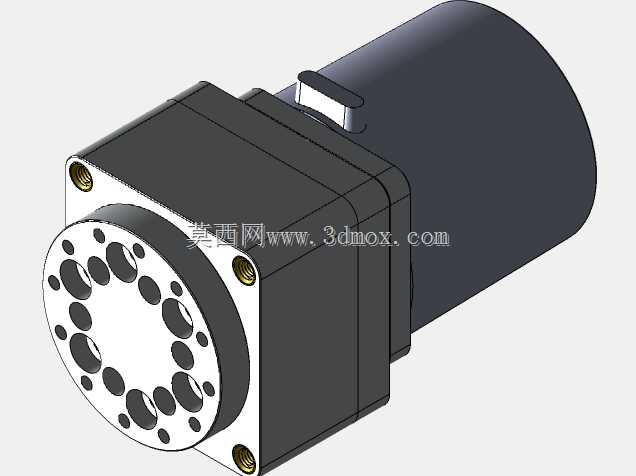

设计思路上，整体结构围绕紧凑化、高刚性做布局，将两级摆线传动的偏心轴承、针齿壳、输出盘等部件做同轴集成，外壳采用方形安装法兰结构，相比圆形外壳更便于在设备框架上做定位固定，四个角的安装螺纹孔可直接从端面完成锁紧固定，安装操作空间要求更低。从安装边界来看，输入端的电机连接止口与输出端的负载法兰做了同轴度公差约束，建模阶段就预留了标准密封件的安装槽位，可适配常规脂润滑的密封需求，整体径向尺寸控制在小规格关节的安装允许范围内，轴向长度也匹配小型机器人关节的布局空间，不会出现与周边机械臂杆的运动干涉问题。

结构建模过程中对摆线轮的齿形轮廓做了参数化处理，可根据实际负载需求调整齿形修形量，兼顾传动效率与回差控制要求，内部的轴承选型、偏心轴的强度校核都围绕机器人关节常见的交变负载工况做了匹配，避免长期正反转工况下的部件疲劳失效。
