TCA9548A I2C多路复用扩展板结构设计

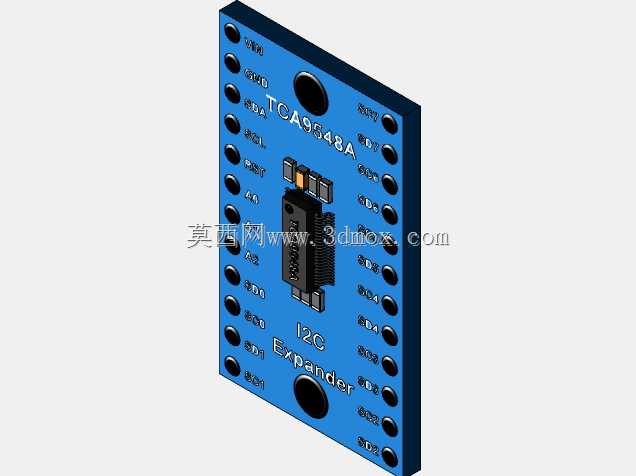

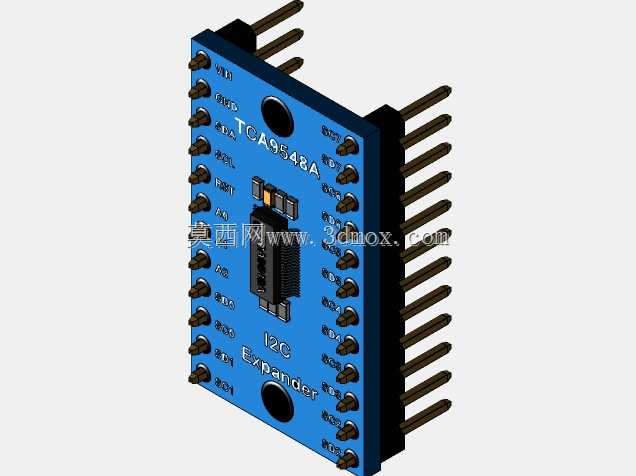

在嵌入式硬件开发、工业传感组网、多设备通讯链路搭建场景中，I2C总线地址冲突始终是困扰工程师的常见问题，单路I2C总线挂载设备数量受地址位限制，无法满足多同型号传感器、外设模块的并行接入需求，这款TCA9548A多路复用扩展板正是为解决该痛点设计的硬件模块。从结构设计来看，整块扩展板采用标准双列直插排针布局，两侧排针引脚间距严格遵循2.54mm通用面包板、洞洞板的安装孔距规范，板体四角预留了标准安装固定孔，可通过M2铜柱直接固定在原型验证平台、设备内部PCB安装位上，板体边缘做了圆角处理，避免组装过程中剐蹭周边线路或造成操作人员划伤。板载核心的TCA9548A芯片可将单路上行I2C总线扩展为8路独立下行通道，每路通道均可单独配置通断，实现不同I2C地址设备的总线隔离切换，无需额外增加主控硬件的I2C接口资源，即可挂载最多8个地址相同的I2C外设，大幅降低多传感节点组网的硬件成本。设计过程中充分考虑了实际接线的便利性，板上每路通道的引脚旁都做了清晰的丝印标识，标注了SDA、SCL、VCC、GND引脚定义，接线时无需额外查阅 datasheet 即可快速完成接线，板载电源引脚兼容3.3V与5V电平，可适配绝大多数主流单片机、嵌入式主控板的电平标准，无需额外增加电平转换电路。从安装边界来看，整块板体的外形尺寸控制在极小范围内，排针伸出板体的长度经过精准核算，既可以直接插在面包板上使用，也可以通过杜邦线外接其他模块，不会因为排针过长导致安装时与周边结构件产生干涉，板上的芯片、电容等贴片元件均布置在板体正面，背面无突出元件，贴装固定时可直接贴合安装面，无需额外预留元件避让空间。在工业现场的多传感采集场景中，该扩展板可将多路同型号温湿度传感器、气压传感器、OLED显示屏等I2C设备挂载到同一主控下，通过通道切换实现逐设备数据采集，避免总线地址冲突导致的通讯失败问题；在原型开发阶段，该模块的标准化尺寸可直接兼容现有开源硬件平台的安装规范，无需重新设计转接板即可快速搭建验证电路，缩短硬件开发周期。板体上的固定孔位同时兼容胶粘、螺丝固定两种安装方式，可根据设备内部的安装空间灵活选择固定方案，排针采用标准镀金排针，接触电阻小、抗氧化能力强，可满足长期工业环境下的稳定通讯需求。
