格罗夫I2C总线控制电机驱动板设计

项目分类:3D模型 发布时间:2021-09-27 ID:289386
  • 格罗夫I2C总线控制电机驱动板设计

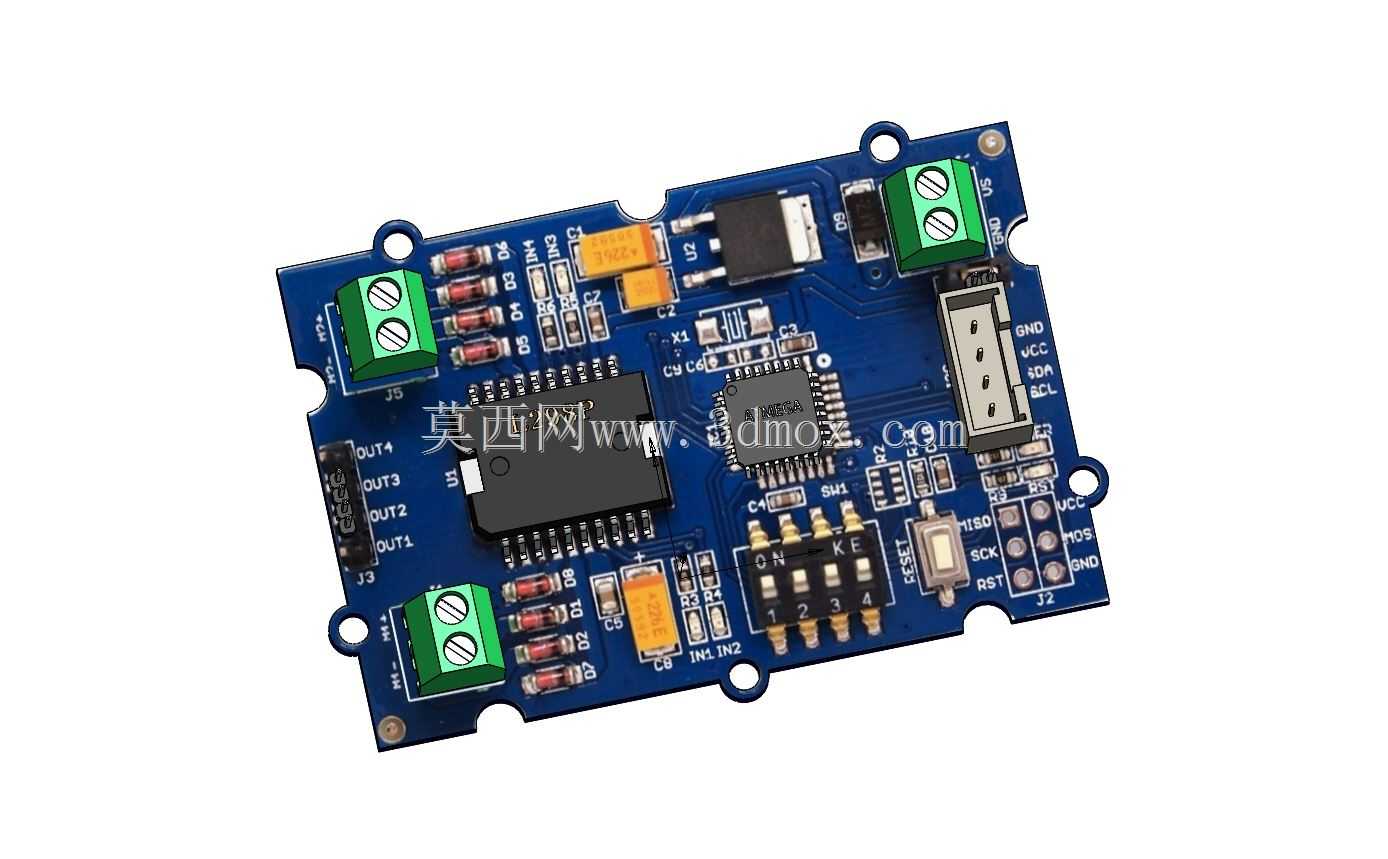

这款I2C接口的电机驱动模块,在小型自动化设备、桌面级机器人、创客类智能装置里应用十分广泛,区别于传统并行控制的驱动板,它仅需两根通信线就能完成电机正反转、调速、制动等全部控制逻辑,能大幅减少主控端IO口占用,尤其适合引脚资源紧张的小型控制板卡使用场景。从板载布局来看,驱动主芯片布置在板卡中部偏左位置,周边预留了足够的铺铜散热区域,大电流走线路径做了加宽处理,三个绿色接线端子分别对应电源输入、两路电机输出,端子旁预留了丝印标识,现场接线时能快速区分端口,避免接反烧板。板卡四角设计了标准安装孔,孔位间距适配通用的传感器安装支架尺寸,安装时可以直接通过铜柱固定在设备型材框架或者控制箱内的安装板上,不需要额外定制转接件。板载的I2C接口采用标准格罗夫接口定义,和同系列的传感器、控制模块可以直接用排线连接,不需要额外焊接杜邦线,能减少现场接线的出错概率。板上还设置了地址拨码开关,多块驱动板并联在同一条I2C总线上时,可以通过拨码设置不同的设备地址,实现单总线控制多路电机的需求,在多轴小型运动机构里能大幅简化布线复杂度。设计时充分考虑了不同应用场景的适配性,板上预留了电源指示灯、故障指示灯位置,主控端可以通过读取驱动芯片的状态引脚反馈,实时获取过流、过热的故障信息,方便设备做异常停机保护。板卡边缘做了圆角处理,避免安装时划伤线材或者操作人员手部,所有贴片元件都布置在板卡正面,背面做了整面铺地处理,既能提升抗干扰能力,也能在贴装时适配回流焊工艺,适合小批量生产加工。实际使用中,这款驱动板可以驱动两路直流有刷电机,持续输出电流满足小型负载的驱动需求,I2C通信速率支持标准模式和快速模式,控制指令响应延迟低,在小型AGV小车、机械臂关节驱动、智能传动装置里都能稳定工作。安装边界上,板卡整体外形方正,除了接线端子和接口的凸起部分,其余元件高度都控制在较低范围内,安装时不需要预留过多的垂直空间,在紧凑的设备腔体内也能顺利布置。
