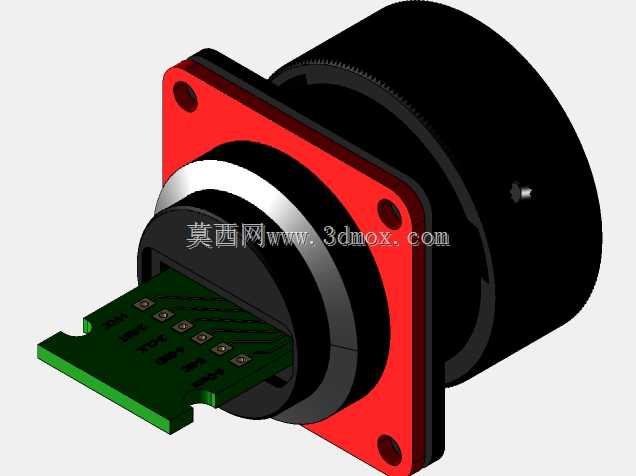

面板安装式防水SIM卡读卡连接器结构

这类带IP67防护等级的SIM卡连接器，主要面向户外工业设备、车载终端、露天通讯机柜、港口测控装置这类长期暴露在复杂工况下的设备使用，解决常规SIM卡座在淋水、扬尘、高湿环境下接触不良、引脚锈蚀的常见失效问题。从结构设计来看，产品采用法兰面板安装形式，安装法兰上预留四个对称的固定孔位，安装时可通过螺栓直接固定在设备壳体的预留开孔上，法兰与设备壳体接触面可加装密封胶圈，配合卡座本体的卡口式密封端盖，实现整体IP67的防护能力，可满足一米水深浸泡30分钟不进水的防护要求，同时完全阻隔外界粉尘进入卡座内部接触SIM卡触点。产品集成了SIM卡读卡触点与内部接线结构，插入标准SIM卡后合上带密封结构的卡口式盖体，即可通过尾部引出的线缆与设备主板的通讯模块连接，无需在设备内部额外布置SIM卡座走线，简化了户外设备的内部布线逻辑，也避免了设备开盖换卡带来的密封失效风险。设计时充分考虑了恶劣工况下的使用需求，卡座的插拔导向结构做了圆角过渡处理，SIM卡插入时可自动对准触点位置，避免插卡时偏斜刮伤镀金触点；卡口式端盖采用卡扣锁紧结构，无需额外工具即可完成开合，换卡操作便捷，同时锁紧后可提供足够的压紧力保证密封胶圈的压缩量，不会因为设备振动出现端盖松脱的问题。安装边界上，法兰盘的方形轮廓适配常规工业设备的面板开孔尺寸，卡座主体的圆柱段伸入设备壳体内部的长度经过优化，不会占用过多设备内部的安装空间，尾部出线位置做了应力释放结构，避免设备布线拉扯导致内部接线焊点脱落。触点部分采用镀金工艺，保证长期使用下的接触可靠性，即使在高低温交变、高盐雾的环境下，也能维持稳定的信号传输，不会因为触点氧化出现SIM卡识别失败的问题。这类连接器的应用，解决了户外通讯类设备SIM卡安装位置的防护痛点，不需要额外为SIM卡区域设计独立的密封舱结构，直接通过连接器自身的防护能力即可满足工况要求，大幅降低了设备整体的结构设计复杂度，也提升了后期运维换卡的便捷性，在野外环境监测设备、工程机械车载通讯终端、户外安防基站这类产品上有很高的适配性。
