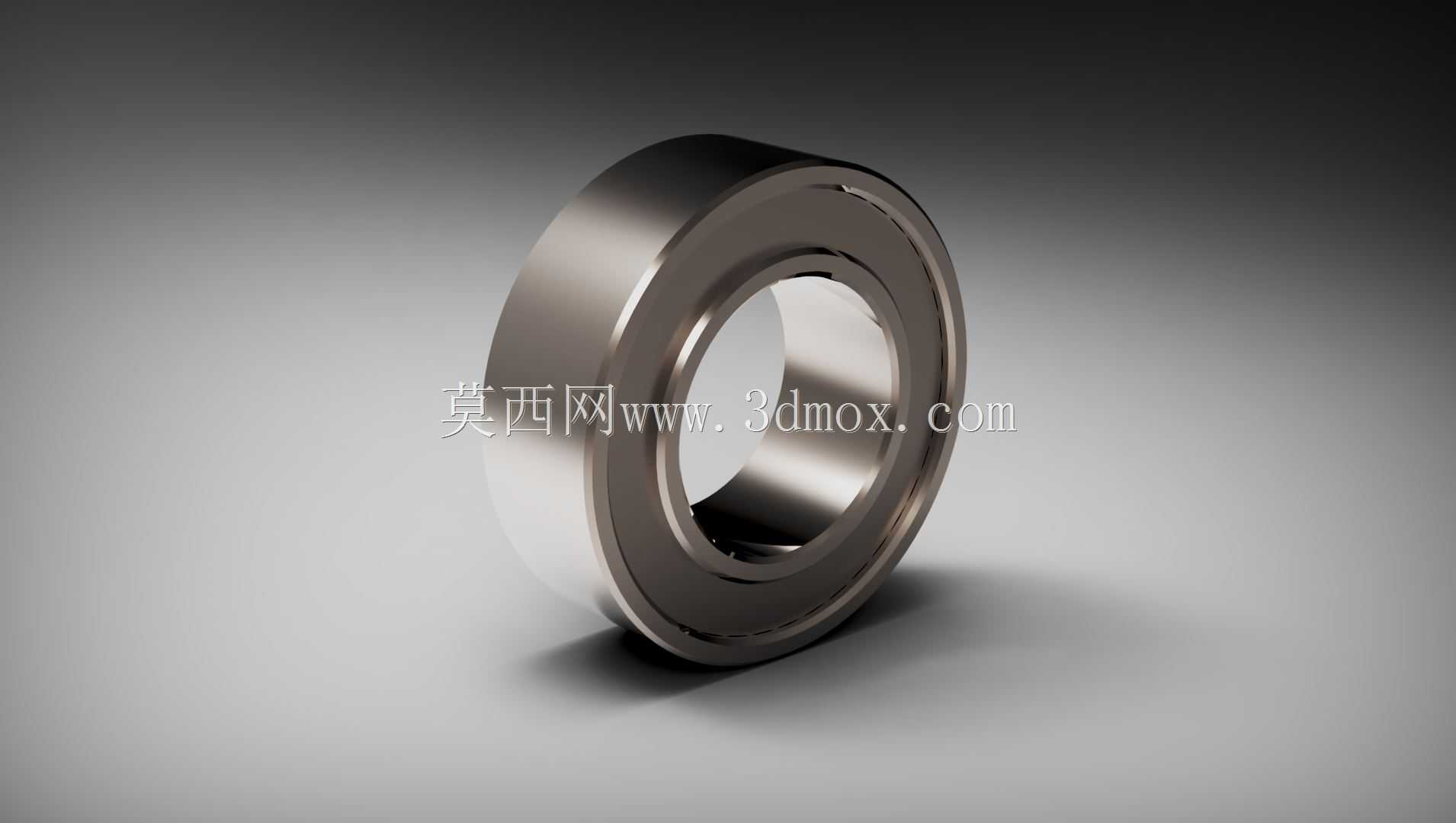

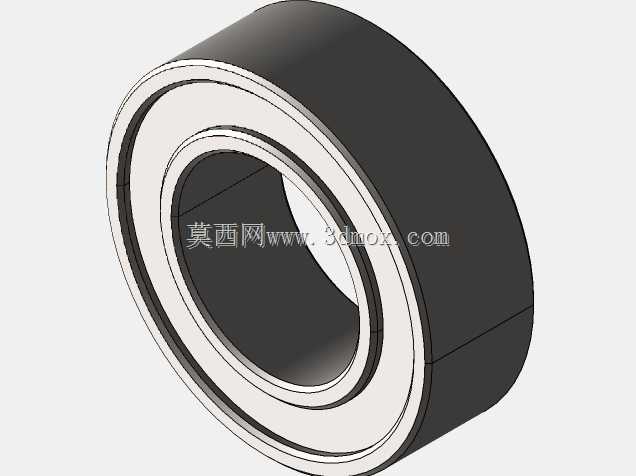

微型深沟球MR95ZZ轴承结构设计

在精密传动与小型机电产品的结构设计场景中，微型轴承的选型与适配往往直接决定整套机构的运行稳定性与寿命表现，MR95ZZ这类带双面防尘盖的微型深沟球轴承，是小型传动组件、精密仪器转动副、微型电机输出端、办公自动化设备走纸机构、小型医疗器械调节机构中极为常用的转动支撑元件。从实际工程应用的角度看，这类微型轴承的核心作用是为小直径转动轴提供低摩擦阻力的径向支撑，同时可承受一定程度的轴向载荷，双面带防尘盖的结构设计能够有效阻挡外界粉尘、微小碎屑进入轴承内部滚道，避免滚动体与滚道之间出现磨粒磨损，在常规非极端洁净度的装配环境下，无需额外加装外置防尘结构即可满足多数小型设备的防护需求，大幅简化周边配套结构的设计复杂度。

从设计思路层面来看，这类微型深沟球轴承采用经典的深沟滚道结构，内圈、外圈的滚道曲率与钢球直径匹配度经过优化，保证滚动体在滚道内运转时的接触应力分布均匀，不会出现局部应力集中导致的早期点蚀失效；双面的防尘盖采用冲压薄钢板成型，与内圈外径之间保留微小的配合间隙，既不会对转动的内圈产生额外摩擦阻力，又能形成有效的迷宫式防护屏障，阻挡粒径稍大的杂质进入轴承内部，同时可以留存轴承内部预置的润滑脂，避免润滑脂在设备运转过程中甩出流失，延长轴承的维护周期。

在安装边界与尺寸参数层面，该轴承的外径为9mm，内孔直径为5mm，轴向宽度为3mm，属于典型的微型尺寸规格，在进行配套结构设计时，轴承座的安装孔公差建议选用H7级精度，与之配合的转动轴轴颈公差选用k6级精度，即可保证合适的过盈配合量，既不会因为配合过松出现轴承内圈跑圈、外圈打滑的问题，也不会因为配合过紧导致轴承径向游隙被过度压缩，出现转动卡滞、摩擦阻力骤增的问题。在装配过程中，需要注意压装力只能施加在与安装基座过盈配合的套圈端面上，禁止通过滚动体传递压装力，否则会造成滚道表面压痕、钢球变形，直接导致轴承运转精度下降、噪声增大。

在实际选型适配时，这类微型轴承适用于转速较高、载荷偏小的转动场景，比如小型伺服电机的输出端支撑、3D打印机的送丝轮转动副、智能门锁的锁舌传动机构、无人机舵机的转动支撑等场景，在这些应用场景中，轴承的运转阻力直接影响设备的功耗表现与响应速度，MR95ZZ的低摩擦设计能够保证机构在低驱动扭矩下顺畅运转，同时紧凑的尺寸不会占用过多的结构空间，帮助设计人员在有限的安装空间内完成转动副的布局。需要注意的是，这类微型轴承的额定载荷相对有限，不适合应用在重载冲击的传动场景中，选型时需要核算实际工况下的径向、轴向载荷是否在轴承的额定承载范围内，避免出现过载失效的问题。
