直插式三端稳压线路板组件结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289406
  • 直插式三端稳压线路板组件结构设计
  • 直插式三端稳压线路板组件结构设计

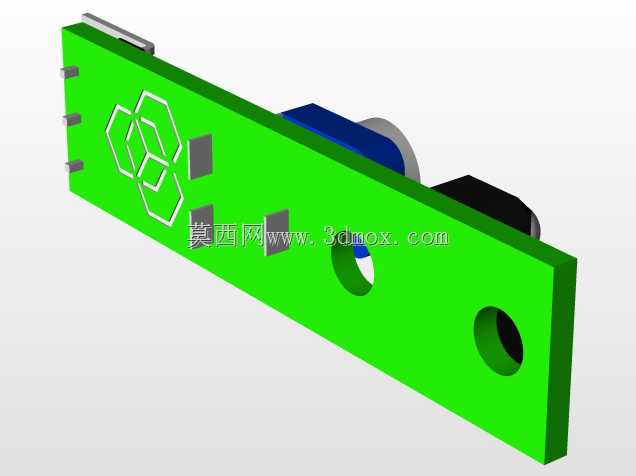

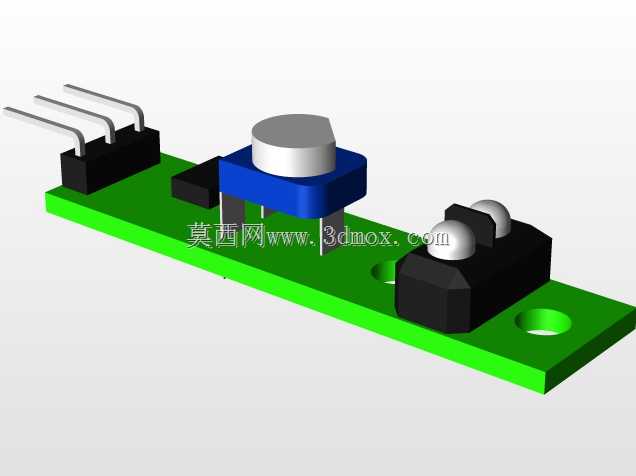

该线路板组件主要面向小功率直流供电场景设计,常见于小型工控传感模块供电端、教学实验电路、消费类电子内置稳压单元等场景,核心作用是将前端输入的波动直流电压转换为稳定的固定电压输出,为后级负载提供可靠的供电保障,避免电压波动造成后级芯片、传感元件工作异常甚至烧毁。从结构设计来看,PCB基板采用常规FR-4环氧玻纤板材,板体预留两个圆形安装孔,可通过M3规格螺丝直接固定在设备壳体或内部安装支架上,安装孔位避开了板上所有元件的引脚焊盘区域,安装时不会与元件引脚产生干涉,板体边缘做了圆角处理,避免组装过程中板边毛刺划伤操作人员或刺破相邻线材绝缘层。板上元件布局遵循强弱电分离、输入输出分区的原则,左侧设置三个直插式排针作为输入输出接线端,排针采用90度弯针设计,可直接插装在母座上实现板间连接,无需额外焊接飞线,降低组装接线的工作量;核心稳压元件采用直插式三端稳压芯片,芯片背部加装蓝色绝缘固定座,既可以将芯片牢牢固定在PCB板上避免震动导致引脚脱焊,也能预留出散热间隙,小功率工况下无需额外加装散热片即可满足温升要求;板载两颗铝电解电容分别布置在稳压芯片的输入与输出端,电容采用卧式贴板安装,有效降低组件整体高度,适配内部空间局促的安装场景,电容旁预留的焊盘位置可根据实际纹波要求加装不同容值的电容,拓展电路适配性。设计过程中充分考虑了量产组装的工艺性,所有直插元件的引脚间距均符合行业通用标准,可适配波峰焊工艺批量焊接,元件排布间距满足自动插件机的操作空间要求,不会出现元件干涉导致插件头无法正常取件放件的问题;板上走线宽度根据载流量做了区分,电源走线宽度满足1A持续载流要求,信号走线宽度适配小信号传输需求,走线拐角均采用45度斜角处理,避免直角走线造成的信号反射与载流能力下降问题。从安装边界来看,组件整体最高处为稳压芯片顶部,整体高度不超过15mm,板体长宽尺寸适配小型化安装需求,弯针排针的伸出长度可根据对接母座的安装深度做调整,无需改动板体其他结构即可适配不同的安装间距要求,排针的引脚定义遵循常规三端稳压模块的通用排序,可直接替换同规格的市售稳压模块,降低设备改型的结构调整成本。
