开源硬件开发主控电路板结构设计

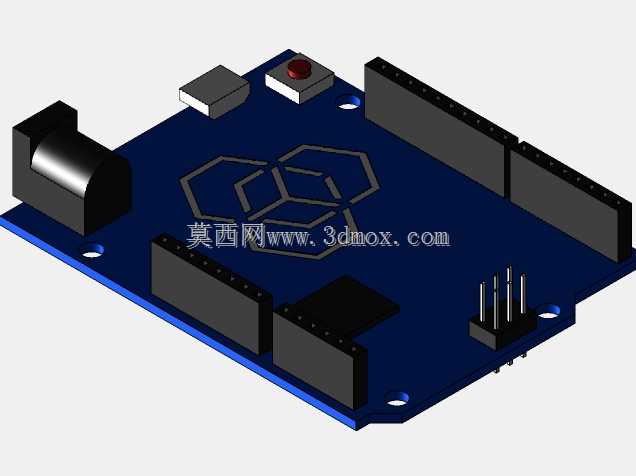

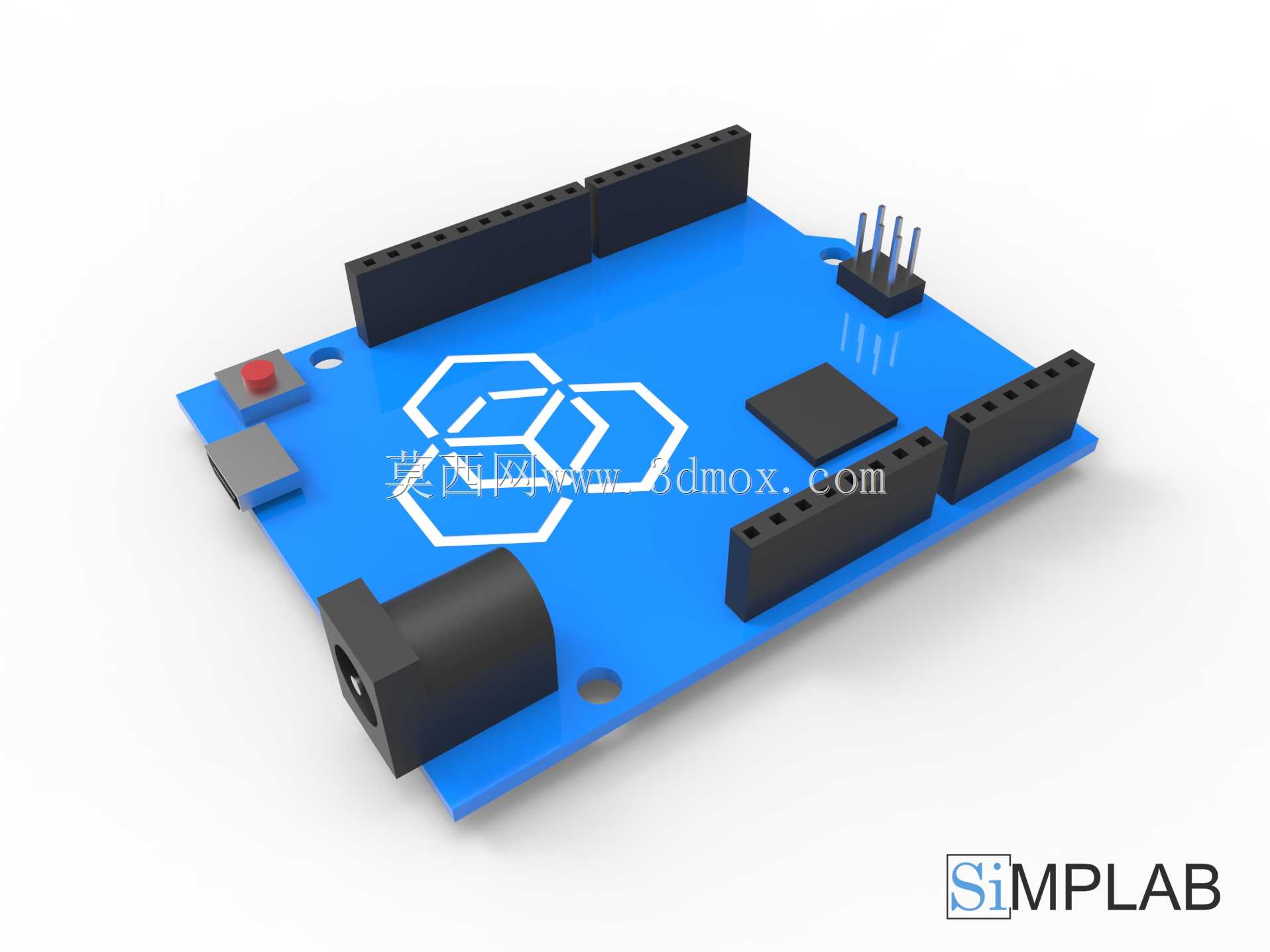

　　这款主控电路板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，建模过程中优先还原了实物的安装边界与元件布局逻辑，可直接用于教学演示、结构适配验证、开发项目外壳设计等场景。从结构层面看，板体采用标准矩形PCB外形，四角预留了符合通用安装规范的固定孔位，孔位间距匹配常见开源开发板的安装尺寸，能够直接适配市面上多数现成的开发板固定支架、亚克力外壳以及嵌入式设备的主控安装位，无需额外调整安装孔坐标即可完成装配。板上元件布局严格遵循实际硬件的排布逻辑：电源输入接口设置在板体侧边，采用DC直流电源座结构，接口突出板体边缘的尺寸经过精准还原，设计外壳时可直接预留对应开口，不会出现接口被遮挡、插头无法完全插入的问题；

　　侧边排布的多组排针座高度统一，排针伸出板体的长度、排针间距完全符合通用排母的适配标准，在做扩展模块堆叠设计时，可直接匹配各类传感器扩展板、功能模块的安装高度，避免出现排针对接错位、扩展板无法放平的问题。板载的复位按键采用轻触开关结构，按键顶面高出PCB板面的高度经过实测还原，设计外壳按键开孔时，可直接参照该高度设置按键柱的长度，保证按压行程合理，不会出现按键卡滞、按动无响应的情况。核心处理芯片区域预留了足够的散热空间，芯片周边没有布置过高的元件，后续加装散热片时不会和周边元件产生空间干涉。板上的状态指示灯位置靠近板体边缘，在外壳设计时可将指示灯开孔对应设置在设备面板的可视区域，方便用户直观查看设备运行状态。

　　建模过程中对所有元件的外形公差做了合理预留，排针座、电源接口、USB接口这类外接元件的外形尺寸都按照实物最大公差做了偏移处理，在进行结构装配验证时，不会出现模型装配顺畅但实物装配干涉的问题。整个板体的厚度按照标准PCB板厚设置，板上所有贴片元件的高度、接插件的突出尺寸都经过逐一核对，能够直接用于3D打印外壳的结构验证、教学场景的硬件结构拆解演示，也可以作为嵌入式项目整机结构设计中的主控模块基准模型，帮助结构设计师快速完成整机内部的布局规划，减少反复测量实物尺寸的工作量。对于刚接触嵌入式硬件结构设计的从业者来说，这个模型也可以作为元件布局参考，理解主控板上接口、元件排布的工程逻辑，比如电源接口远离信号排针的布局思路、按键与指示灯的位置设置逻辑，都符合实际硬件设计的EMC防护与使用便利性要求。
