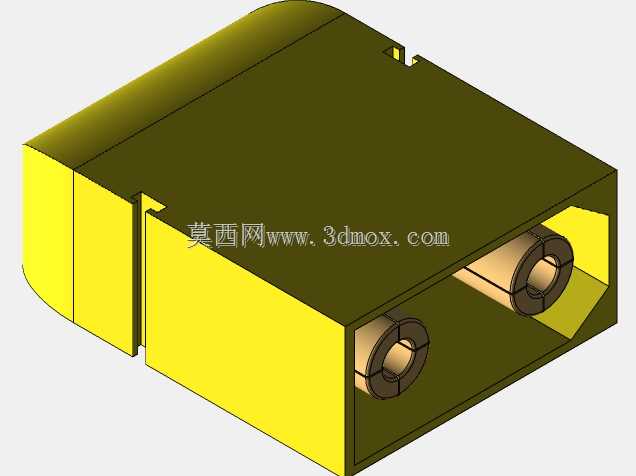

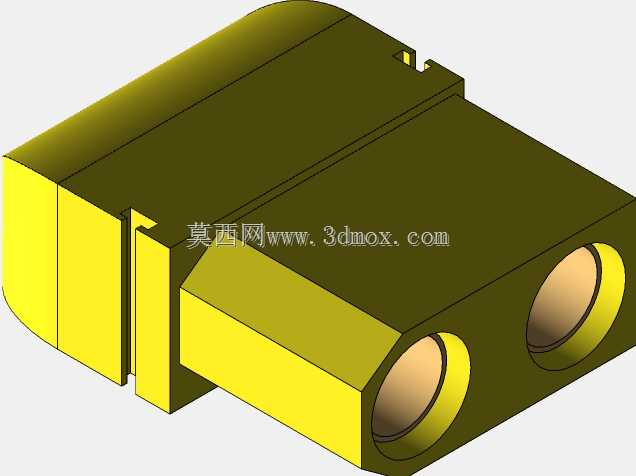

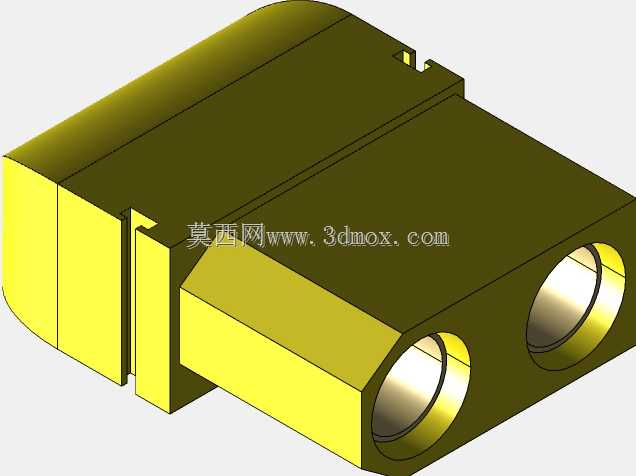

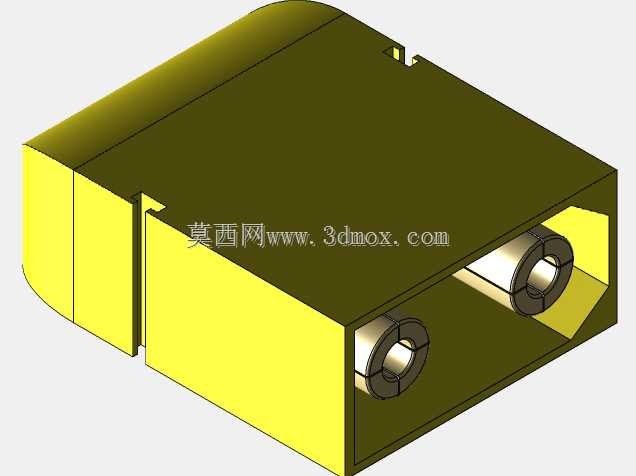

表面安装角形XT90公母接插件结构

这款表面安装角形XT90公母插头，是针对大电流动力回路接插场景开发的连接部件，常见于航模动力系统、便携储能设备、电动两轮车电池组、小型工业移动供电单元的动力传输链路中，主要承担电池包与负载端、电池组与充电模块之间的大电流导通与快速接断功能。从结构设计来看，该接插件采用90度弯角出线布局，区别于直插式XT90接头的轴向出线形式，能够有效压缩接插部位的轴向安装空间，适配设备内部走线空间局促、需要沿设备壳体表面布放线路的安装场景，避免直插接头出线后线缆弯折半径不足导致的线芯疲劳断裂问题。接插件的接触端采用双孔同轴插合结构，公母端插合后接触件的贴合面积经过优化，能够在持续大电流工况下降低接触电阻，减少接插部位的发热损耗，避免长时间满载运行时出现接插件过热烧蚀的故障。外壳采用高低差阶梯式结构设计，一方面通过阶梯卡位结构实现公母头插合时的防呆定位，避免反插导致的极性接反故障，另一方面外壳的加强筋结构沿接插件受力方向布置，能够提升频繁插拔过程中的外壳结构强度，减少插合力作用下的外壳开裂风险。安装边界方面，该接插件采用表面贴装形式，底部贴合安装面的区域做了平面度处理，能够通过螺丝固定或者卡扣限位的方式固定在设备壳体或者PCB安装板上，安装孔位的间距经过适配，兼容常规动力接插件的安装孔位标准，不需要额外修改安装基座即可完成替换。插合端的导向倒角做了优化，公头插入母座时能够自动导正，减少对位偏差导致的插针弯折、接触件刮损问题，适合生产线上的快速装配作业，也能降低现场维护时的接插操作难度。接触件的端部做了圆弧过渡处理，插合过程中不会刮伤母座内部的弹性接触片，能够保证长期反复插拔后的接触压力稳定，维持可靠的导通性能。外壳的绝缘部分采用耐温绝缘材质，能够隔绝相邻两极的爬电路径，满足大电流接插件的电气间隙要求，避免高湿、凝露工况下出现极间打火、漏电的风险。在实际选型应用中，这类角形接插件尤其适合电池包内置在设备腔体内部、出线方向需要与安装面平行的布局，能够让线缆沿设备内壁平顺布放，减少线缆弯折带来的空间占用，同时接插件的外露高度经过控制，不会突出设备安装面过多，适配紧凑化的设备结构设计需求。
