八节AA型1.5V电池配套安装电池架结构

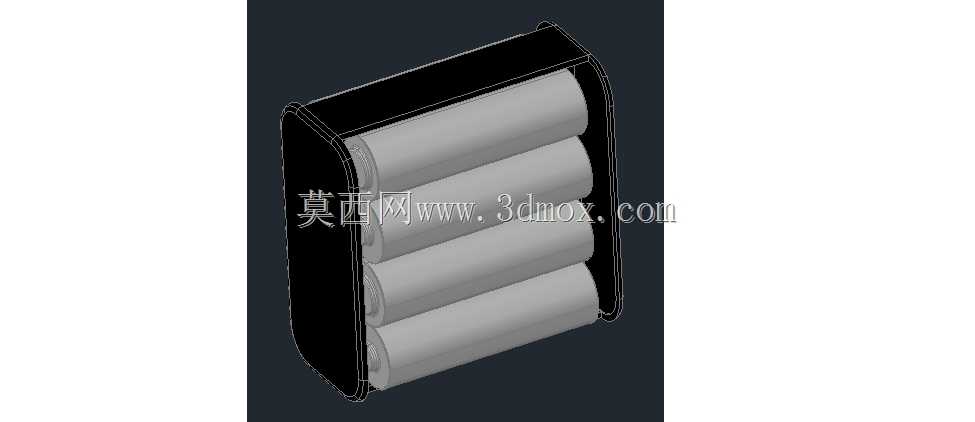

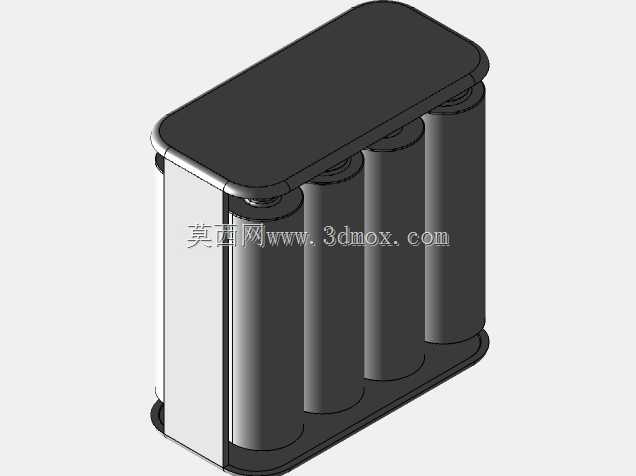

在手持检测仪器、便携工控终端、小型户外传感设备这类需要多节干电池串联供电的产品结构设计中，电池架是决定供电可靠性的核心结构件，本次的八节AA-LR6规格电池架，就是针对8节1.5V五号电池串联输出12V供电的应用场景设计的固定承载结构。从实际使用场景来看，这类电池架常被用在没有内置锂电的便携测量设备、应急照明装置、小型农用检测机具内部，需要在设备频繁移动、存在小幅振动的工况下，牢牢固定每一节电池，避免电池移位导致的接触不良、供电中断问题。设计上采用了单侧开放式的排布结构，四节电池为一列共排布两列，整体为窄长型的立式结构，充分利用设备内部的竖向安装空间，不会占用过多的PCB板布设区域，两侧的围边做了贴合电池圆柱曲面的弧度处理，每一节电池装入后都能和架体形成面接触，不会出现单点卡接过紧导致的电池拆装卡滞问题。架体两端的电极安装位预留了标准的弹片安装槽，不需要额外做定位结构，装配时直接将导电弹片卡入槽位即可，弹片的压缩行程经过匹配设计，装入电池后能保持合适的接触压力，既不会因为压力过大导致电池外壳被顶出凹痕，也不会因为压力不足在设备受振时出现接触跳断。安装边界上，整体的外形宽度刚好适配两列AA电池并排的尺寸，厚度方向预留了0.3mm的装配间隙，装入设备壳体的电池仓后不会出现晃量，架体背部预留了两个螺丝固定孔位，可以直接通过M2的自攻螺丝固定在设备内部的安装柱上，也可以根据壳体设计选择背胶粘贴的固定方式，适配不同的装配工艺需求。结构上还在每两节电池的间隔位置做了加强筋，既可以分隔相邻电池避免外皮摩擦破损，也能提升整个架体的结构强度，在受到侧向挤压时不会出现变形导致电池卡滞。考虑到干电池使用过程中可能出现的漏液问题，架体底部做了浅导流槽，万一出现电池漏液，电解液会顺着导流槽流向预留的排液缺口，不会直接积存在架体内腐蚀电极弹片，也能减少电解液渗入设备内部电路板的风险。拆装逻辑上采用了侧向滑入的装取方式，不需要额外的电池盖卡扣结构，配合设备壳体的电池盖就能完成电池的封闭防护，装取电池时只需要推开设备电池盖，就能直接从侧面抽出或装入电池，不需要抠取架体内的电池，日常更换电池的操作手感顺畅，不会出现电池卡在架内难以取出的问题。对于结构设计从业者来说，这类标准规格的电池架结构可以直接复用在同供电规格的便携设备设计中，只需要根据自身设备的壳体尺寸微调固定孔位和外围轮廓，就能大幅缩短供电结构部分的开发周期，避免重新设计电池卡位、电极位置带来的试错成本，也能保证供电结构的可靠性，减少后期样机测试阶段出现的供电接触类问题。
