FRC赛事鲁本斯无限充电竞技机器人结构

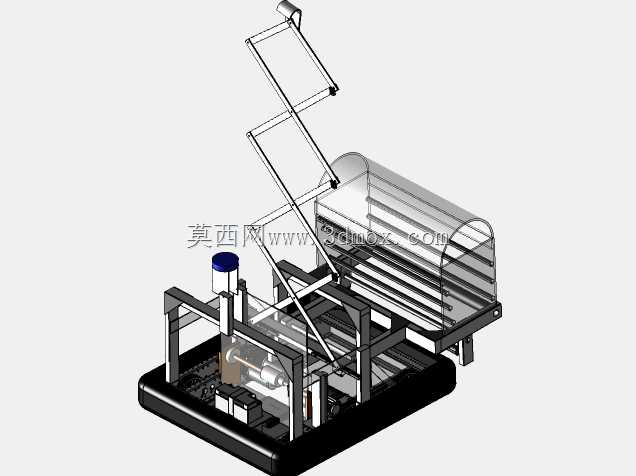

该款竞技机器人面向FRC赛事场景开发，核心围绕赛事过程中的能量单元拾取、转运、投放以及自身无线补能需求设计，整体采用分层式底盘承载结构，底部预留标准赛事电池安装位与驱动轮组安装边界，轮系布局适配赛事场地的防护栏门槛、斜坡等通行场景，底盘离地间隙经过反复校核，可在满负载搭载上部作业机构的状态下完成急转、启停、越障动作，不会出现底盘剐蹭场地或重心失稳的问题。上部作业机构采用多段铰接式折叠臂设计，臂架杆件采用镂空轻量化处理，在保证结构刚度满足拾取投放载荷要求的前提下，尽可能降低上部结构重量，减少整机重心偏移量，臂架末端设置可自适应开合的拾取夹具，可兼容赛事指定规格的能量单元，夹具开合行程经过匹配设计，不会出现拾取过程中卡滞或脱落的问题。侧部集成的无线充电接收模块采用倾斜式安装布局，可在靠近场地充电工位时自动对准发射端，无需精准停靠即可完成补能，模块外部设置透明防护外罩，可抵御赛事对抗过程中的轻度碰撞，避免内部线圈移位影响充电效率。整机框架采用标准铝型材拼接搭配局部钣金护罩，安装孔位均预留通用装配公差，方便参赛队伍根据实际赛事策略调整臂架长度、夹具开合角度、轮组轴距等参数，底盘上部预留的电控安装区可兼容不同规格的控制器、驱动板、传感器安装位，布线槽沿型材内侧布置，可避免运动过程中臂架与线缆发生干涉。设计过程中针对臂架全伸展状态的挠度做了有限元校核，确保臂架伸至最大作业半径时末端抖动量控制在赛事允许的误差范围内，不会因结构变形导致投放精度不足，各铰接转轴处均设置自润滑衬套安装位，可减少长时间赛事作业过程中的磨损量，降低现场维护频次。整机外轮廓尺寸严格匹配FRC赛事的起始区尺寸要求，赛前可将折叠臂完全收折至底盘轮廓范围内，满足出发前的尺寸校验规则，各运动机构的运动行程均设置硬限位结构，避免程序失控时臂架过转损坏结构件或碰撞场地设施。
