电影瓦力履带式探测机器人复刻结构

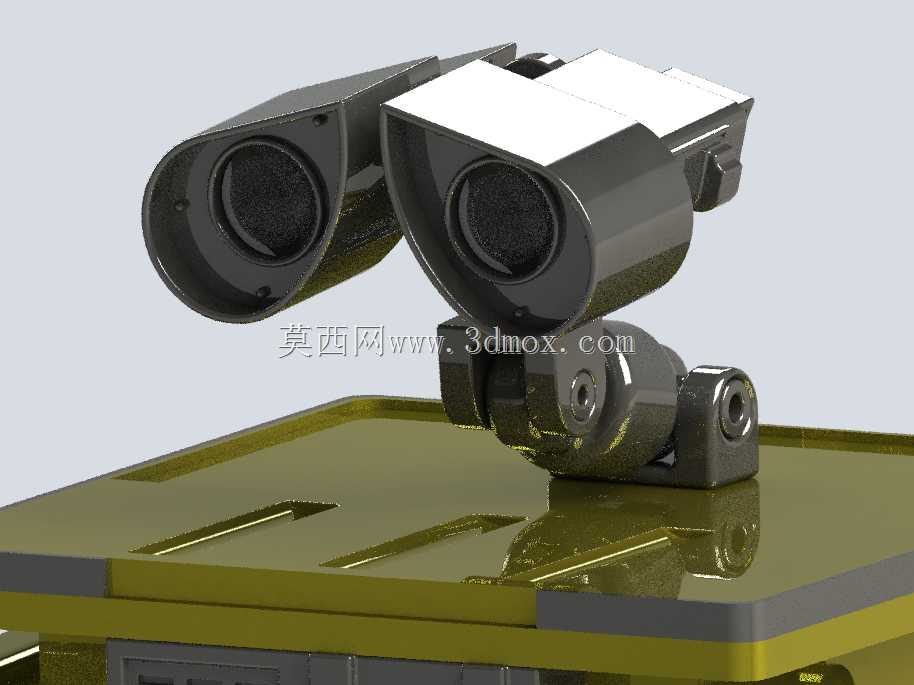

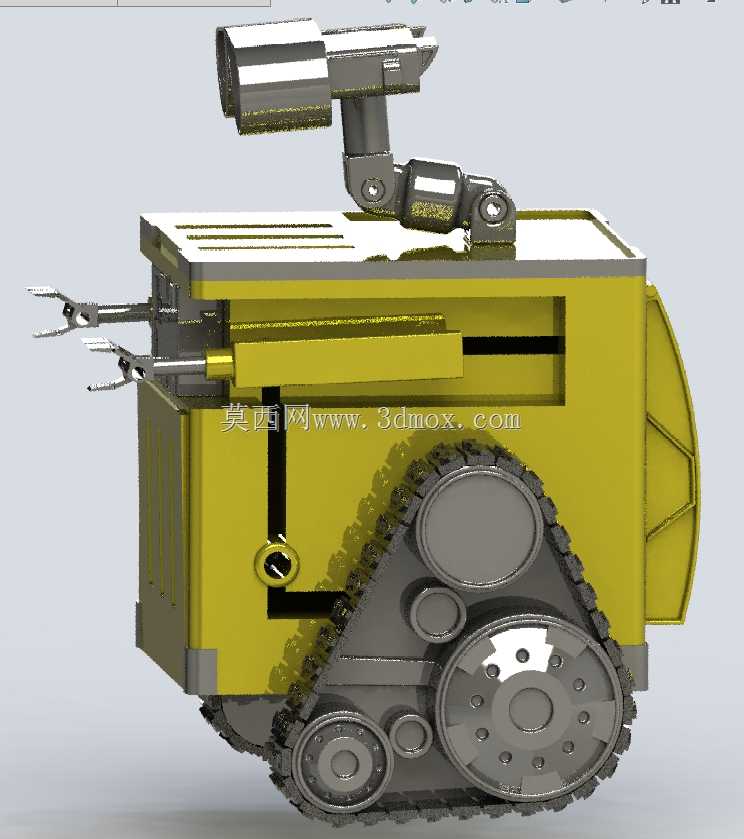

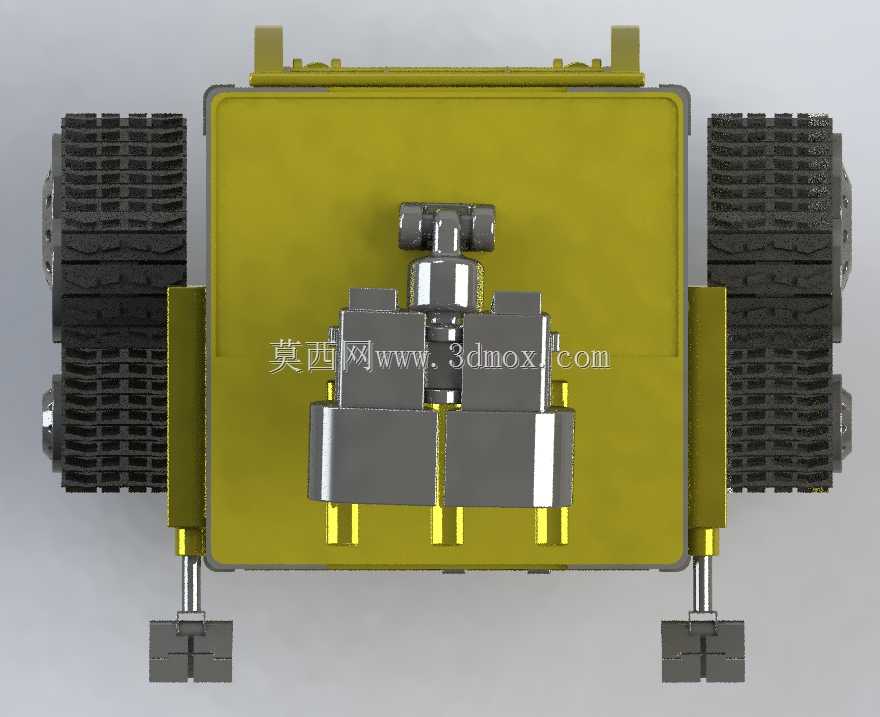

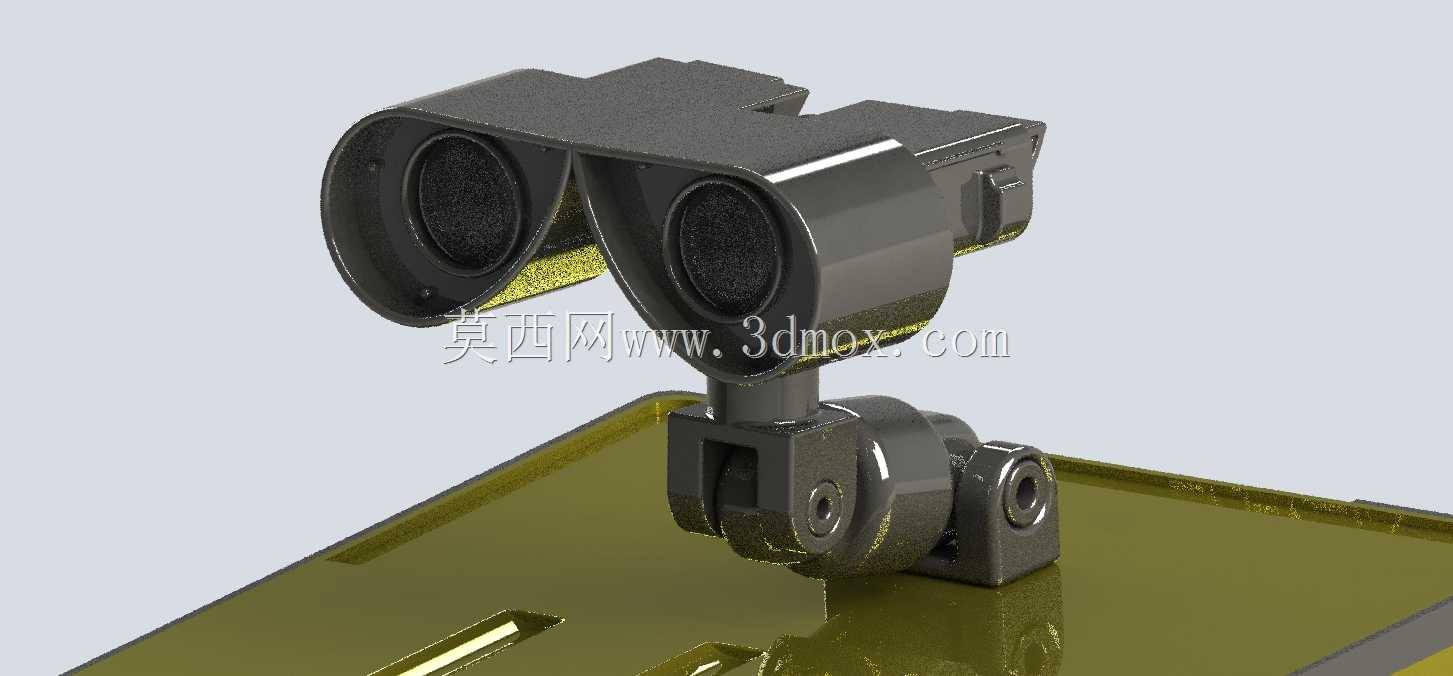

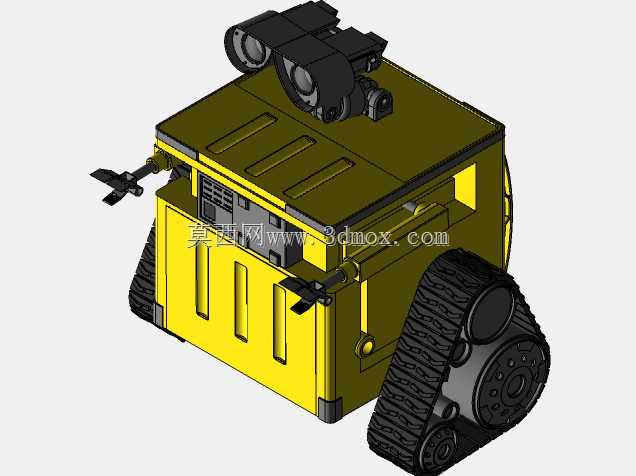

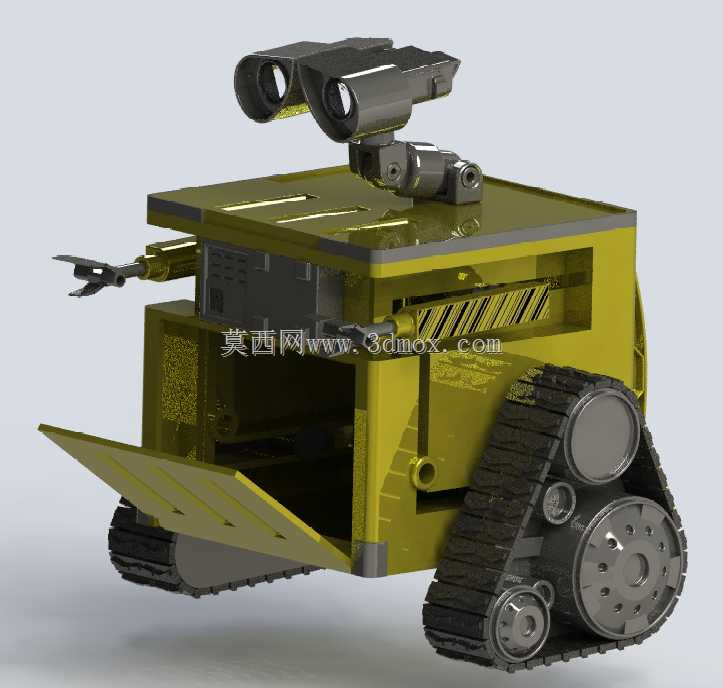

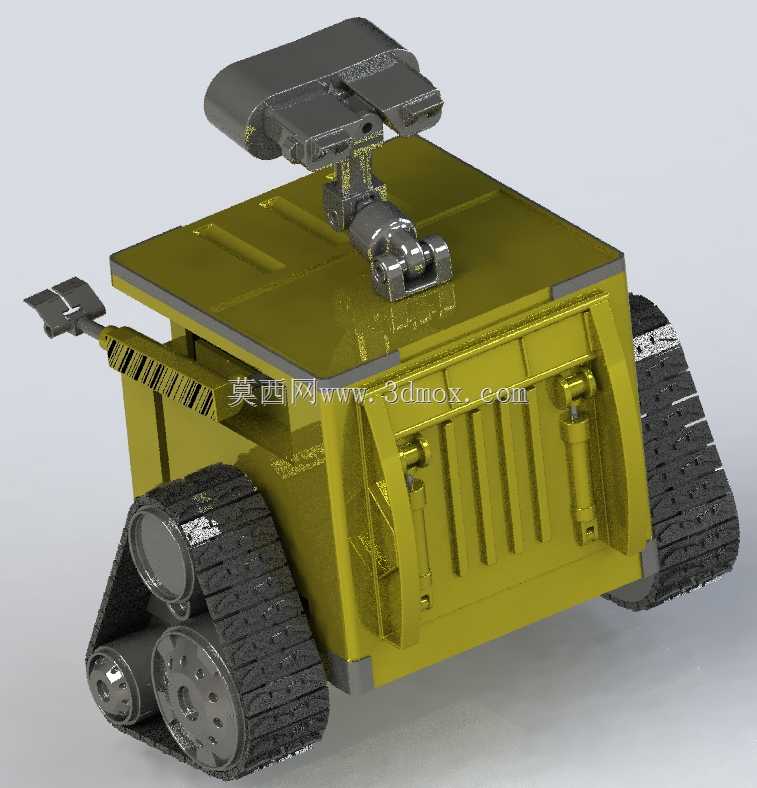

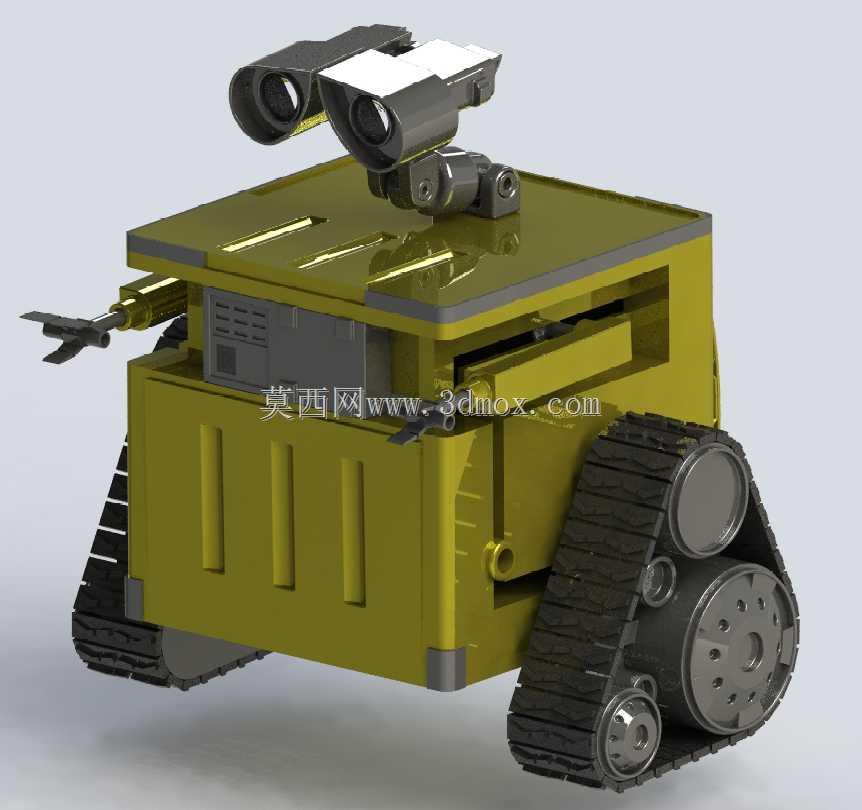

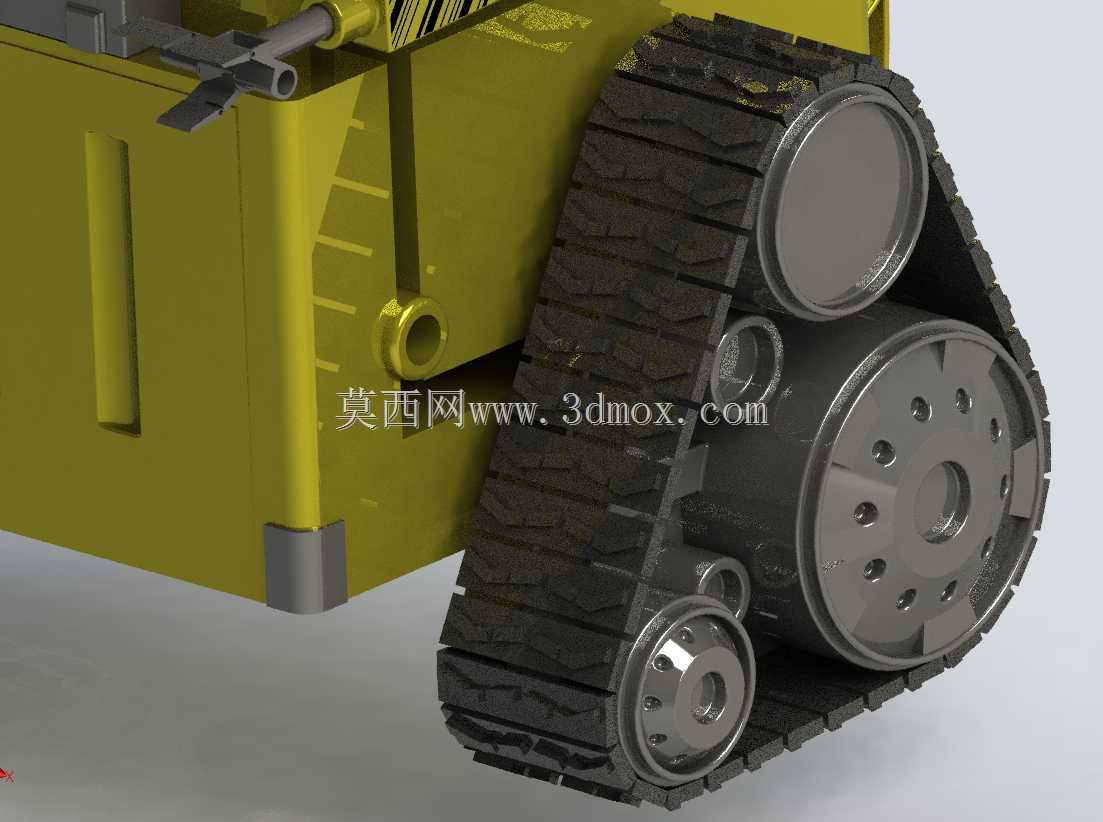

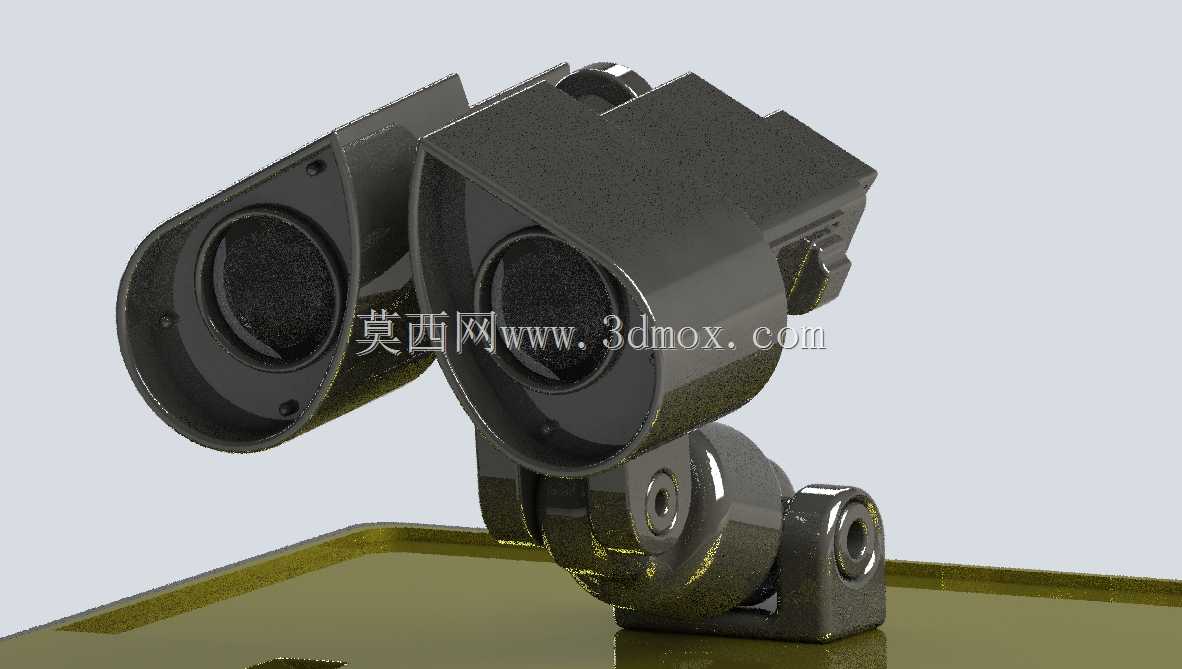

这款履带式移动探测机器人的结构复刻，核心围绕复杂非平整地形的通行需求展开设计，行走机构采用双侧独立履带模组，每侧履带配置驱动轮、导向轮与三组承重托带轮，履带板表面做了加深的防滑齿形结构，能够在碎石、松软沙土、小幅坡度的硬质路面上保持稳定附着力，单侧履带的张紧结构采用偏心轴调节设计，无需额外拆解外护板即可完成履带张紧度的调整，适配不同工况下的履带张紧需求，避免长时间行走后履带松脱打滑的问题。机身主体采用箱型承载结构，外壳做了大圆角过渡处理，既降低了行进过程中剐蹭障碍物的概率，也能在发生轻微碰撞时分散冲击力，保护内部的电控与传感组件，机身前部预留了可伸缩的机械臂安装接口，接口处做了快拆式定位销结构，可根据作业需求更换夹取、探测、采样等不同功能的末端执行器，机械臂的摆动范围覆盖机身正前方120度扇形区域，伸展后最大作业半径可达到机身宽度的1.2倍，能够完成近距离的物料拾取、表面探测等操作。顶部的双目视觉传感模组采用双轴独立俯仰结构，两个视觉传感器可同步或独立调整俯仰角度，水平方向可随顶部转台实现320度的回转覆盖，能够在机身不移动的状态下完成周边环境的全景扫描，视觉模组的外护罩做了倾斜的导水檐设计，可避免户外作业时积水、落尘堆积在传感器视窗表面，影响探测精度。整体结构的安装边界做了严格的尺寸约束，机身宽度控制在常规室内通道通行的尺寸范围内，整机高度在视觉模组完全收回的状态下可通过常规高度的设备检修门，底部离地间隙设置为35毫米，能够轻松越过地面上的小型凸起、线缆槽等障碍，不会出现底盘剐蹭的问题。机身内部的腔体做了分层式布局设计，上层预留视觉模组的走线与驱动电机安装位，中层为电控组件与电池组的安装腔，下层为行走驱动电机与传动结构的安装空间，各层之间设置有走线槽与密封胶条安装位，既方便内部线束的规整排布，也能在户外作业时阻挡粉尘、溅水进入核心腔体，提升设备在复杂环境下的运行稳定性。这类履带式探测结构可应用于灾后废墟搜救、工业管道巡检、野外地质勘探等场景，复刻设计过程中对原影视形象的外观特征做了工程化适配，在保留辨识度的同时，所有运动部件都做了实际的运动干涉校验，确保各关节活动范围内不会出现结构剐蹭，传动路径的设计尽量缩短了动力传递距离，降低行走与关节动作过程中的动力损耗，提升整机的续航表现。
