仿生水下探测机器鱼结构设计

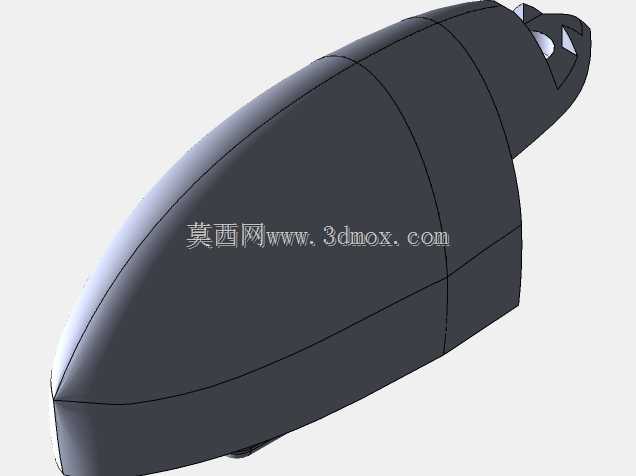

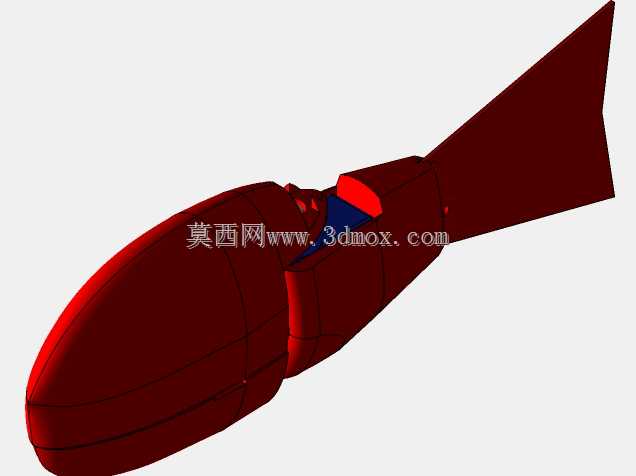

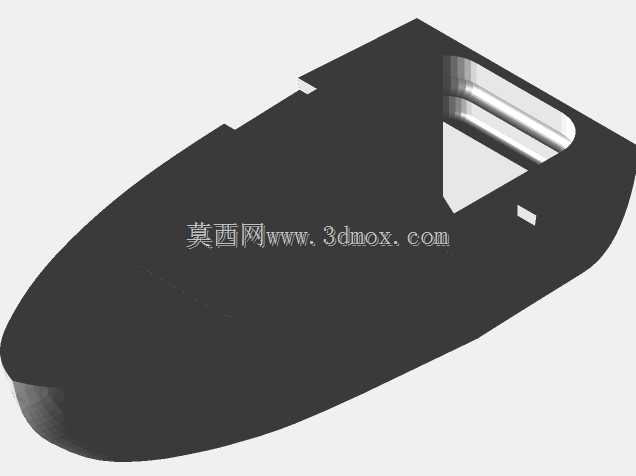

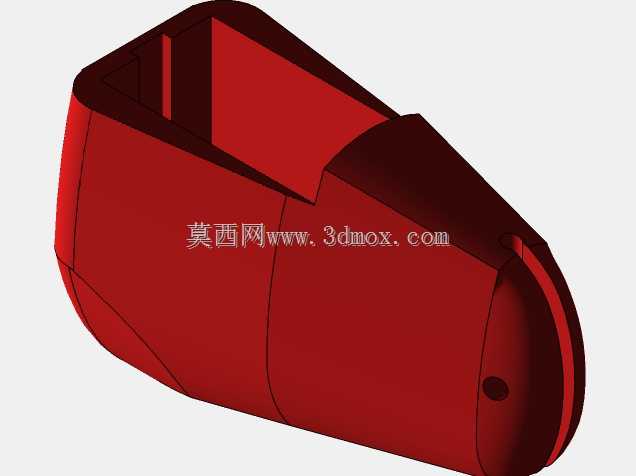

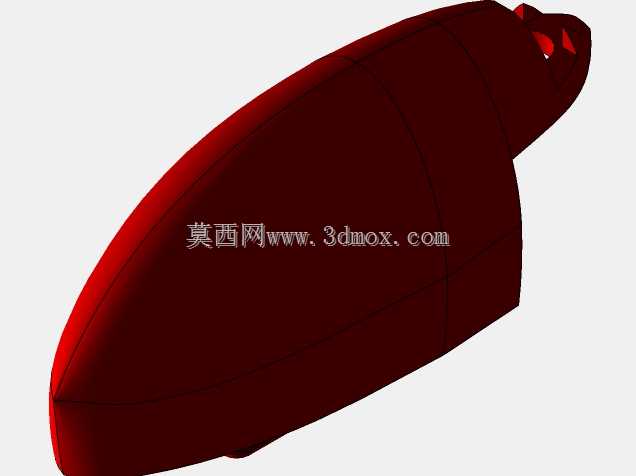

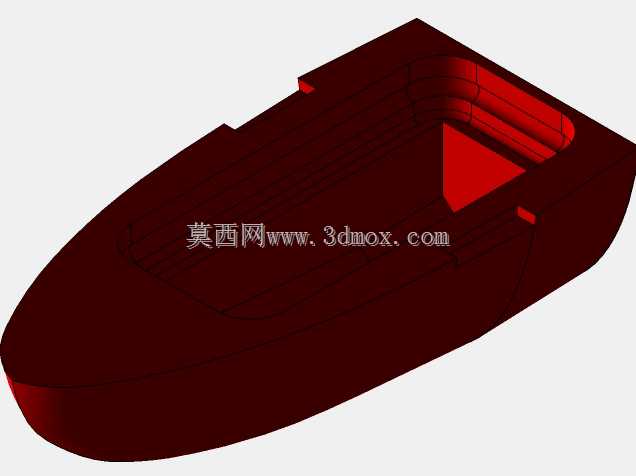

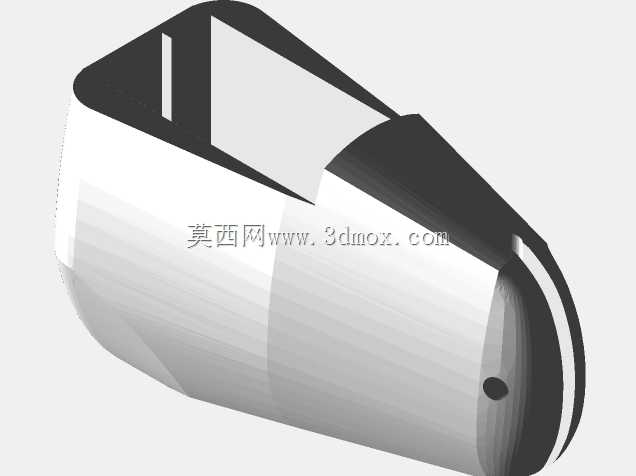

这款仿生机器鱼的结构设计，核心围绕水下狭小空间探测作业的实际需求展开，区别于传统螺旋桨推进的水下航行器，鱼形仿生结构在近岸浅滩、管网内部等复杂水域环境中，能大幅降低推进过程中的水流扰动，避免搅动水底沉积物遮挡探测视野，同时减少对水生生境的干扰，适配水文监测、水下管线巡检、水域生态观测等多类作业场景。从结构设计逻辑来看，整体采用流线型鱼身轮廓，曲面过渡全程遵循流体力学减阻要求，鱼身背部预留的柱状安装位，可根据作业需求搭载微型水质传感器、小型摄像模组等功能载荷，安装位的凸台结构做了密封配合面设计，预留了密封槽安装空间，可满足浅水环境下的静密封要求，避免水体渗入内部舱体损坏电子元器件。鱼身主体采用一体化曲面壳体设计，内部预留了控制电路板、微型动力模块、储能单元的安装腔体，腔体的筋位布局兼顾结构强度与内部器件的固定需求，无需额外增设复杂的固定支架即可完成核心器件的定位装配，能有效压缩整体装配工序，降低组装难度。鱼头部位的三角状开槽结构，一方面是为了平衡鱼身整体的浮力配平，减少尾部摆动时的抬头力矩，另一方面可作为水流进出的导流通道，若搭载流速检测模块，可直接利用该导流结构获取稳定的水流样本，提升检测数据的准确性。从安装边界来看，整体结构的外轮廓无尖锐凸起，所有曲面过渡圆角均控制在合理范围，既可以避免在管网巡检过程中剐蹭管壁造成卡滞，也能适配FDM类型3D打印的成型工艺要求，无需额外添加大量支撑结构即可完成打印成型，打印完成后仅需简单去除少量支撑毛刺即可进行装配。尾部摆动结构的连接位做了铰接配合的公差预留，可适配微型舵机的直接驱动，无需额外设计复杂的传动连杆，动力传递路径短，传动损耗小，能在有限的储能空间下提升整机的续航时长。鱼身的壁厚设计兼顾了结构强度与轻量化要求，在水压作用下不会出现明显的壳体形变，同时整体重量控制在合理区间，可通过调整内部腔体的配种块位置实现中性浮力调节，让机器鱼在水中能保持稳定的悬停姿态，无需持续输出动力抵消浮力差，进一步降低运行过程中的能耗。在实际作业过程中，这类仿生机器鱼可进入传统大型水下探测设备无法抵达的狭窄水域，比如城市地下排水管网的内部检测、养殖塘的水下环境巡查、大坝坝体的近距离渗漏排查等场景，相比人工潜水探测的方式，作业风险更低，作业效率更高，且不会受水下能见度、水流速度的过多限制，配合搭载的不同功能模块，可完成多类水下作业任务。
