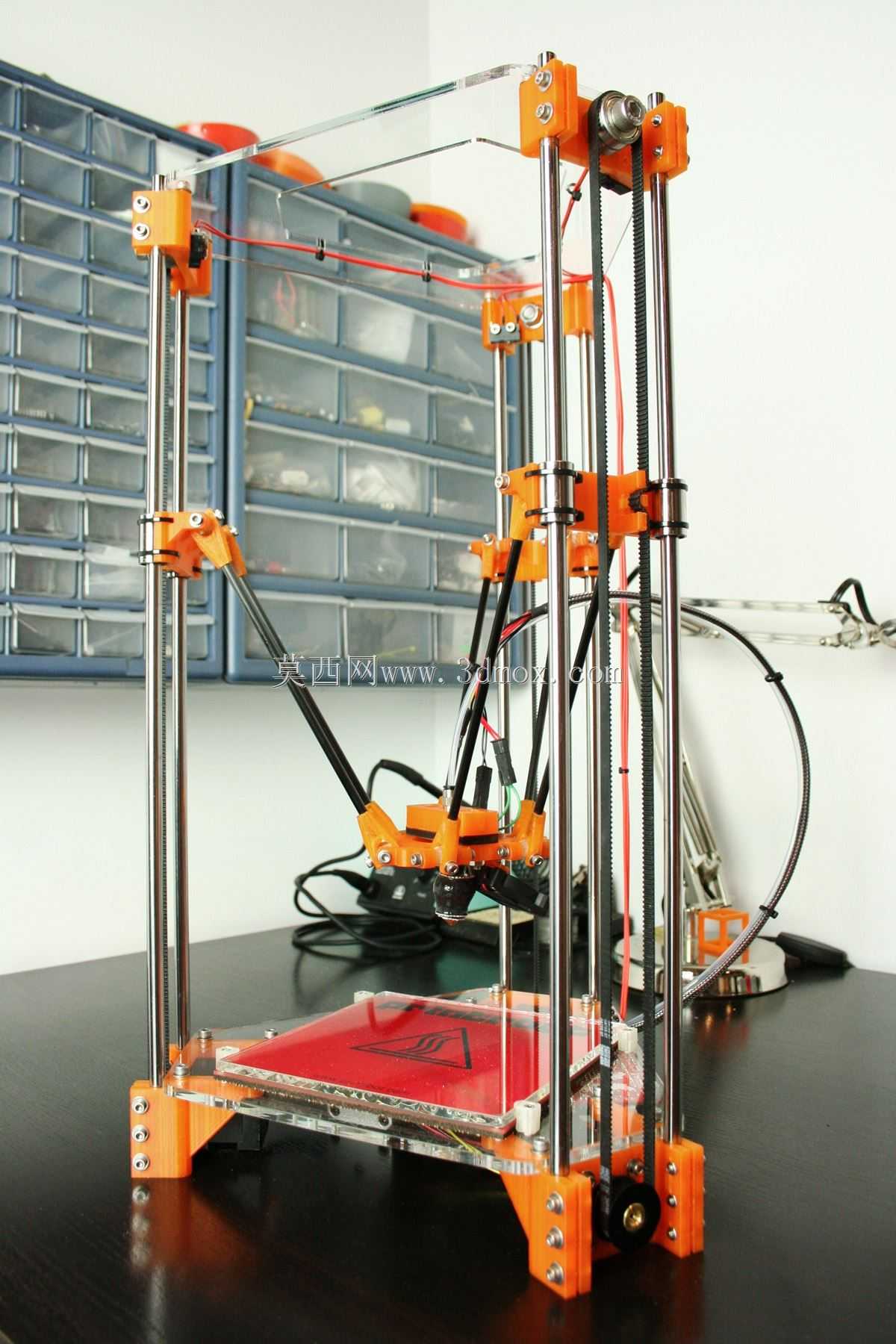

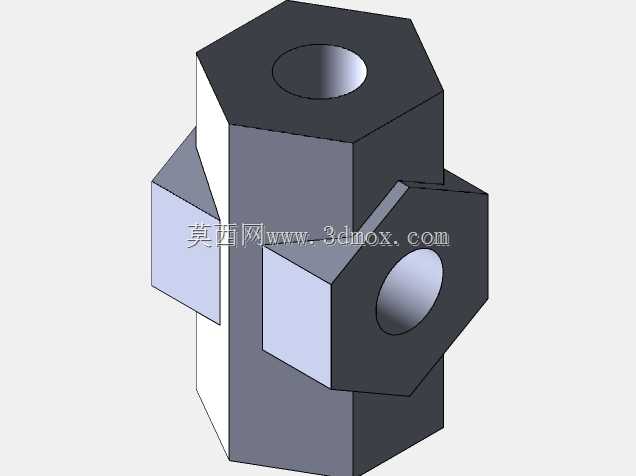

并联结构Delta机器人3D打印机械组件

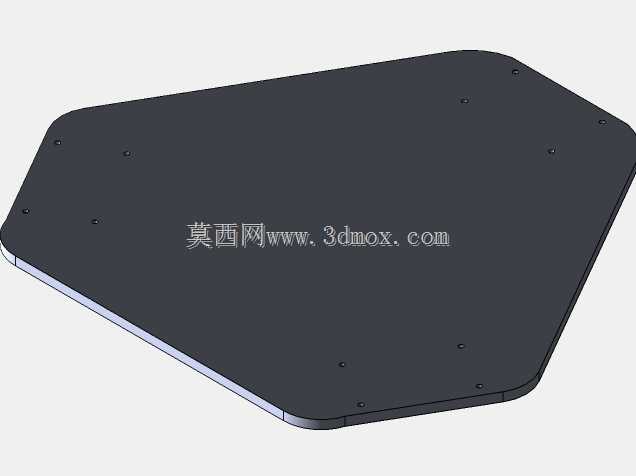

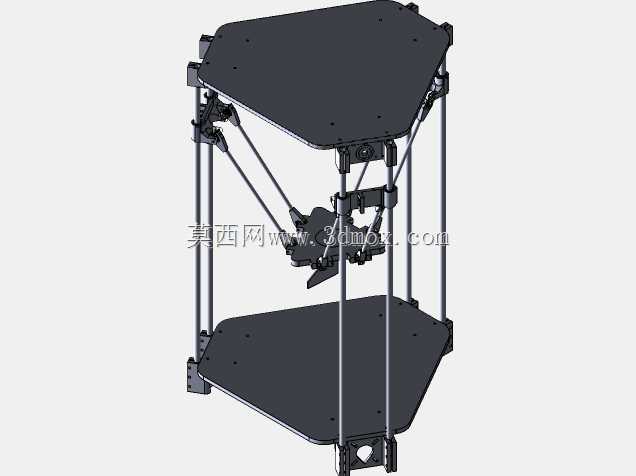

这套并联构型的机械组件，核心适配桌面级FDM 3D打印设备的运动执行需求，同时也可直接迁移到轻载高速分拣、小行程点位搬运的桌面自动化场景中，其结构原型参考成熟的并联运动平台方案，针对3D打印的运动精度需求做了结构适配。从安装边界来看，整套组件采用上下对称的六边形安装基板，上下基板通过多根垂直光轴做支撑导向，光轴两端通过角码式固定座与基板锁附，安装时需保证各光轴的平行度公差控制在0.1mm以内，避免后续运动副出现卡滞。上下基板的安装孔位采用对称排布，既可以直接固定铝型材框架做整机封装，也可单独作为运动模组集成到现有自动化工位中，基板预留的走线槽位可直接容纳限位开关、挤出机电机的走线，避免运动过程中线缆与并联臂发生干涉。

设计思路上，整套结构完全围绕并联机构的运动特性展开，三组并联臂组件呈120度均匀分布在上下基板之间，每组臂组采用平行四边形连杆结构，保证末端执行器始终保持水平姿态，不会在运动过程中出现姿态偏转，这一特性刚好匹配3D打印过程中喷头需要始终垂直于打印平台的工艺要求，同时也能满足轻载搬运场景中末端执行器的姿态稳定需求。运动副位置全部采用标准轴承做转动衔接，没有采用易磨损的塑料铰接结构，长期运行下的回程间隙可控制在极小范围内，能有效保证打印过程中的层厚精度，减少打印件表面的层纹误差。

实际使用场景中，这套组件除了作为3D打印机的核心运动结构外，更换末端执行器后，还可完成桌面级的小件分拣、点胶、焊锡等高速点位作业，并联结构的高响应速度特性，能让末端在300mm直径的工作区间内实现最高1m/s的运动速度，远高于同尺寸串联悬臂结构的运动效率。结构设计上充分考虑了3D打印零件的成型特性，所有非标准受力件都可直接通过FDM工艺打印成型，安装时不需要复杂的专用工装，仅需通用内六角扳手即可完成整机组装，各连杆的长度公差可通过端部的调节螺母做微调，组装后可快速校准末端的运动平面与下平台的平行度，降低整机的调试难度。上下基板的镂空设计在保证结构刚性的前提下，尽可能降低了运动部分的整体重量，能有效减少高速运动过程中的惯性冲击，提升运动启停阶段的稳定性，避免打印过程中出现振纹影响成型质量。
