连杆式自适应夹持机械爪结构设计

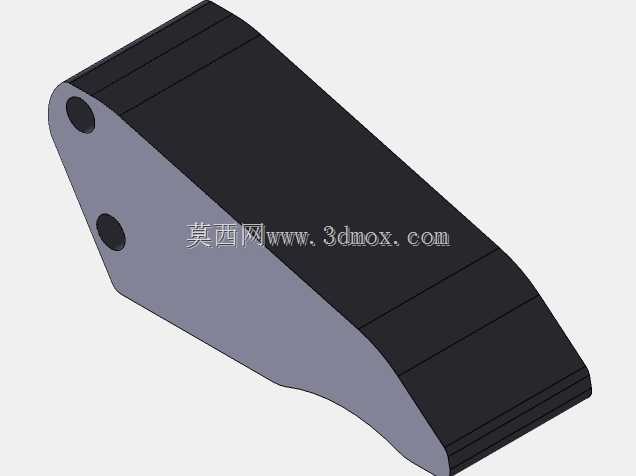

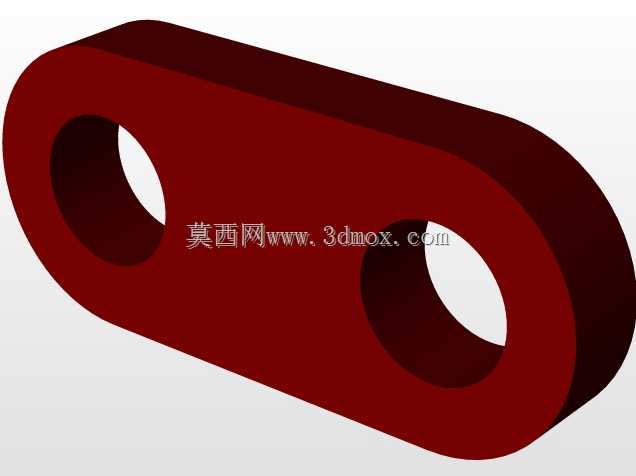

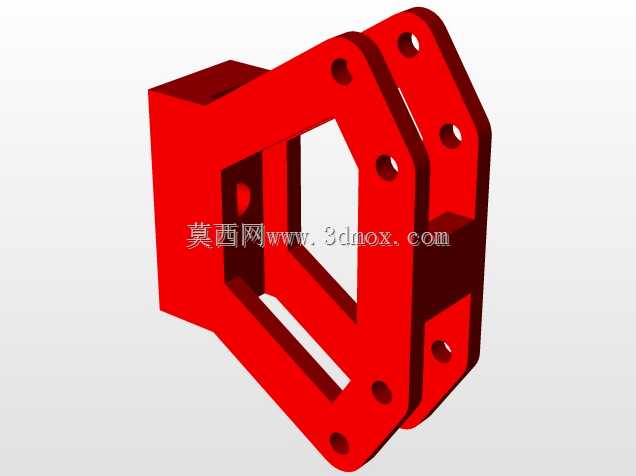

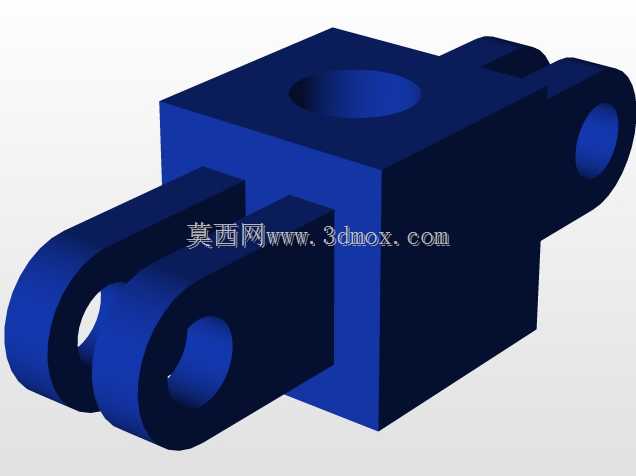

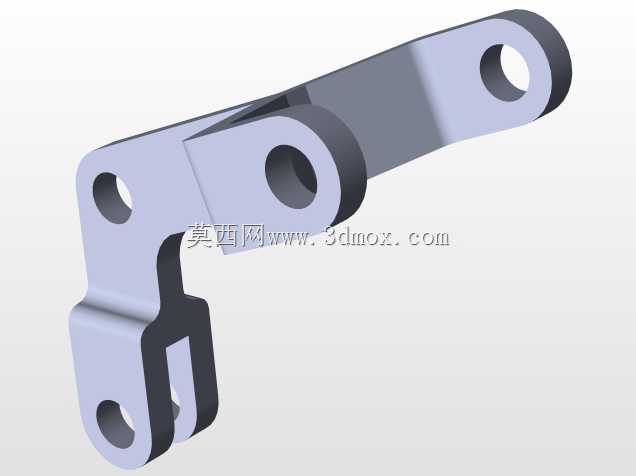

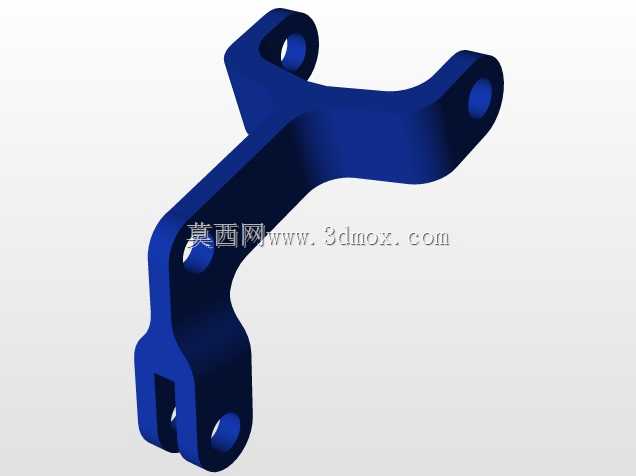

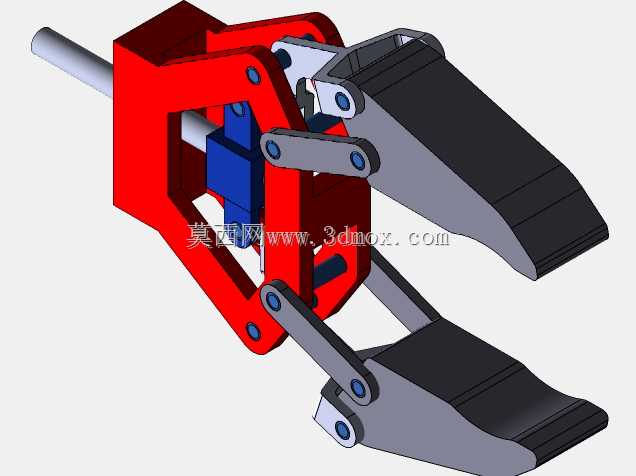

该夹持机构作为工业机器人末端执行部件，主要应用于自动化产线中规则柱状、轴类工件的上下料、转运及工位转序场景，可适配搬运、装配、机床上下料等多类工位的抓取需求，针对不同直径的圆柱类工件可实现自适应包络抓取，无需额外更换夹爪即可覆盖一定尺寸区间的工件抓取作业。从结构设计逻辑来看，整体采用对称式双指连杆传动布局，以中部贯穿的导向轴作为安装基准，驱动端内置直线驱动单元安装位，可适配气动滑台、电动推杆等常规直线驱动部件，驱动块沿导向轴做直线往复运动时，通过多组铰接连杆将直线运动转化为两个夹指的同步开合动作，传动链路无冗余自由度，运动过程中夹指运动轨迹确定，不会出现偏载卡滞问题。夹指内侧采用贴合圆柱工件轮廓的弧面设计，抓取时接触面积更大，可在同等夹持力下降低工件表面压伤风险，同时铰接点处均采用轴套配合销轴的连接形式，可承受频繁开合带来的磨损，日常维护仅需定期加注润滑脂即可，无需频繁更换易损件。安装边界方面，整体结构以中部导向轴为安装基准，导向轴伸出段可直接与机器人末端法兰的安装孔配合定位，整体径向轮廓在夹指完全闭合时不超过主体框架的外边界，可适配狭窄工位的伸入作业，不会与周边工装、设备产生干涉。功能特性上，该夹爪采用欠驱动自适应设计，当夹指接触工件表面后，连杆机构可自动调整夹指的摆动角度，让夹指工作面完全贴合工件外圆，即使工件存在一定的尺寸公差或位置偏移，也能实现稳定抓取，不会出现单点接触导致的工件滑脱问题。传动链路中所有连杆均采用对称布置，开合过程中两侧夹指运动完全同步，对中精度可满足轴类零件装配时的同轴度要求，无需额外增加对中辅助机构。设计过程中对各连杆的铰接点位置做了运动学校核，确保夹指在全行程开合范围内无死点，驱动块的行程与夹指开合角度呈线性对应关系，便于现场调试时通过驱动行程直接控制夹指开口大小，适配不同直径的工件抓取需求。主体框架采用一体式折弯加螺栓紧固的结构形式，既保证了整体结构刚性，又降低了加工难度，各部件拆分后均可采用常规机加工工艺制作，无需特殊定制加工设备，适合小批量制作及现场改造使用。
